Pourquoi choisir HPS-NY-S-T8 ?
• Réduire l'usure des gaines de tuyau externes

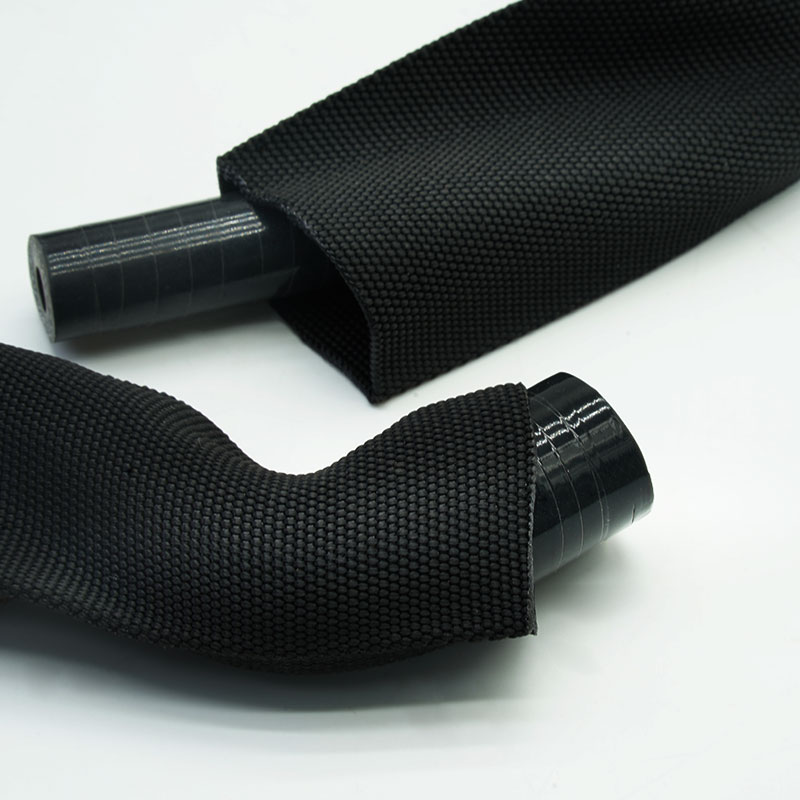

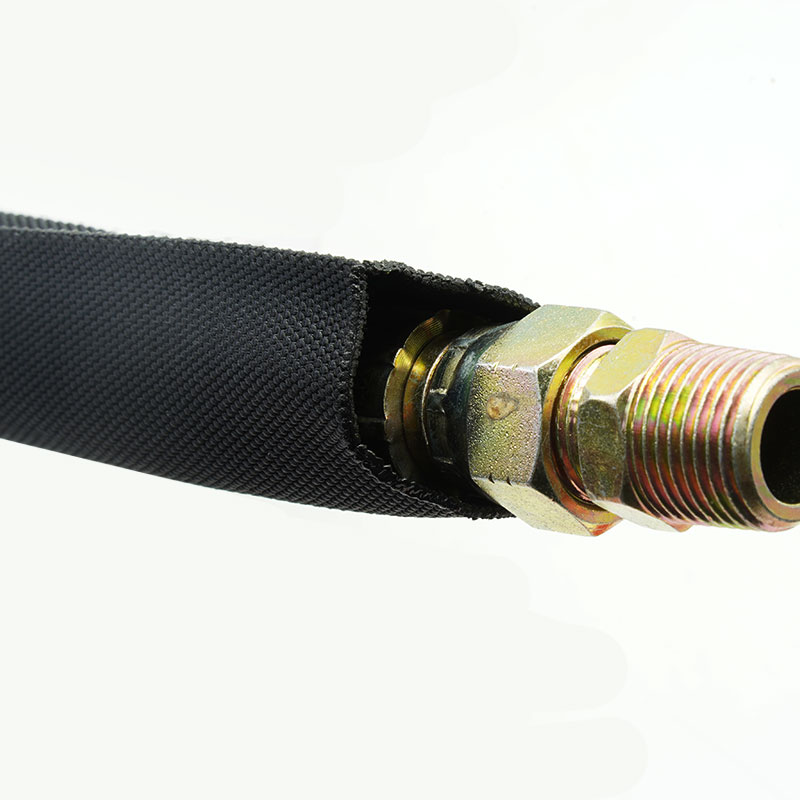

La couche de nylon contribue à isoler les flexibles hydrauliques des contacts répétés avec les châssis de machines, les colliers de serrage et les conduites voisines.
• Protéger les passages étroits sans encombrement excessif
La construction de 0,8 mm convient aux installations où l'espace disponible et le diamètre supplémentaire du manchon sont limités.
• Contrôle du mouvement multi-tuyaux
Le regroupement des lignes voisines permet de réduire les frottements incontrôlés et de maintenir un acheminement plus ordonné pendant le fonctionnement de la machine.
Caractéristiques principales
1.Épaisseur nominale du manchon : 0,8 mm
Fournit une couche protectrice légère pour les circuits hydrauliques compacts.
2.Barrière anti-abrasion
Contribue à réduire les éraflures et l'usure du revêtement extérieur du tuyau lorsqu'il est correctement installé.
3.Gestion flexible des faisceaux de tuyaux
S'adapte aux tracés courbes et regroupe une ou plusieurs conduites hydrauliques compatibles.
4. Installation à faible encombrement
Ajoute moins d'épaisseur que les manchons de protection plus épais lorsque l'espace est restreint.
5.Fournitures de longueur coupée utilisables
Peut être préparé pour prévoir des longueurs permettant une installation répétable sur des machines ou des ensembles de tuyaux.
6.options de personnalisation OEM
Le diamètre, la longueur, la couleur, le marquage, le traitement des extrémités et l'emballage peuvent être revus dans le cadre des programmes de production.
| Matériel | multifilament de nylon |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 220 ± 10 °C |
| inflammabilité | FMVSS 302 |
| MSHA Conformité | Se référer à la norme MSHA IC293/01 |
| Explosions Rrésistance | Se référer à la norme ISO 3457 |
| Résistance à l'abrasion | Se référer à la norme ISO 6945 |
| Anti-fuite | Conforme à la norme SAE J343 |
| Résistant aux UV | Conforme à la norme BS EN13758-1 |
| Couleur standard | Noir |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | IDENTIFIANT (mm) | Largeur à plat (mm) | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Applications typiques
Équipements de construction et de terrassement
Réduit le contact du revêtement du tuyau avec les flèches, les châssis et les structures mobiles des machines dans les zones de circulation encombrées.
machines agricoles
Regroupe les conduites hydrauliques et limite les frottements causés par les vibrations, l'articulation et les mouvements répétés de l'outil.
Systèmes de manutention
Protège les flexibles de levage, de direction et auxiliaires lorsque l'espace est limité autour des mâts, des guides et des supports.
équipement hydraulique industriel
Sépare les tuyaux flexibles des bords de la machine et des composants voisins à l'intérieur des presses, des groupes électrogènes et des équipements de production.
Mesurez le diamètre extérieur maximal du flexible individuel ou du faisceau complet, raccords, colliers et transitions inclus. Choisissez une gaine qui s'installe sans étirement excessif tout en restant suffisamment ajustée pour éviter les accrochages ou les mouvements incontrôlés. Examinez le rayon de courbure, la fréquence de flexion, les points de frottement, la température, les fluides hydrauliques, l'exposition aux intempéries et la méthode de fixation de chaque extrémité. Si la protection contre les projections ponctuelles, la résistance à l'éclatement ou la protection du personnel sont requises, indiquez la méthode d'essai applicable et les conditions du système ; l'épaisseur seule ne permet pas d'établir ces capacités.
Personnalisation disponible
• Diamètre et ajustement du faisceau - Sélectionnez les tailles de manchons appropriées en fonction du diamètre extérieur des tuyaux individuels ou des faisceaux de plusieurs tuyaux.
• Longueurs de coupe et tolérances - Longueurs de coupe personnalisées et contrôle des tolérances pour répondre aux exigences de zones de machines spécifiques, de kits de tuyaux ou de stations d'assemblage.
• Couleur et identification - Le noir est la couleur standard ; les étiquettes imprimées ou autres options d'identification peuvent être évaluées sur demande.

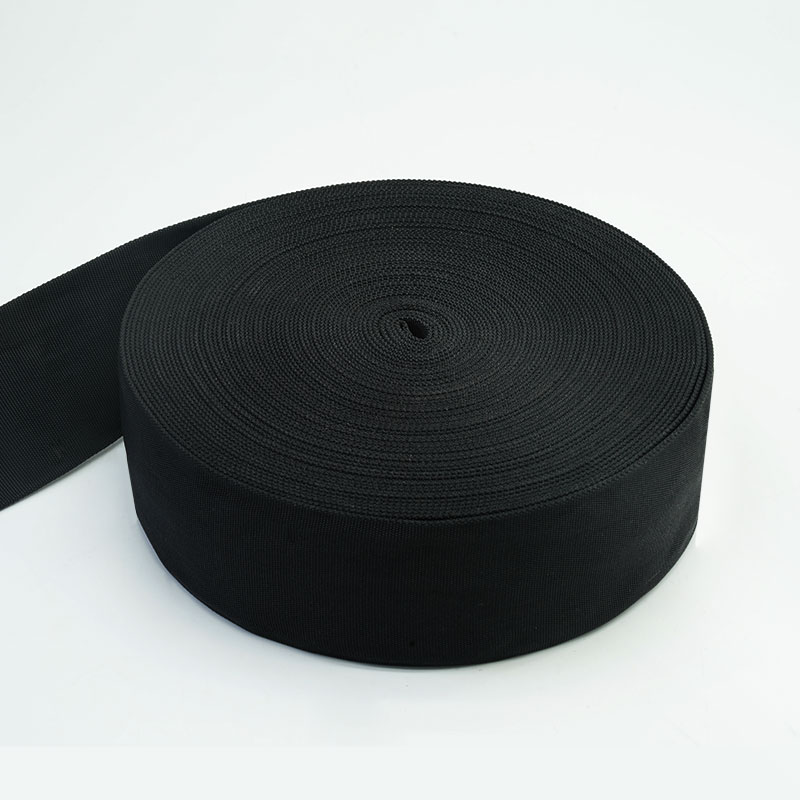

• Conditionnement - Disponible en rouleaux, sacs, kits et cartons OEM personnalisés.
• Vérification du fil entrant - L'identité des matériaux et les exigences d'achat convenues sont vérifiées avant la production.
• Vérifications des murs et de la construction - L'épaisseur nominale et la structure du textile sont mesurées conformément au plan d'inspection approuvé.
• Avis sur la taille et la coupe - Le diamètre fini et l'ajustement de l'échantillon sont comparés aux dimensions confirmées du tuyau ou du faisceau.
• Inspection de la qualité du travail - La gaine est examinée afin de détecter tout dommage au fil, toute contamination, toute couverture inégale et toute ouverture inacceptable.
• Conformité de la commande - La longueur, le marquage, la finition des extrémités, la quantité et l'emballage sont vérifiés par rapport à la commande passée.
01. Comment choisir le diamètre de manchon approprié ?
Mesurez le diamètre extérieur maximal du tuyau ou du faisceau et prévoyez un dégagement suffisant pour l'installation sans laisser de jeu excessif.
02. Peut-il protéger plusieurs tuyaux simultanément ?
Oui, à condition de prendre en compte le diamètre complet du faisceau, son mouvement, son rayon de courbure et la méthode de fixation des extrémités.
03.Le manchon remplace-t-il l'inspection des tuyaux ?
Non. Le tuyau, les raccords et le manchon doivent tous être inspectés conformément au plan d'entretien de l'équipement.
04. Est-il possible de fournir des longueurs et des marquages personnalisés ?
Oui. Veuillez indiquer la longueur finie, la tolérance, les exigences d'identification, la quantité et le format d'emballage pour examen.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre extérieur du tuyau ou du faisceau, les conditions de routage, les points d'abrasion, la température, l'exposition au fluide, la longueur finale et la quantité commandée. MJ FLEX vérifiera la compatibilité et vous fournira un échantillon ou un devis pour le modèle HPS-NY-S-T8.
