Pourquoi choisir la gaine enveloppante STW-PET ?

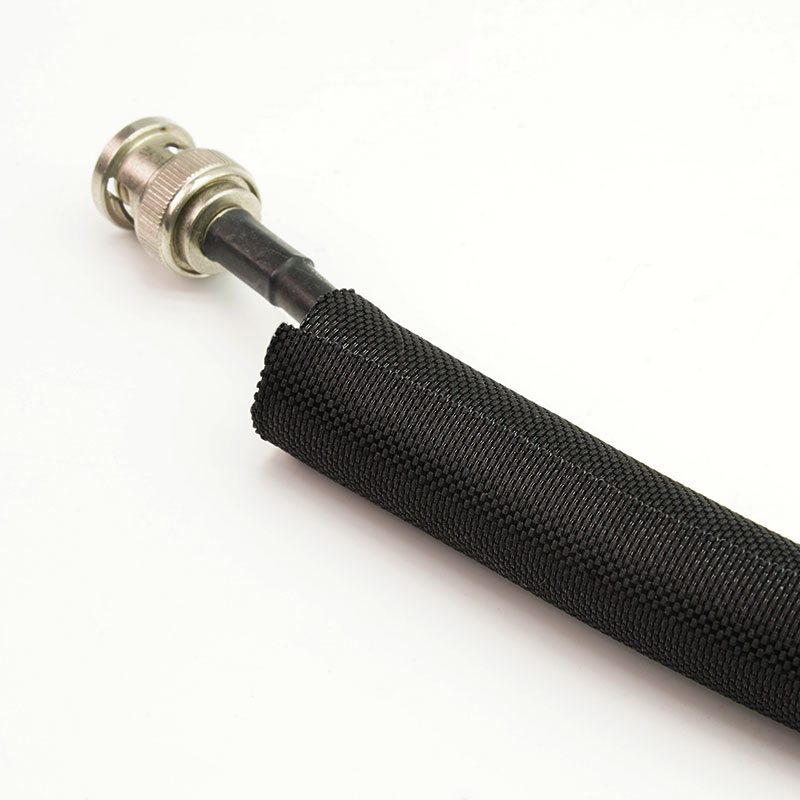

1. Installez sans débrancher les câbles
La construction à entrée latérale enveloppe les faisceaux de câbles assemblés, les connecteurs et les points de dérivation.
2. Simplifier l'inspection et la maintenance
Les câbles restent accessibles en rouvrant la gaine au lieu de retirer un tube fermé.

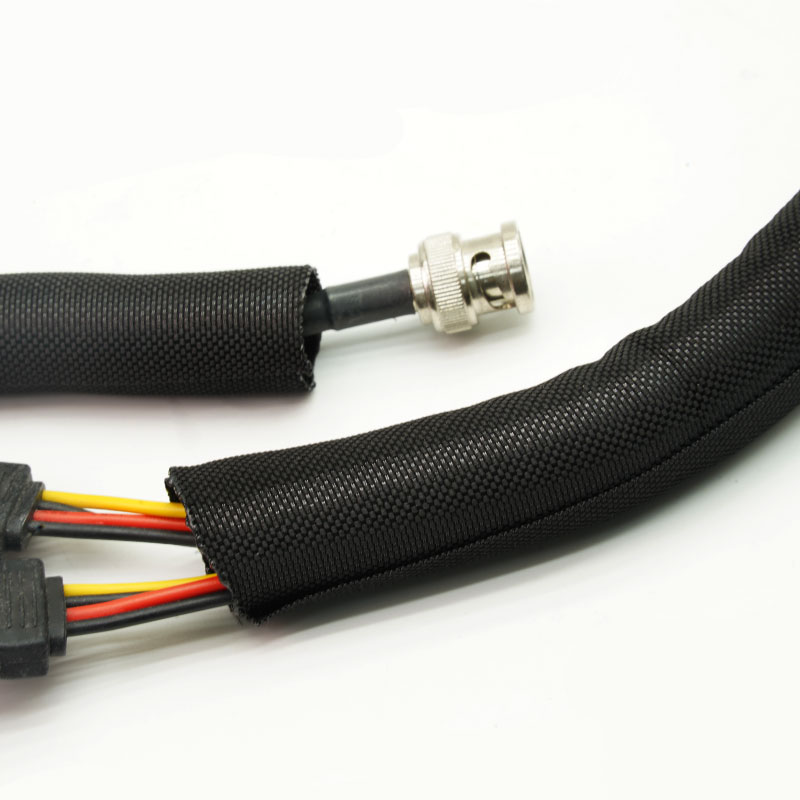

3. Contrôler les faisceaux de câbles irréguliers
Le chevauchement à fermeture automatique s'adapte aux variations de diamètre du faisceau et contribue à maintenir les fils libres.
4. Protéger les surfaces finies à proximité
L'extérieur en textile tissé offre une surface de contact plus douce que de nombreux conduits de protection rigides.
Caractéristiques principales

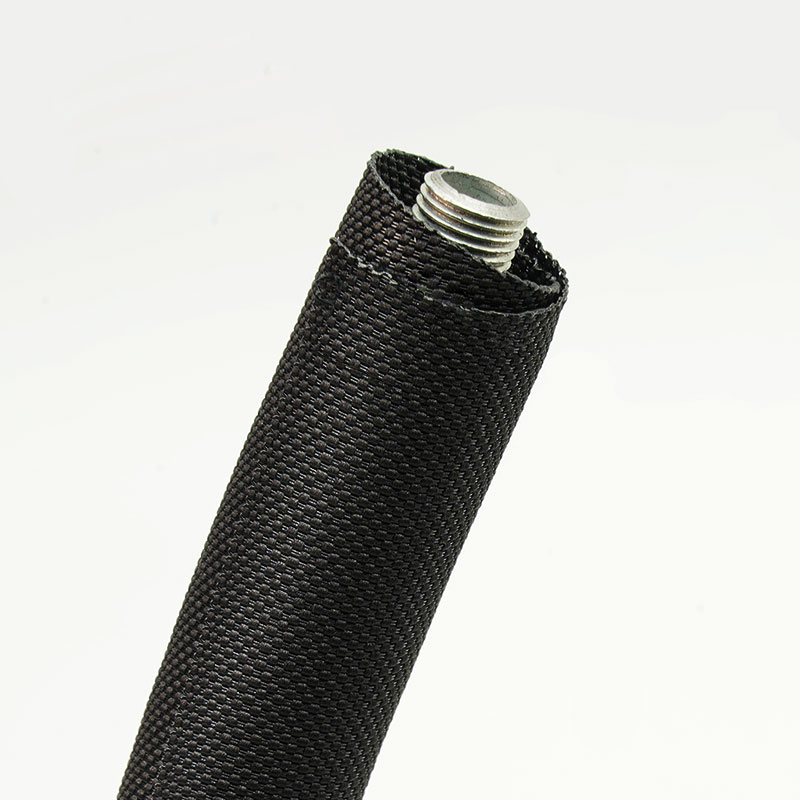

1. Conception enveloppante à fermeture automatique
S'ouvre pour une entrée latérale et revient autour du faisceau installé.

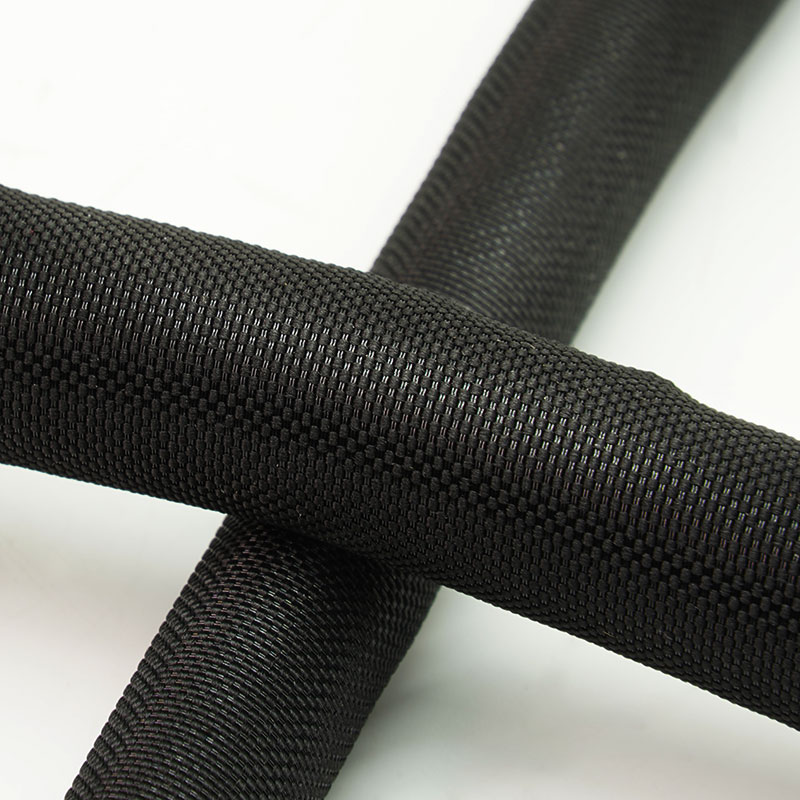

2. Construction en polyester tissé
Offre une protection textile flexible pour le passage quotidien des câbles.
3. Installation facile à moderniser
Compatible avec les faisceaux de câbles terminés sans retrait du connecteur.
4. Surface résistante à l'abrasion
Contribue à réduire l'usure de la veste due au contact avec les panneaux et l'équipement.
5. Performances de flexion flexible
Suit des tracés courbes et des profils de faisceaux irréguliers.
6. Accès facile aux câbles
Permet la maintenance, les dérivations et l'ajout de câbles.
7. Options d'approvisionnement personnalisées
Disponible en différentes tailles, longueurs de coupe et conditionnements adaptés à chaque projet.
| Matériel | Multifilament PET + monofilament |
| Construction | Emballage fendu à fermeture automatique |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Se référer à la norme ISO 6722 |
| résistance au vieillissement | Se référer à la norme ISO 6722 |
| Résistance aux liquides | Se référer à GMW14327 |
| Couleur standard | Noir |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
faisceaux de câbles intérieurs automobiles
Protège le câblage derrière les tableaux de bord, les portes et les sièges tout en permettant un montage rapide et une maintenance ultérieure aisée.
machines industrielles
Permet d'organiser les câbles des capteurs et des commandes là où les connecteurs sont déjà installés.
Robotique et automatisation
Contient des groupes de câbles flexibles le long des tracés d'équipements mobiles ou fréquemment entretenus.
armoires électriques
Permet de combiner plusieurs câbles et de garder les points de dérivation accessibles lors du dépannage.
Appareils électroménagers et équipements électroniques
Protège les conducteurs internes du frottement contre les boîtiers et les bords de la tôle.
Mesurez le faisceau à ses points les plus étroits et les plus larges, y compris les branches et les connecteurs. Choisissez une section nominale permettant un recouvrement suffisant sur toute la longueur. Indiquez la source d'abrasion, la fréquence de flexion, la température, les fluides et la méthode d'installation afin de permettre la vérification de la construction de la gaine.
Personnalisation disponible
• Diamètre et chevauchement - Adapté au faisceau installé et à la variation de diamètre prévue.
• longueurs coupées - Pièces préparées pour l'assemblage du harnais côté ligne.
• Couleur et identification - Les couleurs spéciales ou les étiquettes de projet sont soumises à l'examen des matériaux et des quantités minimales de commande.
• Conditionnement - Rouleaux, sacs, kits, codes-barres et étiquettes privées personnalisés.
Le STW-PET standard est conçu pour l'organisation générale des câbles et leur protection contre l'abrasion. Les documents relatifs aux normes RoHS, REACH et à l'absence d'halogènes sont disponibles pour les matériaux certifiés. Ne pas appliquer les normes UL 94 V-0, VW-1, EN 45545 ou les allégations de résistance aux UV à cette version ; choisir la qualité testée correspondante le cas échéant.
• Contrôle des matériaux entrants - L'identité, la couleur et l'état de surface du fil sont vérifiés.
• Inspection de fermeture et de chevauchement - L'emballage est vérifié sur des faisceaux de diamètres représentatifs.
• Contrôle de la surface tissée - Les espaces, les fils cassés, la contamination et les défauts de bord sont surveillés.
• Vérification de la longueur et de l'emballage - La longueur des rouleaux ou des découpes, les étiquettes et la quantité sont vérifiées avant la mise en service.
01. Peut-il être installé sur un faisceau de câbles déjà assemblé ?
Oui. Sa conception en deux parties permet une ouverture latérale et ne nécessite pas le retrait du connecteur.
02. La manche restera-t-elle fermée ?
Il est conçu pour se fermer automatiquement lorsqu'il est correctement dimensionné et qu'il y a un chevauchement suffisant.
03. Les câbles peuvent-ils sortir par la gaine ?
Oui. Le boîtier peut être ouvert localement pour les dérivations et l'accès aux services.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, l'environnement d'installation, la norme requise, la longueur de coupe et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
