Pourquoi choisir la gaine tressée en nylon BRS-PA66 ?
• Protéger les itinéraires de harnais exigeants
La tresse PA66 aide à résister à l'usure là où les faisceaux de câbles subissent des contacts, des vibrations ou des manipulations fréquents.
• Utiliser du nylon à des températures de service élevées
Le PA66 a un point de fusion plus élevé que le PA6 et est envisagé pour des applications nécessitant une plus grande énergie thermique.

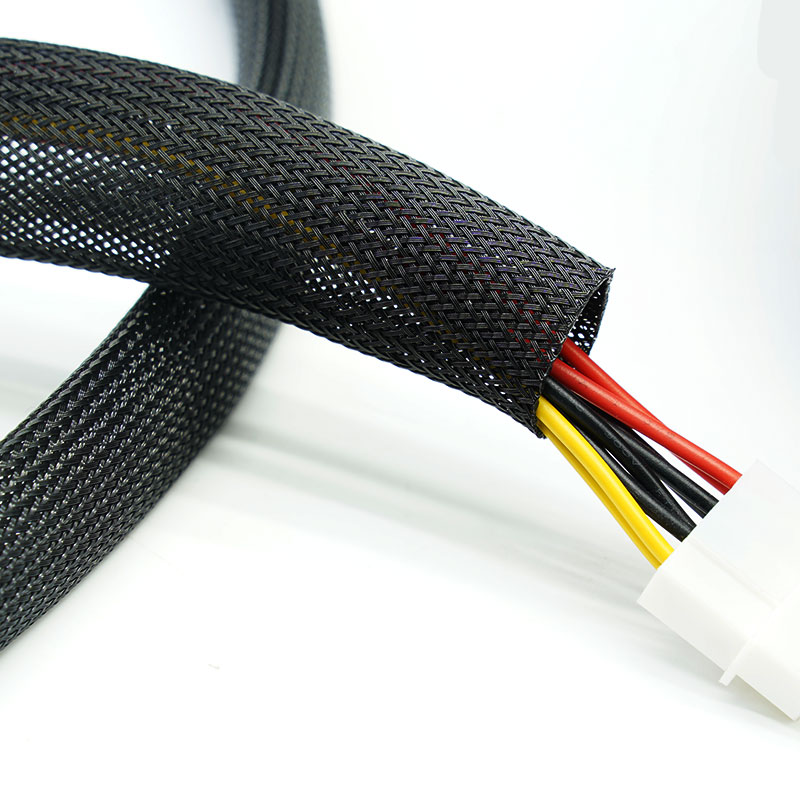

• Installer sur des ensembles terminés
Sa conception extensible réduit la nécessité de retirer les connecteurs lors du gainage du faisceau.
• Réduire le remplacement prématuré de la manche
Le choix d'un matériau plus résistant peut améliorer la durabilité là où les tresses standard à usage général s'usent trop rapidement.
Caractéristiques principales

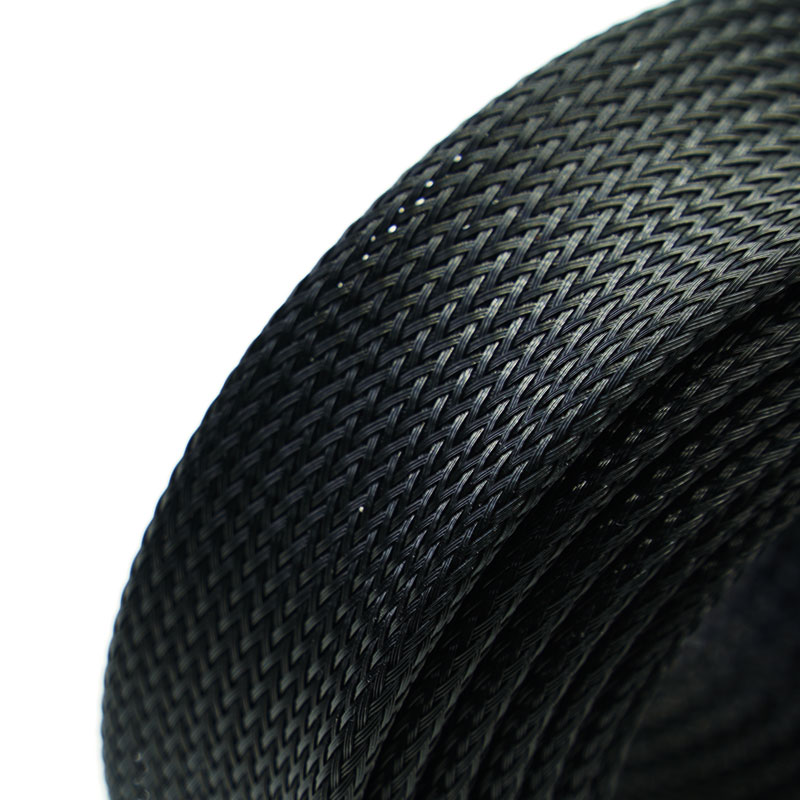

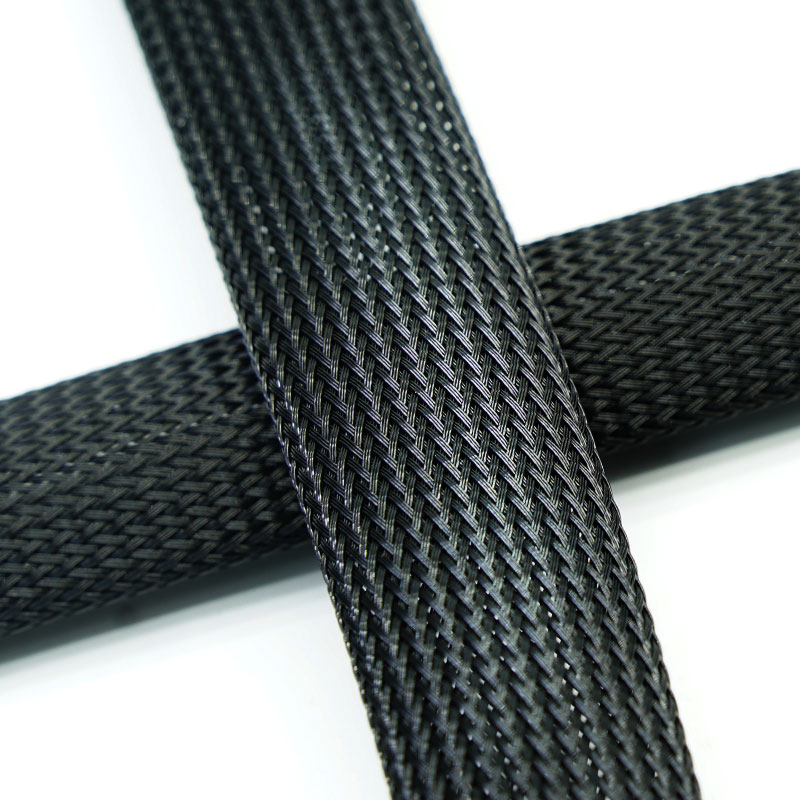

1. Fil monofilament PA66
Offre une surface tressée résistante pour une protection optimale des câbles.
2. Capacité thermique supérieure
Convient aux applications nécessitant une résistance à la chaleur supérieure à celle des alternatives courantes en PET ou PA6, sous réserve de confirmation de qualité.
3. Excellente résistance à l'abrasion
Contribue à protéger les gaines des câbles dans les circuits industriels à fort contact.
4. Passage de connecteur extensible
S'élargit pour l'installation et se contracte autour du faisceau fini.

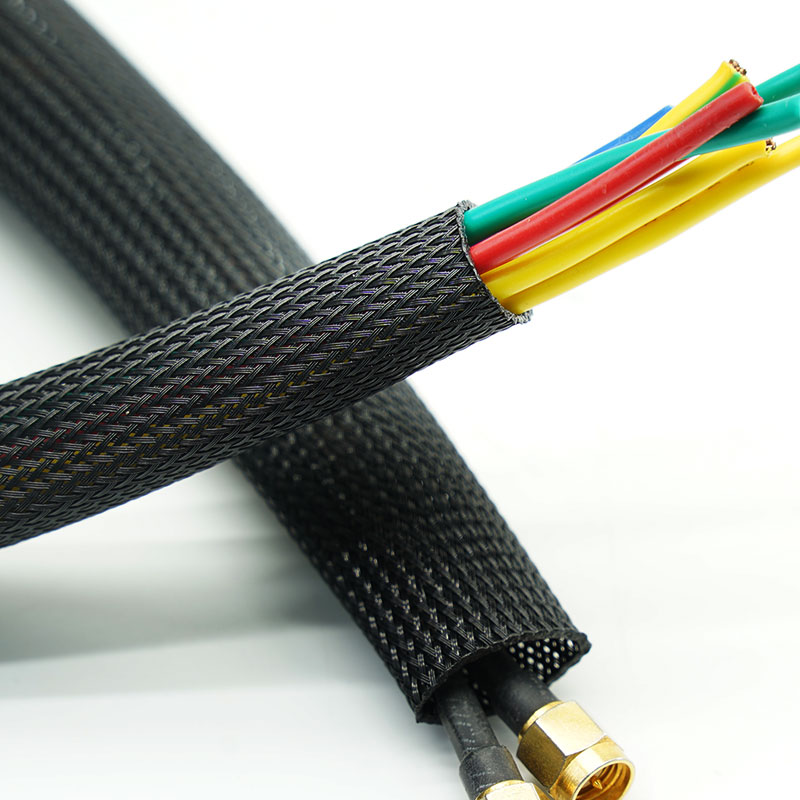

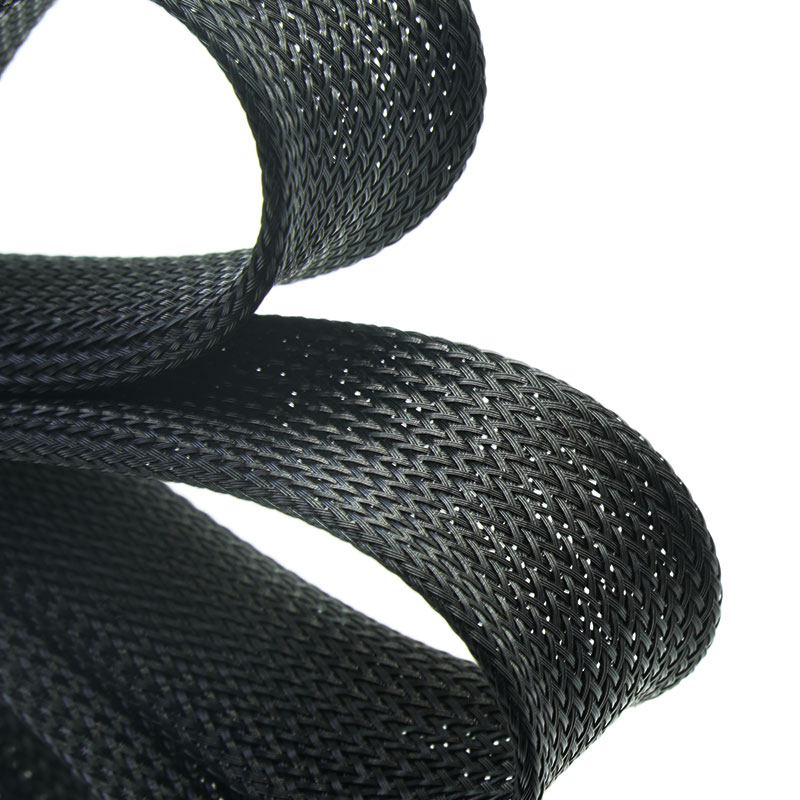

5. Acheminement flexible des faisceaux de câbles
Suit les courbes, les ramifications et les profils de faisceaux changeants.
6. Résistance aux huiles et aux produits chimiques
Adapté à de nombreux environnements industriels après étude de compatibilité.
7. Fourniture sur mesure
Le diamètre, la couleur, la longueur de coupe et l'emballage peuvent être adaptés aux exigences du projet.
| Matériel | monofilament PA66 |
| Construction | tresse extensible |
| Température de fonctionnement | -40 °C à +150 °C |
| Point de fusion | 256 ± 10 °C |
| inflammabilité | FMVSS 302 |
| Résistance à l'abrasion | Très élevé |
| Couleur standard | Noir |
| Conforme à la norme RoHS | Oui |
| Conforme à la loi REACH | Oui |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PA66-003-BK | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PA66-006-BK | 1/4” | 6 | 3 | 9 | 500 |
BRS-PA66-008-BK | 5/16” | 8 | 5 | 12 | 350 |
BRS-PA66-010-BK | 3/8” | 10 | 7 | 17 | 350 |
BRS-PA66-012-BK | 1/2” | 12 | 8 | 20 | 350 |
BRS-PA66-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PA66-018-BK | 11/16" | 18 | 12 | 29 | 250 |
BRS-PA66-020-BK | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
Machinerie lourde
Réduit l'usure du harnais causée par les vibrations et le contact avec les cadres ou protections métalliques.
zones de soubassement et d'équipement automobile
Protège les faisceaux de câbles dans les zones exposées à l'abrasion et aux températures de fonctionnement élevées.
Robotique et production automatisée
Permet un acheminement flexible tout en contrôlant le contact des câbles et les manipulations répétées.
équipement de soudage et de fabrication
Assure une organisation durable des câbles exposés aux conditions difficiles d'un atelier ; l'exposition à la chaleur et aux projections nécessite un examen séparé.
moteurs industriels et systèmes de contrôle
Protège les câbles d'alimentation, de capteurs et de commande situés à proximité d'équipements présentant une température ambiante élevée.
Choisissez le PA66 lorsque l'abrasion, la résistance mécanique ou les contraintes thermiques dépassent les exigences d'une gaine PET standard. Indiquez la température continue et maximale, les matériaux de contact, les fluides, le mouvement, le diamètre du faisceau et le plus grand connecteur. Ne vous fiez pas uniquement au nom du polymère ; la structure de la tresse et la qualité du matériau doivent correspondre à l'application.
Options de personnalisation
• Diamètre et récupération - La construction du tressage peut être adaptée à la plage de faisceaux et au passage du connecteur requis.
• densité de tresse - La couverture peut être ajustée en fonction des priorités du projet : protection, flexibilité ou expansion.
• Couleur et identification - Le noir standard, les couleurs spéciales et les marquages d'identification sont soumis à un examen des matériaux et des quantités minimales de commande.
• Pièces découpées ou rouleaux de production - Le format de livraison peut être adapté au montage des faisceaux de câbles et à la manutention en bord de ligne.
• Emballage spécial - Des étiquettes privées, une identification de lot et des cartons spécifiques au projet sont disponibles sur accord.RS-PA6 — Gaine tressée extensible PA6.
L'homologation technique doit être fondée sur la nuance exacte de PA66 et la structure de la tresse finie. Les documents relatifs aux matériaux peuvent inclure les déclarations RoHS, REACH et d'absence d'halogènes pour les matériaux concernés. Les caractéristiques de résistance au feu, de combustion automobile et de température nécessitent des preuves spécifiques à la construction et ne doivent pas être déduites de la seule résine PA66.
• Traçabilité de la résine et du fil - Les informations relatives au fil PA66 homologué et au lot de production sont contrôlées avant utilisation.
• Surveillance des processus - La tension, le motif et la couverture du tressage sont contrôlés afin de réduire les variations entre les rouleaux.
• Test d'expansion et de récupération - Des échantillons sont vérifiés sur des mandrins représentatifs afin de confirmer le comportement lors de l'installation.
• Inspection de surface - La gaine est inspectée afin de détecter la présence de filaments détachés, d'accrocs, de contamination et d'une densité irrégulière.
• Vérification d'expédition - La quantité, la longueur, les étiquettes et les documents requis sont vérifiés par rapport à la commande.
01. Quelle est la principale différence entre le gainage PA66 et le gainage PA6 ?
Le PA66 offre généralement un point de fusion plus élevé et est souvent choisi pour les applications soumises à des conditions de chaleur et d'abrasion plus exigeantes. Les performances finales dépendent de la construction exacte du fil et du tressage.
02. Le PA66 est-il adapté aux opérations de soudage ?
Elle peut protéger contre l'abrasion courante, mais elle ne remplace pas une barrière dédiée aux métaux en fusion ou à la chaleur rayonnante élevée.
03. Le manchon est-il résistant à l'huile ?
Le PA66 présente une résistance utile à de nombreuses huiles, mais sa compatibilité doit être vérifiée en fonction du fluide, de sa concentration, de la température et de la durée d'exposition.
04.Existe-t-il une version ignifugée ?
Veuillez indiquer la norme d'essai requise. La disponibilité et la documentation dépendent de la construction spécifiée.
05. Qu'est-ce qui détermine la quantité minimale de commande (MOQ), le prix et le délai de livraison ?
La quantité minimale de commande, le prix et le délai de livraison dépendent de la taille, de la couleur, de la quantité commandée, de la personnalisation, de l'emballage et des exigences de test. Veuillez indiquer les tailles, les quantités et l'Incoterm souhaités pour obtenir un devis précis.
06. Des couleurs, des longueurs et des emballages personnalisés sont-ils disponibles ?
Oui, sous réserve des exigences de taille, de quantité et de performance. Veuillez confirmer la quantité minimale de commande et le délai de livraison auprès de notre équipe commerciale.
Demander un échantillon ou un devis
Indiquez le diamètre du faisceau, la taille du connecteur, l'environnement, la norme requise et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira des échantillons ou un devis.
