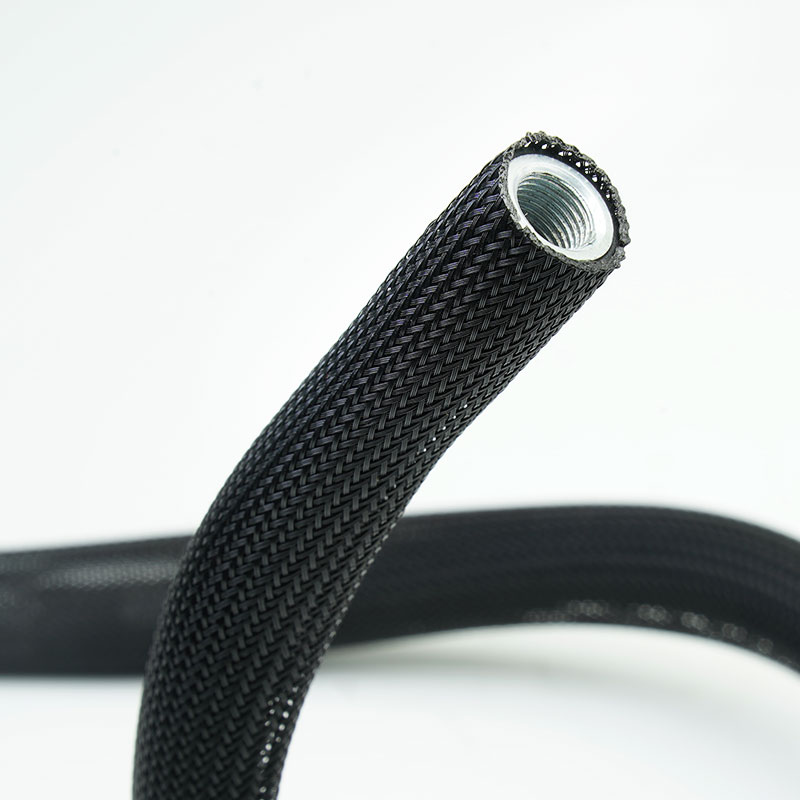

Protection flexible contre l'abrasion pour les ensembles de câbles et de tuyaux industriels
Pourquoi choisir la gaine tressée en nylon PA6 ?
• Améliorer la protection en haute altitude
Le PA6 offre une barrière tressée résistante pour les faisceaux de câbles qui frottent contre les châssis, les boîtiers ou les composants voisins.

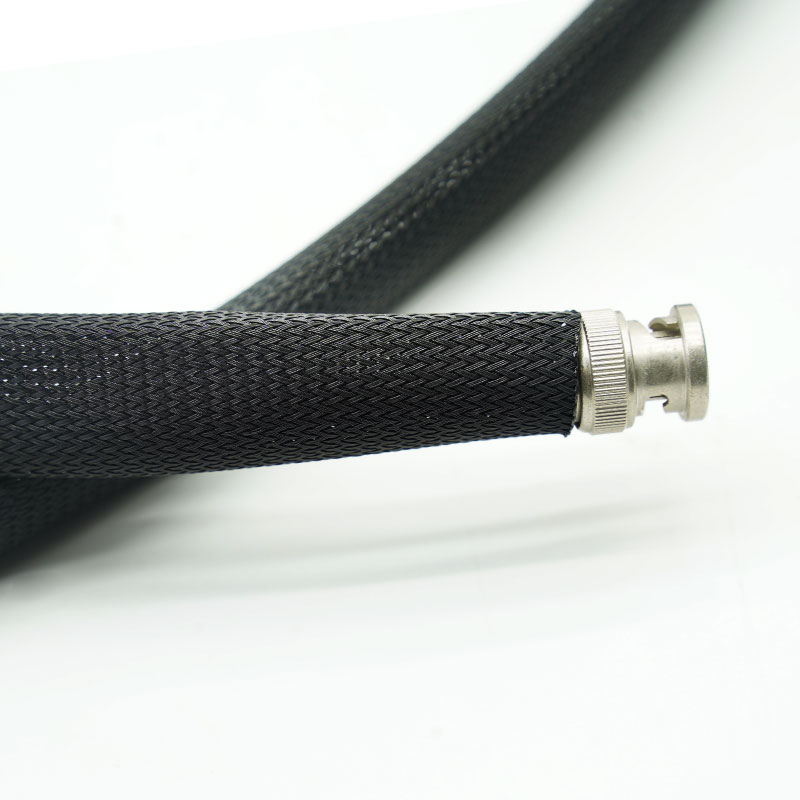

• Connecteurs adaptés sans construction fendue
La tresse extensible s'élargit lors de l'installation et se rétracte autour du faisceau de câbles.
• équilibre entre robustesse et flexibilité
Le manchon épouse les courbes et les profils variables du faisceau sans le poids d'un conduit rigide.
• Support de la production spécifique à l'application
Les informations de test disponibles peuvent être mises en correspondance avec la taille proposée, l'emplacement d'installation et les spécifications du projet du client avant approbation.
Caractéristiques principales
1. Construction en monofilament PA6
Offre une protection mécanique durable grâce à sa structure tressée flexible.
2. Plage d'installation extensible
Passe au-dessus des connecteurs et s'adapte aux variations modérées du diamètre du faisceau.
3. Bonne résistance à l'abrasion
Contribue à réduire l'usure des gaines de câbles dans le cheminement des machines et des équipements.

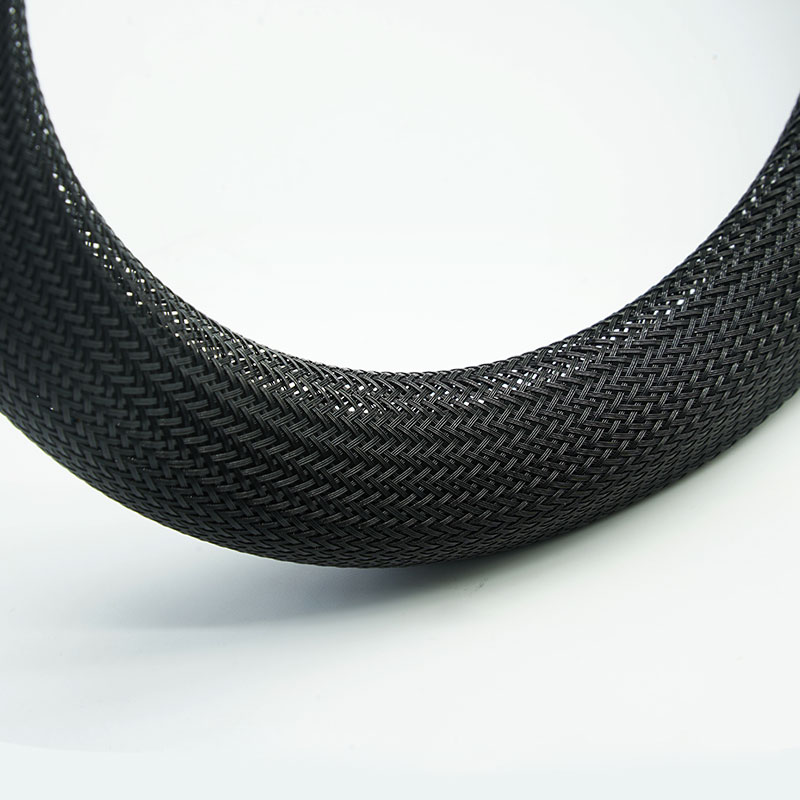

4. Performances de flexion flexibles
Suit les trajectoires courbes du harnais tout en maintenant une couverture organisée.
5. Tresse ouverte légère
Ajoute une protection sans sceller le faisceau ni créer un conduit encombrant.
6. Options d'approvisionnement personnalisées
Disponible dans des tailles, couleurs, longueurs de coupe et emballages spécifiques à chaque projet, sous réserve d'examen.
| Matériel | monofilament PA6 |
| Construction | tresse extensible |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 220 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Haut |
| Épaisseur de paroi | 0,65 ± 0,05 mm |
| Couleur standard | Noir |
| Conforme à la norme RoHS | Oui |
| Conforme à la loi REACH | Oui |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
machines industrielles
Protège les câbles de commande et de capteurs contre les frottements contre les châssis, les protections et les surfaces des équipements en mouvement.
Véhicules automobiles et spéciaux
Regrouper les faisceaux de câbles dans les zones nécessitant un acheminement flexible et une protection mécanique renforcée.
Robotique et automatisation
Contrôle le désordre des câbles et l'usure de surface le long des itinéraires articulés ou entretenus de manière répétée.
Outils électriques et équipements de production
Protège les conducteurs internes des vibrations, des manipulations et du contact avec les boîtiers.
Équipement marin et de plein air
Permet une organisation robuste des câbles là où l'exposition à l'humidité et la manutention mécanique doivent être prises en compte simultanément.
Indiquez le diamètre minimal et maximal du faisceau de câbles, le connecteur le plus grand, le rayon de courbure, le niveau d'abrasion, la température, les fluides et les documents requis. Le PA6 absorbe davantage d'humidité que le PET ; par conséquent, les exigences dimensionnelles et mécaniques pour les applications strictement contrôlées doivent être revues dans les conditions de service prévues.
Options de personnalisation
• Taille et plage d'extension -Le diamètre nominal et l'angle de tressage peuvent être comparés au faisceau de câbles et au plus grand connecteur.
• Options de couleur -Le noir est la norme ; les autres couleurs peuvent être évaluées en fonction de la quantité et de la disponibilité des matières premières.
• Service de coupe à longueur -Des pièces prédécoupées peuvent être fournies avec une tolérance de longueur et un traitement d'extrémité convenus.
• Emballage et identification-La longueur des rouleaux, la quantité par carton, les étiquettes privées et les références de projets peuvent être personnalisées.
• Construction spécifique à l'applicationLa densité du tressage et le choix du fil peuvent être revus lorsque les exigences en matière d'abrasion, de flexibilité ou de couverture diffèrent de celles du produit standard.
Les performances du PA6 dépendent de la qualité de la résine, du fil et de son état de conditionnement. La documentation relative aux normes RoHS, REACH et à l'absence d'halogènes peut être fournie pour les matériaux homologués, le cas échéant. Le PA6 standard ne doit pas être décrit comme conforme aux normes UL 94 V-0, VW-1 ou FMVSS 302, sauf si la construction commandée est justifiée par le rapport correspondant.
• Vérification des fils entrants - L'identité du matériau, sa couleur et l'état du filament sont vérifiés avant le tressage.
• Contrôle de la consistance de la tresse -Les opérateurs surveillent la couverture, le schéma de prélèvement et les défauts de surface pendant la production.
• Contrôle dimensionnel -Le diamètre nominal, le comportement à la dilatation et le passage du connecteur sont vérifiés par rapport aux spécifications approuvées.
• Contrôles de longueur et d'emballage -La longueur du rouleau ou la longueur coupée, l'étiquetage et la quantité par emballage sont vérifiés avant la mise en circulation.
• Inspection visuelle finaleLe gainage fini est contrôlé afin de détecter les filaments cassés, la contamination, le tressage irrégulier et les extrémités endommagées.
01. En quoi le PA6 diffère-t-il du gainage PET ?
Le PA6 est généralement choisi lorsque la robustesse, la flexibilité et la résistance à l'abrasion du nylon sont recherchées. Le PET est souvent privilégié pour la gestion des câbles à usage général, sa stabilité dimensionnelle et sa large disponibilité commerciale.
02. Peut-il s'étendre au-delà des connecteurs ?
Oui. Choisissez un diamètre nominal permettant de passer par-dessus le plus grand connecteur et de s'enrouler autour du faisceau de câbles.
03. Le PA6 est-il automatiquement ignifuge ?
Non. La résistance au feu dépend du matériau et de la construction. Veuillez préciser la norme requise lors de votre demande de devis.
04.Peut-on fournir des longueurs coupées sur mesure ?
Oui, sous réserve de tolérances de longueur, de finition des extrémités, d'emballage et d'examen du montant minimum de commande.
Demander un échantillon ou un devis
Indiquez le diamètre du faisceau, la taille du connecteur, l'environnement, la norme requise et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira des échantillons ou un devis.
