Gaine tressée extensible en PET ignifugé EN45545

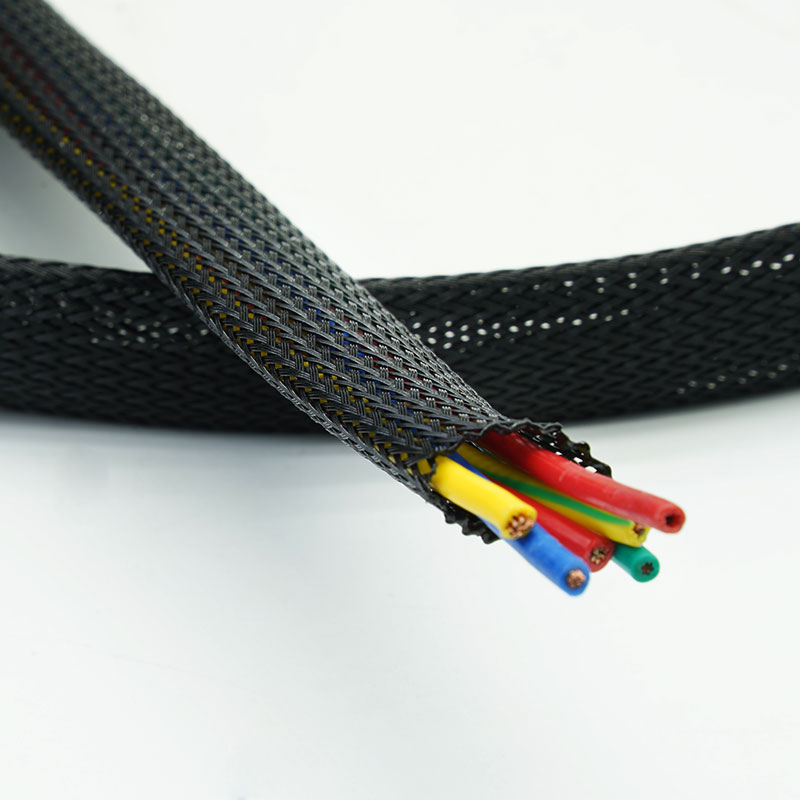

La gaine MJ FLEX BRS-PET-FR-EN45545 est une gaine extensible en PET ignifugée, conçue pour le câblage ferroviaire et les équipements électriques embarqués. Sa construction est conforme aux normes EN 45545-2 R22 et R23, niveau de danger HL3. Son tressage ouvert permet une expansion autour des connecteurs et protège les faisceaux de câbles contre l'abrasion courante. La couverture du rapport doit correspondre à la taille et à la construction commandées.

  • Matériel :

    PET Monofilament

  • Température de fonctionnement :

    -40℃~ +150℃

  • Point de fusion :

    240+(-)10℃

  • inflammabilité :

    EN 45545-2 R22/R23 HL3

  • Couleur standard :

    Black

  • Certification :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • MOQ :

    1 Spool

  • Pourquoi choisir BRS-PET-FR-HL3 ?

    • Respecter les exigences en matière de sécurité incendie ferroviaire

    Prend en charge les projets spécifiant les normes EN 45545-2 R22 et R23 HL3 pour la construction de référence.

    • Protéger les faisceaux de câbles terminés

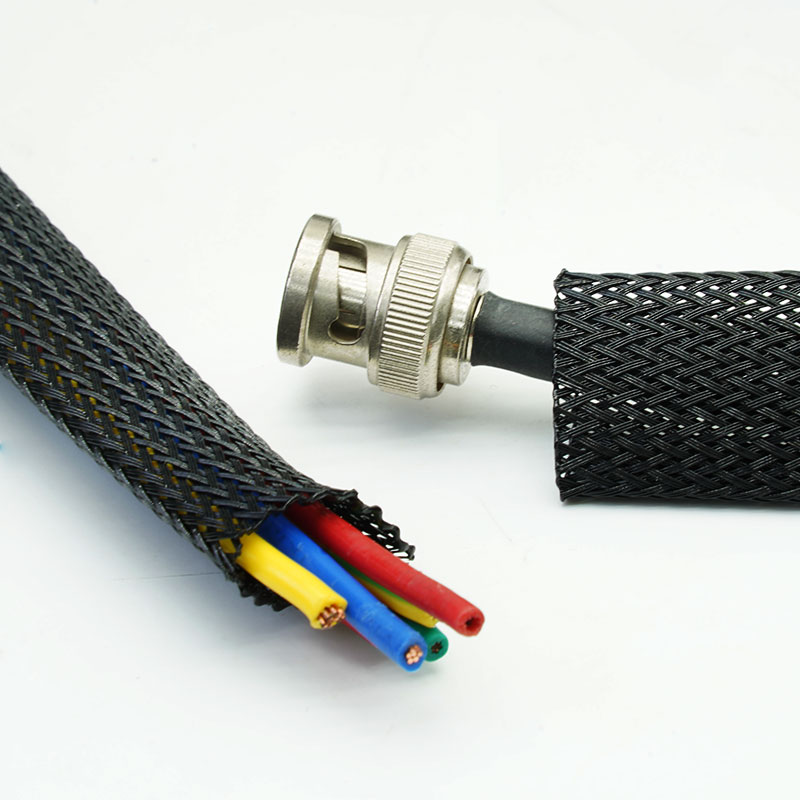

    La tresse extensible passe sur les connecteurs sans nécessiter de manchon fendu.

    • Réduire l'incertitude liée à l'approbation

    Les documents de test peuvent être comparés à la construction proposée avant la confirmation de la commande.

    • Allier conformité et protection des câbles

    Offre une protection contre la flamme, l'abrasion et un acheminement organisé des câbles dans une gaine légère.



    Caractéristiques principales

    1. EN 45545-2 R22 et R23 HL3
    La construction mentionnée répond aux exigences rigoureuses en matière de niveau de risque ferroviaire.
    2. Monofilament PET ignifugé
    Assure un équilibre entre le contrôle de la flamme et la protection pratique du harnais.
    3. Passage de connecteur extensible
    Compatible avec les bornes et les faisceaux de diamètres variables.

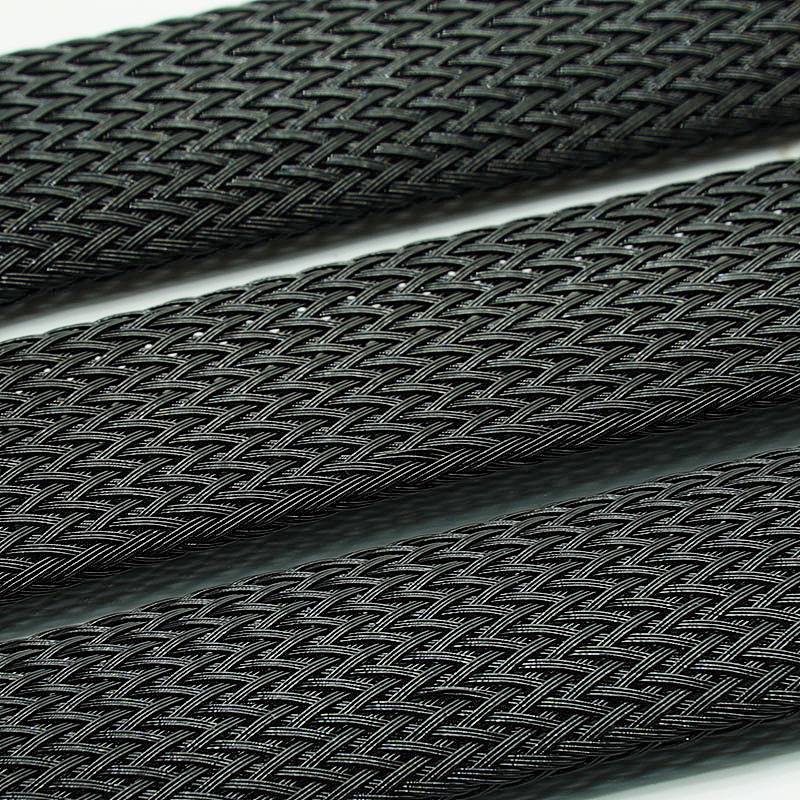

    4. Tresse ouverte résistante à l'abrasion
    Contribue à réduire l'usure des chemises dans les armoires, les véhicules et les modules d'équipement.
    5. Couverture souple et légère
    Des solutions permettant de contourner les coudes sans l'encombrement des conduits rigides.
    6. Découpable au couteau chaud
    Permet de sceller les extrémités pour un assemblage plus propre.
    7. Assistance documentaire
    Les rapports et déclarations de matériaux applicables sont disponibles pour consultation.



    Données techniques

    MatérielMonofilament PET ignifugé
    Constructiontresse extensible
    Température de fonctionnement-40 °C à +150 °C
    Point de fusion240 ± 10 °C
    inflammabilitéEN 45545-2 R22/R23 HL3
    Résistance à l'abrasionMoyen
    Épaisseur de paroi0,65 ± 0,05 mm
    Couleur standardNoir ; autres couleurs disponibles sur demande
    CertificationRapport RoHS, REACH, sans halogène et conforme à la norme EN 45545-2 applicable
    Sans halogèneOui
    Résistant aux UVOui
    Outil de coupeCouteau chaud

    Caractéristiques
    Référence
    Largeur à plat (W)
    Plage étendue (mm)
    Mur
    Épaisseur
    (mm)
    Emballage
    Longueur
    (m/bobine)
    Pouce
    mm
    Min.(I)
    Max.(O)
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.

    Applications typiques
    Intérieurs du matériel roulant
    Protège le câblage de la zone passagers tout en répondant aux exigences spécifiques en matière de sécurité incendie ferroviaire.
    Cabines de conduite et panneaux de commande
    Organise le câblage des signaux et des commandes dans les espaces électriques restreints.
    Systèmes de portes, d'éclairage et de CVC
    Réduit l'abrasion des harnais en mouvement ou en réparation acheminés à travers l'équipement embarqué.
    armoires électriques ferroviaires
    Sépare et protège les faisceaux de câbles d'alimentation, de communication et auxiliaires.
    équipement d'infrastructure ferroviaire
    Permet de protéger les câbles dans les équipements de voie ou de gare lorsque le cahier des charges du projet exige le test mentionné.



    Comment sélectionner

    Veuillez vérifier les exigences requises, le niveau de danger, le diamètre du faisceau, le connecteur le plus grand, la température de fonctionnement et le lieu d'installation. La norme EN 45545-2 n'est pas interchangeable avec les normes VW-1, UL 94 V-0, ECE R118 ou FMVSS 302. Demandez une comparaison des rapports avant l'approbation de la conception.



    Personnalisation disponible

    • Diamètre et expansion - Adapté au faisceau de câbles et au passage du connecteur.

    • longueurs coupées - Pièces découpées au couteau chaud avec une tolérance convenue.

    • Identification - Étiquettes de référence de projet, de lot et de rapport.

    • Conditionnement - Longueur de rouleau personnalisée, cartons et étiquettes privées.



    Tests et conformité

    La construction mentionnée est conforme aux normes EN 45545-2 R22 et R23 au niveau de haute performance HL3. Cette déclaration s'applique uniquement au matériau et à la construction testés ; elle ne certifie pas le faisceau complet ni le véhicule. La documentation relative aux normes RoHS, REACH et à l'absence d'halogènes peut être fournie le cas échéant.

    Assurance qualité

    • Matières premières FR contrôlées - L'utilisation de PET ignifuge homologué est vérifiée avant toute utilisation.

    • Inspection des tresses - Le diamètre, la couverture et les filaments cassés sont surveillés.

    • Traçabilité - Les lots de matériel et de production sont conservés pour le suivi des commandes.

    • vérification des documents - Les rapports et les déclarations sont vérifiés par rapport aux données fournies.



    Assurance qualité et approvisionnement

    L'approvisionnement en série peut être contrôlé grâce à des numéros de pièces approuvés, l'identification des lots, le contrôle dimensionnel, l'étiquetage des bobines, la conservation des registres de production et la notification des modifications convenues. La formulation des matériaux, le filament, la construction du tressage, la couleur, les modifications critiques des procédés ou du site de fabrication doivent être examinées avant leur mise en œuvre lorsqu'elles sont susceptibles d'affecter les éléments de preuve ferroviaires approuvés.

    Foire aux questions

    01. Toutes les tailles sont-elles conformes à la norme HL3 ?
    La couverture du rapport doit être confirmée pour la taille et la construction demandées.
    02. La norme EN 45545 est-elle identique à la norme VW-1 ?
    Non. Ils utilisent des méthodes de test et des critères d'acceptation différents.
    03. Peut-il passer par-dessus des connecteurs ?
    Oui, dans les limites de sa plage d'expansion prévue.
    04. Des rapports sont-ils disponibles ?
    Les rapports applicables pourront être fournis après confirmation de la construction.



    Demander un échantillon ou un devis

    Veuillez indiquer le diamètre du faisceau, le connecteur le plus grand, l'environnement d'utilisation, la norme de test requise, vos besoins en matière de découpe ou d'emballage, ainsi que la quantité estimée. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
