Pourquoi choisir la gaine tissée STW-PET-UV ?
1. Protéger les harnais exposés au soleil
Le matériau stabilisé aux UV contribue à réduire la dégradation causée par une exposition prolongée à l'extérieur.
2. Moderniser le câblage extérieur

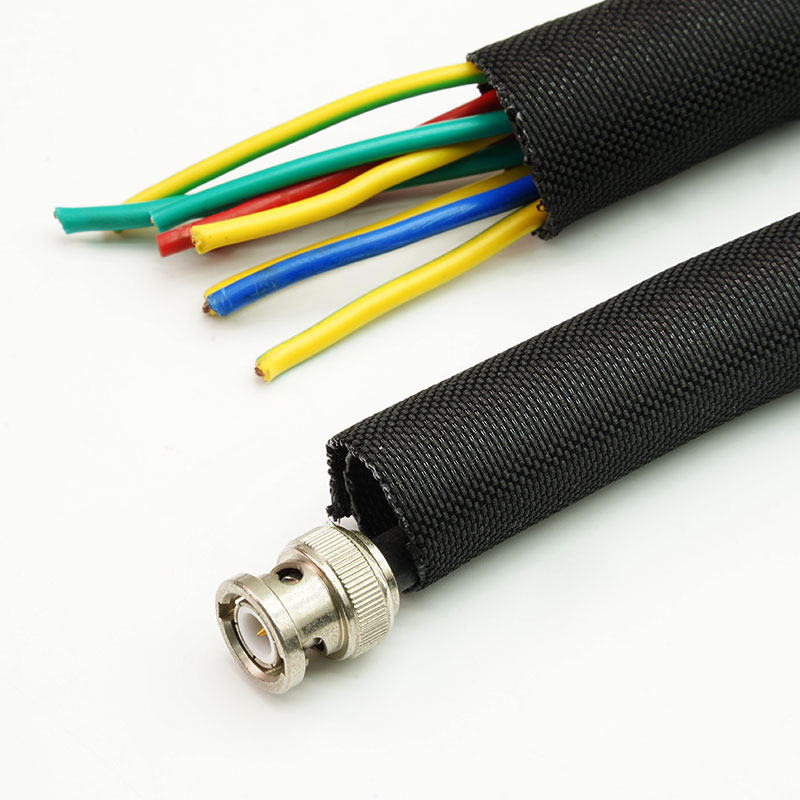

L'entrée latérale contourne les câbles, connecteurs et dérivations installés.
3. Maintenir l'accès au service sur le terrain
Le manchon peut être rouvert pour inspection ou remplacement du câble.
4. Allier durabilité extérieure et flexibilité
L'enveloppe tissée protège contre l'abrasion courante sans conduit rigide.
Caractéristiques principales

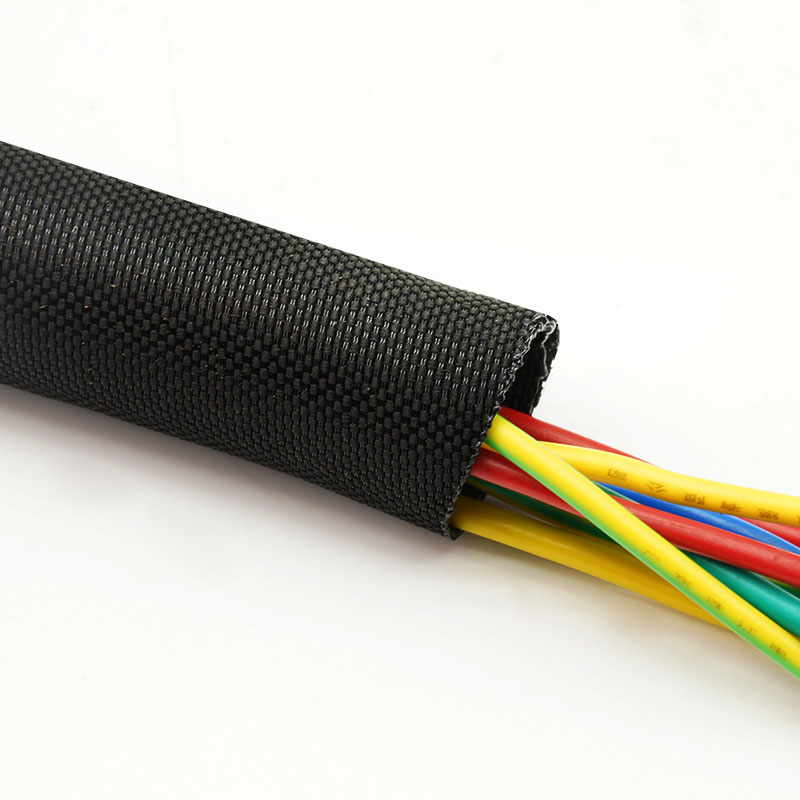

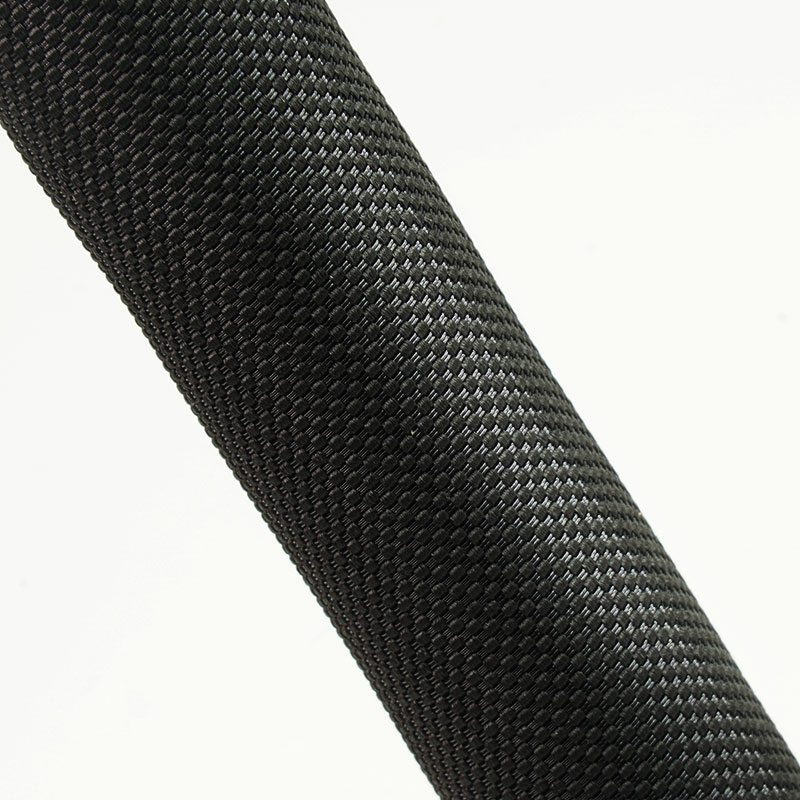

1. Polyester tissé résistant aux UV
Conçu pour les applications de protection des câbles exposés au soleil.

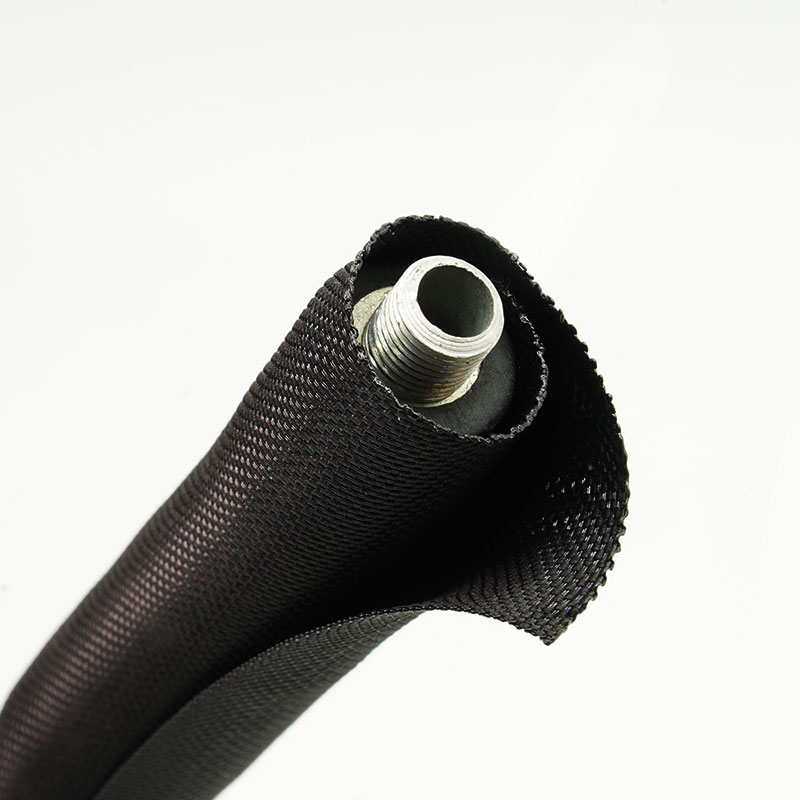

2. Conception à fermeture automatique
S'enroule autour des faisceaux existants sans déconnecter les bornes.
3. Protection contre l'abrasion extérieure
Protège les gaines des câbles contre les frottements et les manipulations.
4. Construction textile flexible
Suit les courbes et les itinéraires irréguliers des engins de chantier.
5. Fermeture à chevauchement accessible
Permet la création de branches et la maintenance ultérieure.
6. Construction noire de qualité extérieure
Répond aux exigences courantes d'installation extérieure.
7. Options de découpe et d'emballage personnalisées
Disponible pour les kits d'assemblage OEM et d'installation sur site.
| Matériel | Monofilament et multifilament PET stabilisé aux UV |
| Construction | Emballage fendu à fermeture automatique |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Couleur standard | Noir |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
Équipements solaires et photovoltaïques
Protège les câbles de commande et de communication accessibles exposés à la lumière du soleil.
Systèmes de télécommunications extérieurs
Organise les faisceaux de câbles autour des antennes, des armoires et des équipements d'infrastructure.
équipement de recharge pour véhicules électriques
Enveloppe les faisceaux de câbles auxiliaires extérieurs ou semi-exposés utilisables.
machines agricoles et de construction
Protège les câbles exposés au soleil, à la poussière et aux inspections fréquentes.
Éclairage extérieur et signalétique
Contient les câbles d'alimentation et de signal tout en préservant l'accès pour la maintenance.
Décrivez l'exposition au soleil, le climat, la température, l'humidité, les produits chimiques, l'abrasion et les conditions d'utilisation prévues. Indiquez la portée du faisceau et l'emplacement des succursales. Les données relatives aux UV accélérés, le cas échéant, permettent la comparaison, mais ne doivent pas être converties en une durée de vie extérieure universelle.
Personnalisation disponible
• Diamètre et chevauchement - Adapté à la gamme réelle de harnais d'extérieur.
• Pièces découpées et kits - Préparé par zone d'installation ou modèle d'équipement.
• Étiquettes extérieures - Identification du produit, du lot et du projet sur l'emballage.
• Examen spécial de la construction - La densité du tressage et les besoins de performance combinés peuvent être évalués.
La résistance aux UV doit être justifiée par les données relatives au matériau ou à la construction. Elle ne constitue pas une garantie de tenue au feu. La documentation RoHS, REACH et l'attestation d'absence d'halogènes peuvent être disponibles pour les matériaux certifiés. Tout résultat de test UV doit correspondre exactement à la gaine commandée.
• vérification des matériaux de qualité UV - Les fils stabilisés approuvés sont identifiés par lot.
• Vérification du chevauchement et de l'ajustement - La fermeture est inspectée sur toute la plage de faisceaux spécifiée.
• Inspection de surface et de bord - Les défauts de tissage, les fils lâches et la contamination sont vérifiés.
• Emballage traçable - Les étiquettes des produits et les détails des commandes sont vérifiés avant l'expédition.
01. Pourquoi utiliser la version UV plutôt que la version STW-PET standard ?
C'est le choix le plus approprié pour une exposition prolongée au soleil.
02. Peut-il être installé sur le câblage extérieur existant ?
Oui. La construction fendue enveloppe les faisceaux de câbles terminés.
03.La résistance aux UV signifie-t-elle que le produit est imperméable ?
Non. La gaine textile ouverte n'est pas un conduit étanche.
04.Existe-t-il d'autres couleurs que le noir ?
Elles nécessitent une étude de faisabilité et de performance UV distincte.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, l'environnement d'installation, la norme requise, la longueur de coupe et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
