Pourquoi choisir le métier à tisser tressé fendu STW-PET-W ?
1. Suivre des itinéraires complexes pour les véhicules
La structure ondulée tricotée épouse les angles et s'adapte aux profils de harnais changeants.
2. Installation du faisceau de câbles

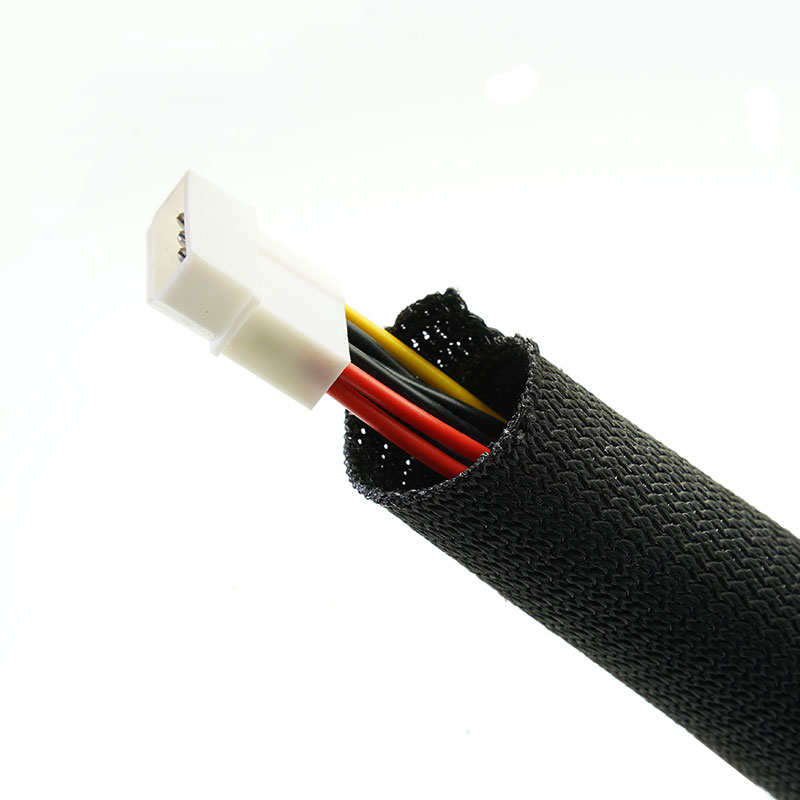

L'entrée latérale permet de raccorder les câbles terminés sans avoir à les faire passer à travers un tube fermé.
3. Protégez les câbles situés près des panneaux
Le revêtement textile réduit l'usure de la veste contre la structure du véhicule.
4. Simplifier le service et l'agencement
Le métier à tisser divisé s'ouvre localement pour les sorties et la maintenance.
Caractéristiques principales

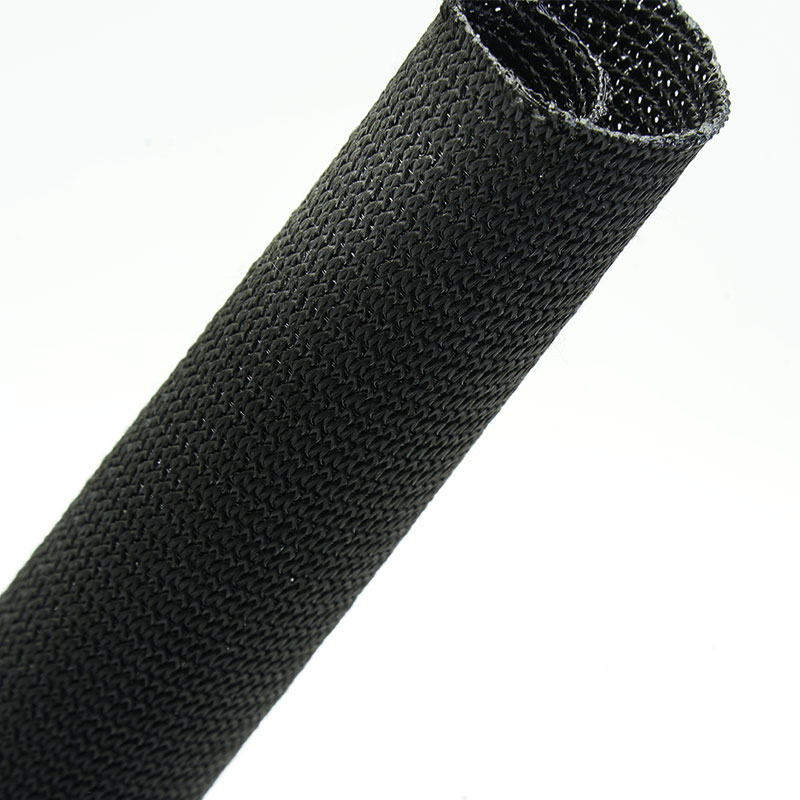

1. Structure ondulée tricotée chaîne
Offre une couverture textile flexible.

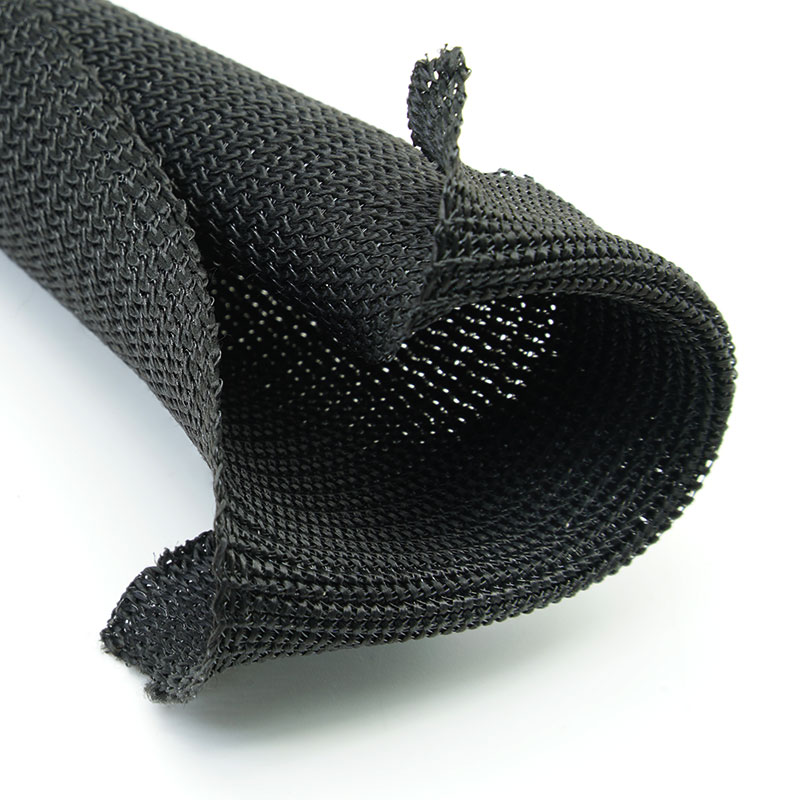

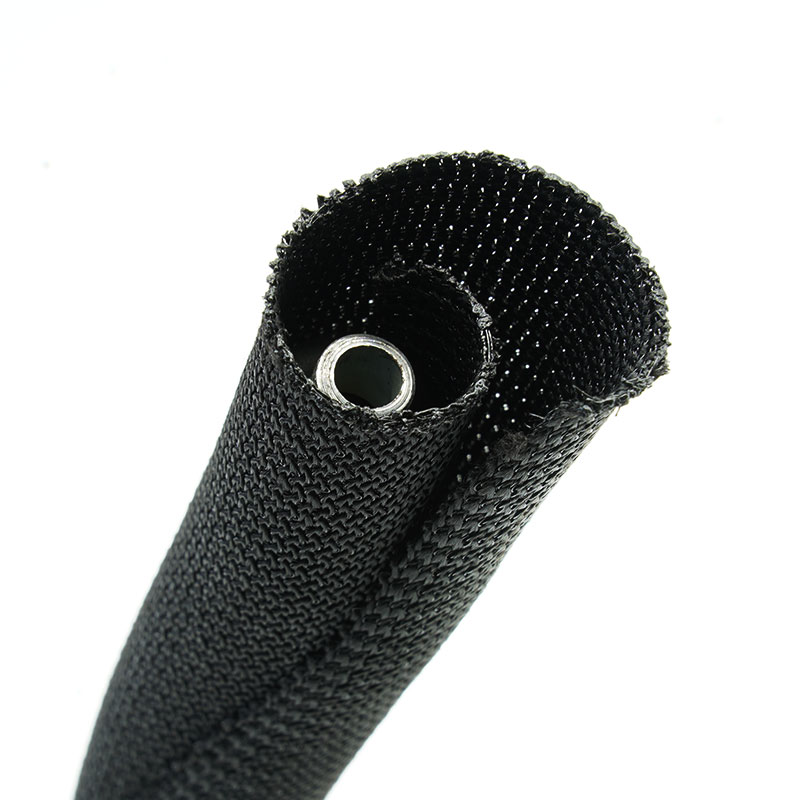

2. Profilé enveloppant divisé
Permet une installation par le côté.

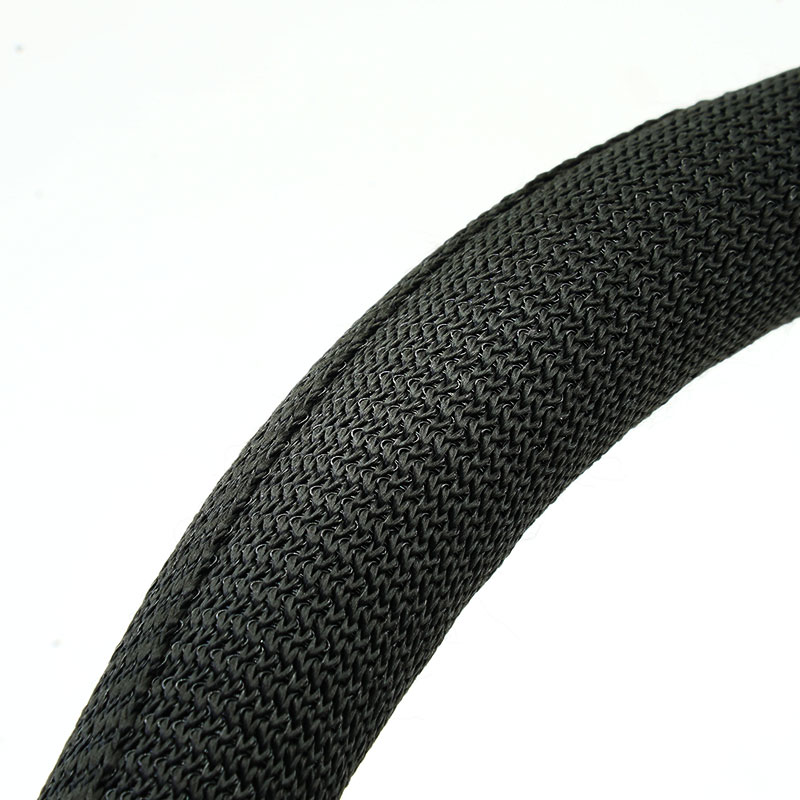

3. Flexibilité des itinéraires automobiles
Suit les courbes et les faisceaux irréguliers.
4. Construction respectueuse des branches
Permet les sorties de câbles locales.
5. Protection contre l'abrasion
Contribue à réduire l'usure de la gaine du câble.
6. Alternative légère
Évite les conduits rigides et encombrants dans les zones protégées.
7. Fourniture de harnais sur mesure
Les tailles, les longueurs et l'emballage peuvent être vérifiés.
| Matériel | Multifilament PET + monofilament |
| Construction | métier à tisser fendu à mailles chaîne |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40 °C à +150 °C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V0, FMVSS302, GB8410-2006 |
| Couleur standard | Noir, autres couleurs soumises à une quantité minimale de commande |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Lame ou couteau chaud |
| Fournir | Rouleaux ou longueurs coupées |
Caractéristiques
Référence | ID (mm) | | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
harnais de tableau de bord
Fais passer les câbles de dérivation à travers des espaces intérieurs confinés.
Systèmes de portes et de sièges
Protège les faisceaux de câbles flexibles autour des modules mobiles.
Câblage de carrosserie et de toit
Contient de longs câbles dissimulés derrière les panneaux de garniture.
machines industrielles
Organise le câblage des capteurs autour des cadres et des coudes.
Appareils électroménagers
Protège les faisceaux de câbles internes à proximité des boîtiers.
Mesurez le diamètre minimal et maximal du faisceau, l'emplacement des ramifications et le rayon de courbure. Choisissez une taille permettant une fermeture étanche sans aplatir le profil tricoté. Indiquez la résistance à l'abrasion, aux mouvements, à la température et aux fluides. Utilisez un matériau ignifugé ou haute température testé si le projet spécifie ces propriétés.
Personnalisation disponible
Taille nominale - Adaptée à la gamme de câbles.
Densité du tricot - Ajustée pour une couverture et une flexibilité optimales.
Longueurs coupées - Préparées par zone de harnais.
Étiquettes et emballages - Kits OEM et marques privées disponibles.
La norme STW-PET-W est conçue pour l'organisation mécanique des câbles et leur protection contre l'abrasion. Les affirmations relatives à la résistance au feu, à la température, à l'automobile et aux produits chimiques nécessitent des données de construction précises. Des déclarations de matériaux peuvent être disponibles pour les fils certifiés.
Identification du fil - La matière et la couleur sont vérifiées.
Inspection du profil tricoté - La régularité des vagues et les défauts sont contrôlés.
Vérification de l'ajustement - La fermeture et les dimensions sont vérifiées.
Autorisation de conditionnement - La longueur, les étiquettes et la quantité sont confirmées.
01. En quoi est-ce différent d'un lange tissé ?
Le tricotage chaîne crée une structure ondulée, souple et bouclée ; le tissu tissé présente un entrelacement de fils et une surface différents.
02. Les câbles peuvent-ils sortir le long du tracé ?
Oui. Le profil fractionné s'ouvre localement pour les branches.
03. La version standard est-elle ignifugée ?
Uniquement lorsque cela est étayé par des données de test pour la construction exacte.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, l'environnement d'installation, les performances requises, la longueur de coupe et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
