Pourquoi choisir le métier à tisser divisé STW-PES ?
1. Fournir une couverture douce entièrement en polyester
Le textile tissé crée une surface de contact uniforme autour des câbles.
2. Moderniser les faisceaux de câbles existants
Le profil divisé s'installe sans retirer les connecteurs.
3. Organiser les faisceaux de câbles mixtes
Le câble souple contient des fils et des ramifications irréguliers.
4. Simplifiez la maintenance
Le manchon se rouvre pour inspection et changement de câbles.
Caractéristiques principales
1. Construction entièrement en fil de polyester
Offre une protection textile légère.

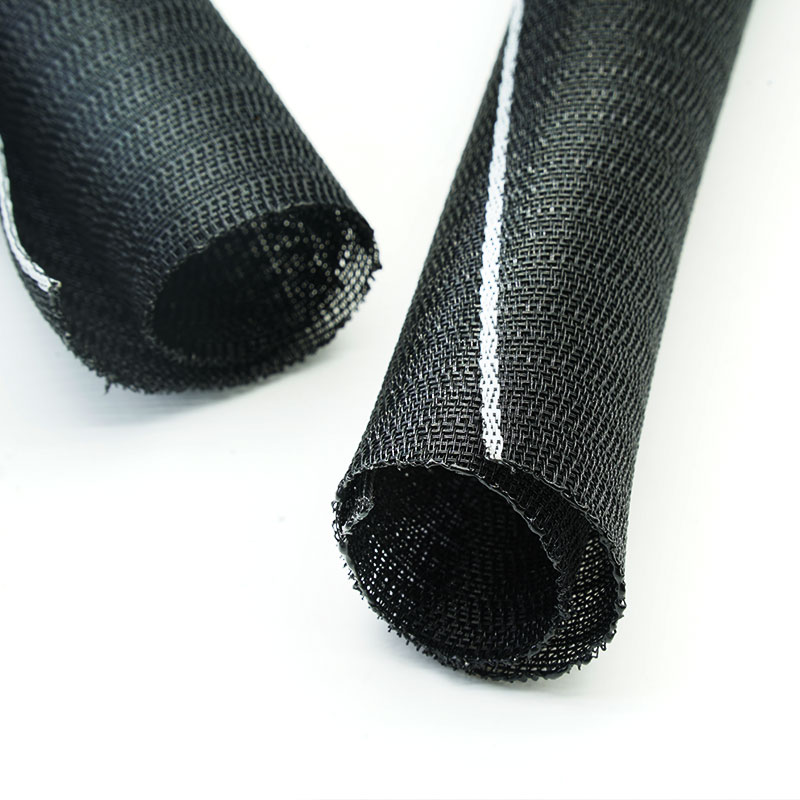

2. Modèle de couverture fendue tissée
Installation latérale.
3. Surface de contact douce
Protège les gaines des câbles et les panneaux environnants.
4. Gaine de câble flexible
Suit les courbes et les variations de faisceau.
5. Succursales accessibles
Permet les sorties de câbles locales.
6. Protection générale contre l'abrasion
Réduit les frottements et les éraflures de routine.
7. Fourniture OEM personnalisée
Les tailles, les longueurs, les couleurs et l'emballage peuvent être consultés.
| Matériel | Polyester |
| Construction | métier à tisser fendu |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | DIN5510 |

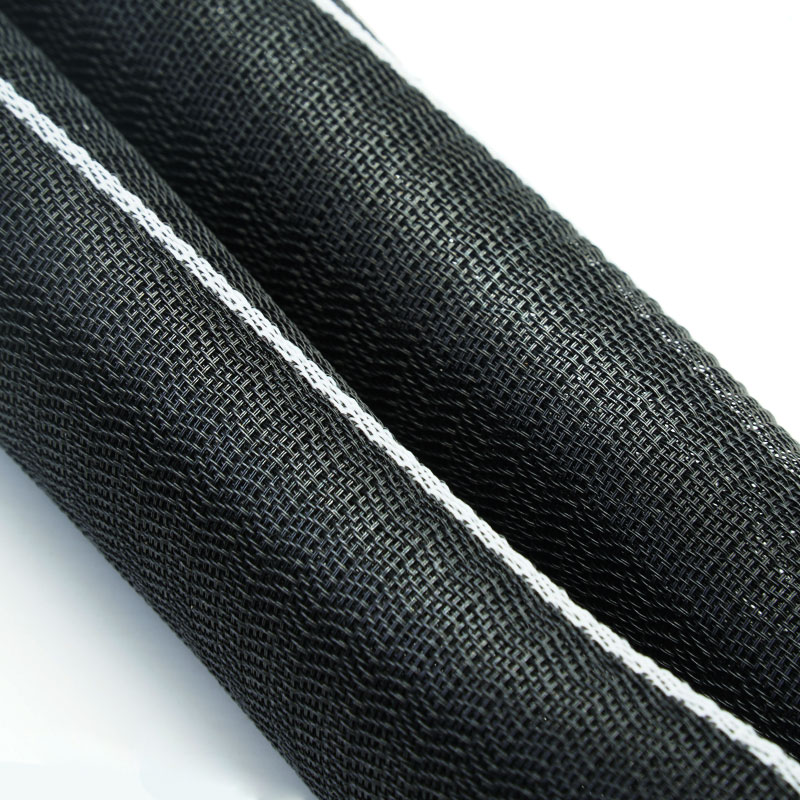

| Couleur standard | Noir avec une bande d'identification blanche |
| Conforme à la norme RoHS | Oui |
| Conforme à la loi REACH | Oui |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Lame ou couteau chaud |
| Fournir | Rouleaux ou longueurs coupées |
Caractéristiques
Référence | ID (mm) | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
intérieurs automobiles
Permet d'organiser le câblage derrière les tableaux de bord, les sièges et les garnitures.
machines industrielles
Protège les câbles de commande autour des châssis et des panneaux.
armoires électriques
Contient des câbles tout en préservant l'accès pour le dépannage.
Appareils électroménagers
Protège les pistes internes du contact avec le logement.
Équipements de bureau et électroniques
Crée un faisceau de câbles propre et fonctionnel.
Mesurez la portée du faisceau, y compris les dérivations et les connecteurs. Prévoyez un chevauchement suffisant pour une couverture optimale au niveau des coudes. Indiquez les exigences en matière d'abrasion, de mouvement, de température, de fluides et d'aspect. Choisissez un grade FR, haute température ou UV spécifique lorsque ces propriétés sont requises.
Personnalisation disponible
Diamètre et chevauchement - Adaptés au faisceau de câbles.
Densité du tissage - Ajustée pour la couverture et le toucher.
Longueurs et extrémités coupées - Pièces préparées avec la finition convenue.
Couleur et emballage - Étiquettes de projet, sacs et cartons OEM disponibles.
Le STW-PES standard est une gaine textile en polyester à usage général. N'attribuez pas de classification de résistance au feu, aux UV, aux hautes températures ou à la réduction du bruit sans données justificatives. Les documents relatifs aux normes RoHS, REACH et aux halogènes peuvent être fournis pour les matériaux certifiés.
Contrôle du fil de polyester - La matière et la couleur sont vérifiées.
Contrôle de la qualité du tissage : la couverture, les bords et la contamination sont vérifiés.
Vérification dimensionnelle - La taille, le chevauchement et la longueur sont confirmés.
Version finale - Les étiquettes, la quantité et l'emballage sont vérifiés.
01. Le STW-PES est-il identique à la version 175 C ?
Non. Utilisez le STW-PET-HT lorsque la construction haute température approuvée est requise.

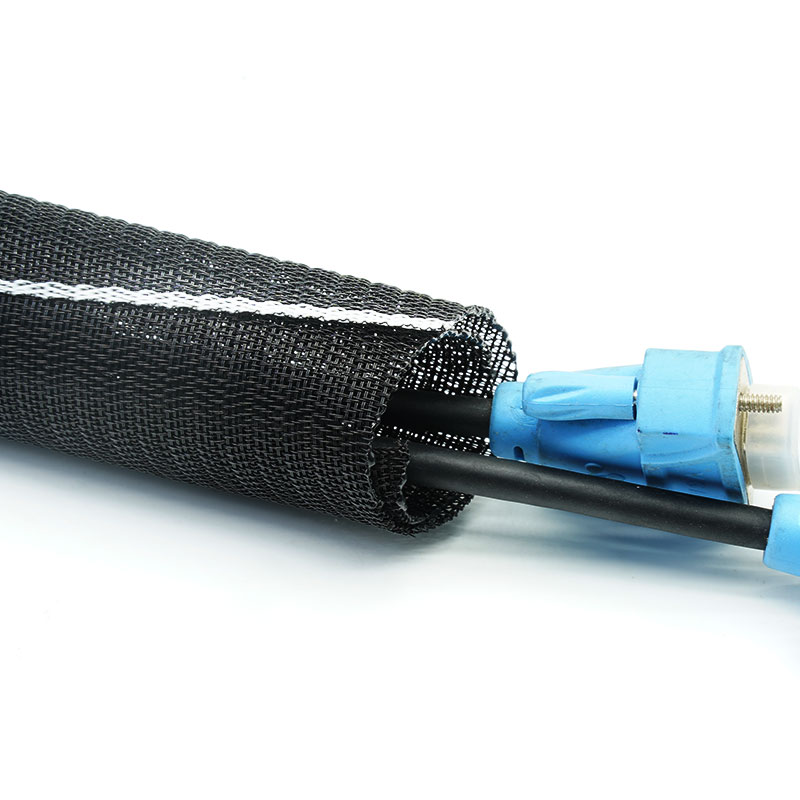

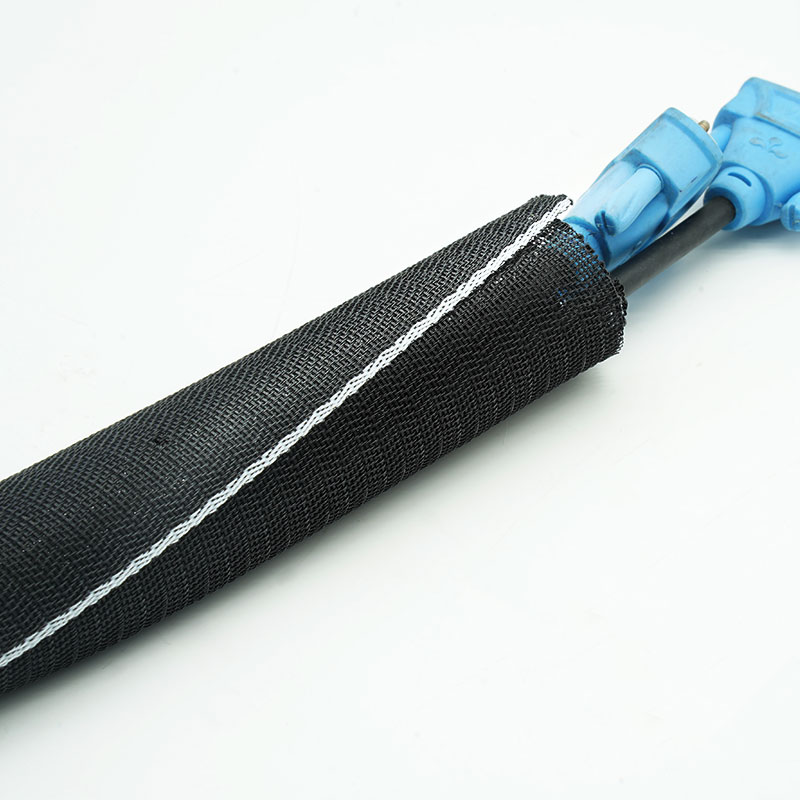

02. Peut-il être installé par-dessus des connecteurs ?
Oui. Le film de protection fendu s'installe par le côté.
03. Est-il possible de fournir des couleurs personnalisées ?
Oui, sous réserve de la disponibilité du fil et du MOQ.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, l'environnement d'installation, les performances requises, la longueur de coupe et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
