Pourquoi choisir BRS-PET-HD ?
• Améliorer la couverture câblée
Le tissage serré réduit les espaces vides dans la tresse, contribuant ainsi à recouvrir les conducteurs exposés, les fils de couleurs mélangées et les faisceaux irréguliers.
• Créer une apparence plus propre pour le harnais
Le PET offre une barrière sacrificielle légère contre les frottements et les éraflures.
• Protection sans conduit encombrant
La maille PET légère contribue à réduire les frottements réguliers tout en préservant la flexibilité et la circulation de l'air.
• Connecteurs adaptés et modifications de diamètre
La tresse extensible s'élargit pour l'installation et se rétracte autour du faisceau de câbles lorsque la taille appropriée est sélectionnée.
Caractéristiques principales

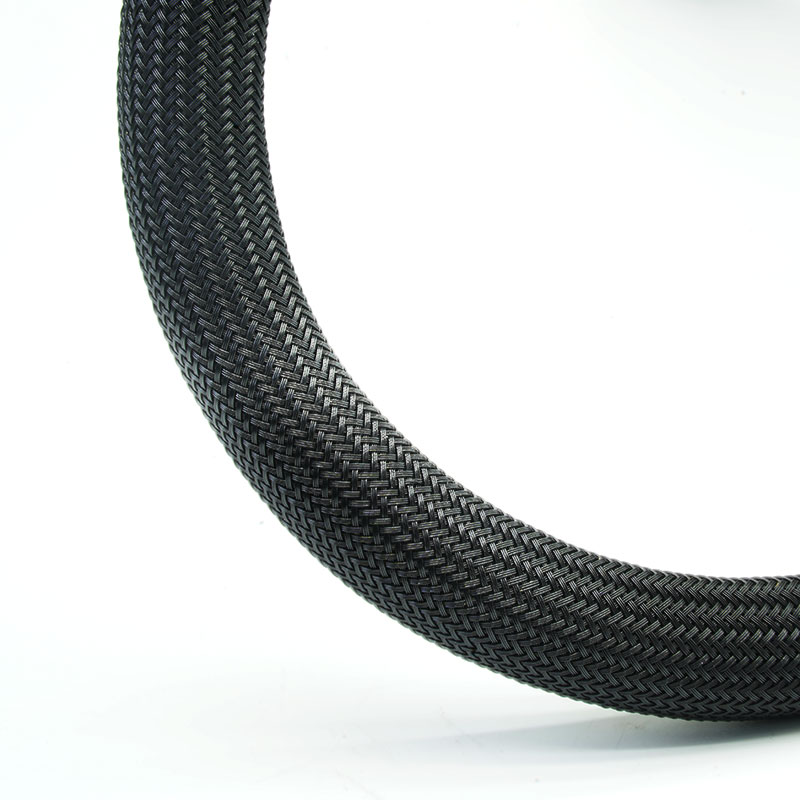

1. Construction tressée haute densité
Cette gaine tressée haute densité offre une meilleure couverture visuelle que les produits à tissage ouvert classiques.
2. Structure en maille extensible

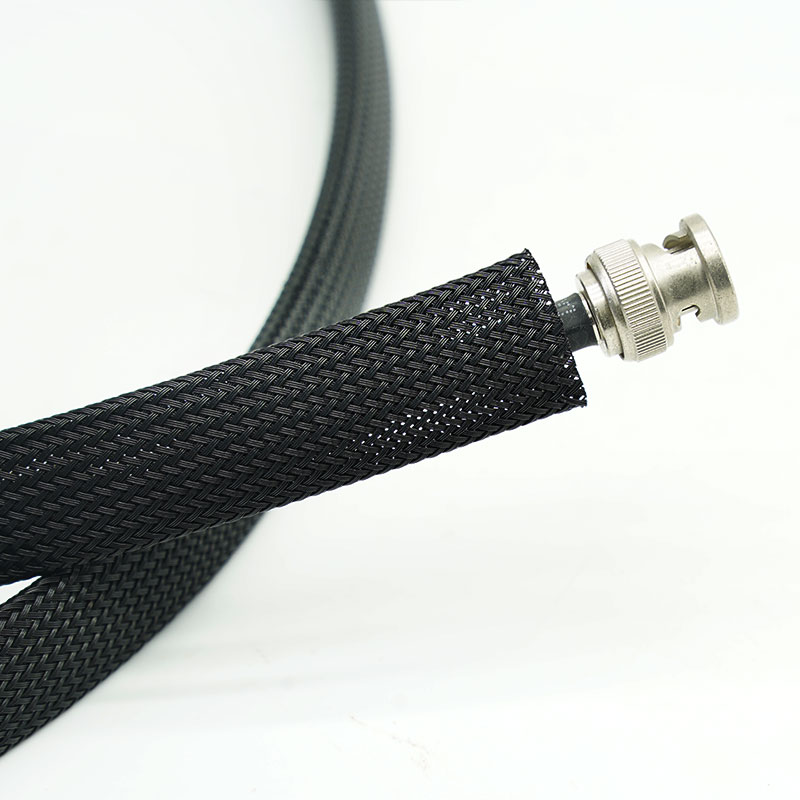

La gaine tressée s'adapte à une gamme définie de diamètres de câbles et peut passer par-dessus de nombreux connecteurs lors de l'installation.
3. Amélioration du camouflage des câbles
Permet de masquer les couleurs mélangées, les marquages et les agencements de câbles irréguliers à l'intérieur du faisceau.
4. Protection légère contre l'abrasion
Crée une barrière flexible qui contribue à réduire les frottements et les éraflures habituels des gaines de câbles.
5. Acheminement flexible des faisceaux de câbles
Se courbe avec les faisceaux de câbles et suit les variations modérées du profil du faisceau.
6. Finition propre pour la gestion des câbles
La gaine tressée pour câbles permet d'obtenir un aspect organisé pour le câblage des équipements et les assemblages visibles par le client.
7. Configurations OEM personnalisées
La taille nominale, la densité du tressage, la couleur, la longueur de coupe et l'emballage peuvent être revus en fonction des exigences du projet.
| Matériel | monofilament PET |
| Construction | tresse extensible à tissage serré |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL 94 V0,VW-1 |
| Couleur standard | Noir, orange |
| Gamme de tailles | dimensions nominales spécifiques au projet |
| Certification | RoHS, REACH, sans halogène |
| Outil de coupe | Couteau chaud |
| Formulaire de fourniture | Rouleaux en vrac ou longueurs coupées sur mesure |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PET-002-HD | 5/64" | 2 | 2 | 2 | 0,80±0,10 | 800 |
BRS-PET-003-HD | 1/8” | 3 | 2 | 3 | 0,80±0,10 | 800 |
BRS-PET-006-HD | 1/4” | 6 | 4 | 6 | 0,80±0,10 | 500 |
BRS-PET-008-HD | 5/16” | 8 | 6 | 8 | 0,80±0,10 | 350 |
BRS-PET-009-HD | 23/64" | 9 | 7 | 10 | 0,80±0,10 | 350 |
BRS-PET-010-HD | 3/8” | 10 | 8 | 11 | 0,80±0,10 | 350 |
BRS-PET-012-HD | 1/2” | 12 | 9 | 13 | 0,80±0,10 | 300 |
BRS-PET-016-HD | 5/8” | 16 | 13 | 17 | 0,80±0,10 | 250 |
BRS-PET-020-HD | 3/4” | 20 | 16 | 20 | 0,80±0,10 | 200 |
Applications typiques
faisceaux de câbles intérieurs automobiles
Permet de dissimuler les câbles de couleurs mixtes derrière les tableaux de bord, les consoles, les sièges et les garnitures, tout en préservant la flexibilité du cheminement.
Machines industrielles et panneaux de commande
Organise les câbles des capteurs, des signaux et des commandes et contribue à réduire le contact de la gaine avec les châssis et les bords du boîtier.
Appareils électroménagers
Améliore l'aspect des faisceaux de câbles internes et protège les fils des contacts réguliers avec le boîtier.
Équipements électroniques et de communication
Contient des faisceaux de données, d'alimentation et de signaux compacts où une présentation soignée et une bonne ventilation sont toutes deux importantes.
Robotique et équipements automatisés
Assure une protection légère pour les faisceaux de câbles flexibles acheminés à travers des zones de déplacement ou de service protégées.
Mesurez le diamètre minimal et maximal du faisceau de câbles, ainsi que celui du plus grand connecteur ou raccord que la gaine doit recouvrir. Choisissez une taille nominale permettant d'obtenir la couverture requise sans utiliser la gaine en continu à son expansion maximale. Une expansion excessive ouvre l'angle de tressage et réduit la surface couverte ; par conséquent, les projets exigeant une dissimulation stricte doivent être évalués sur le faisceau réel. Spécifiez également le rayon de courbure, la résistance aux mouvements, à l'abrasion, à la température, aux fluides, à la couleur et à la longueur de coupe.
Personnalisation disponible
Diamètre nominal et plage d'expansion - Dimensionnés en fonction du faisceau de câbles, du dégagement des connecteurs et de la couverture cible.
Densité du tressage et configuration du fil - Revues pour équilibrer la couverture, la flexibilité, le poids et les exigences d'installation.
Couleurs et identification - Noir standard plus couleurs du projet ou options de traçage sous réserve de quantité minimale de commande et de disponibilité du fil.
Découpe et conditionnement - Disponibles en longueurs coupées à chaud ou autres préparations d'extrémité convenues, en longueurs étiquetées, en bobines, en sacs et en cartons OEM.
Des déclarations de conformité aux normes RoHS et REACH peuvent être disponibles pour la construction confirmée. Le BRS-PET-HD standard ne doit pas être présenté comme ignifuge, résistant aux UV ou adapté à une classe de température définie, sauf si la version exacte fournie est étayée par des données de test correspondantes. La couverture et la dilatation doivent être vérifiées au diamètre d'installation réel, car l'ouverture de la tresse varie avec la dilatation de la gaine.
Vérification du fil PET - L'identité du matériau, la couleur et l'état du fil entrant sont vérifiés par rapport aux spécifications approuvées.
Contrôle de la densité du tressage : la répartition du fil, l’homogénéité de la couverture et les ouvertures visibles sont surveillées pendant la production.
Contrôle dimensionnel et de dilatation - La taille nominale et l'ajustement sont vérifiés à l'aide de diamètres de faisceau contrôlés.
Inspection de la qualité de surface : les filaments cassés, la contamination, les boucles et autres défauts visibles de la tresse sont vérifiés.
Confirmation définitive de la commande : la longueur, la quantité, les étiquettes, l’emballage et les documents requis sont confirmés avant l’expédition.
01. En quoi le BRS-PET-HD diffère-t-il des gaines tressées PET standard ?
Elle utilise un tressage plus serré pour une meilleure couverture visuelle et un aspect fini plus uniforme. La couverture exacte dépend du diamètre installé.
02. L'expansion a-t-elle une incidence sur la couverture du câble ?
Oui. À mesure que la gaine se dilate, l'angle de tressage s'ouvre et les espaces visibles augmentent. Choisissez la taille en fonction du faisceau de câbles et de la couverture souhaitée.
03.Peut-il passer par-dessus des connecteurs ?
Oui, si la structure choisie permet une dilatation suffisante pour le plus grand connecteur. Veuillez indiquer les dimensions du connecteur pour confirmation.
04. Est-il possible de fournir des couleurs personnalisées ?
Oui, sous réserve de la disponibilité du fil PET, de la tolérance des couleurs et de la quantité minimale de commande.
05. Comment faut-il finir les extrémités des manches ?
La tresse en PET est généralement coupée à chaud pour limiter l'effilochage. La méthode de coupe finale doit correspondre au processus d'assemblage et aux exigences esthétiques.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, les dimensions du plus grand connecteur, la couverture requise, l'environnement d'installation, la couleur, la longueur de coupe et la quantité commandée. MJ FLEX vous recommandera une structure BRS-PET-HD adaptée et vous fournira un échantillon ou un devis.
