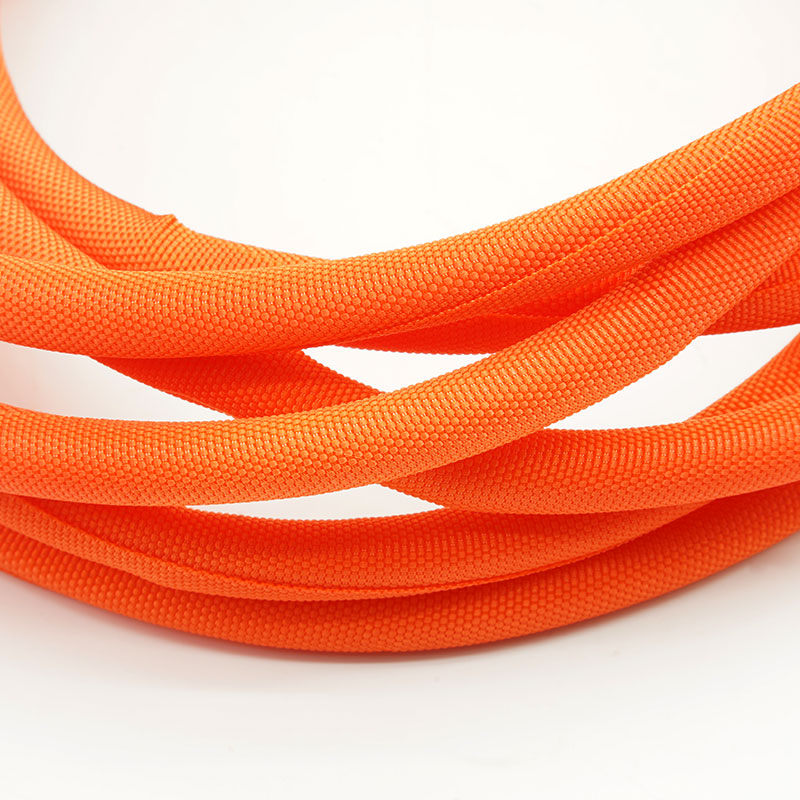

Pourquoi choisir la gaine tissée enveloppante STW-PET-HT ?
Le principal critère de choix pour cette gaine n'est pas simplement la résistance du tissu à la chaleur, mais plutôt sa capacité à recouvrir correctement le harnais une fois exposée à la chaleur.
Le manchon STW-PET-HT répond à cette problématique grâce à sa conception auto-obturante. La fente permet son installation par-dessus le câblage existant, tandis que son système de fermeture maintient l'ouverture en place jusqu'à 175 °C.
Caractéristiques principales

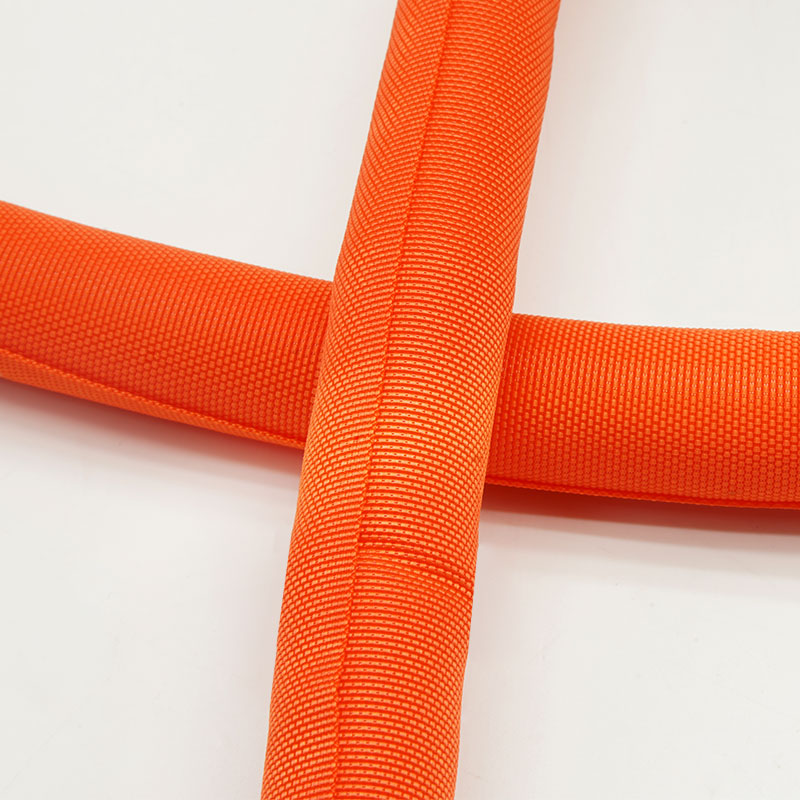

1. Profil fermé à 175 °C
Le manchon est conçu pour ne pas s'ouvrir ni s'écarter à la température indiquée.

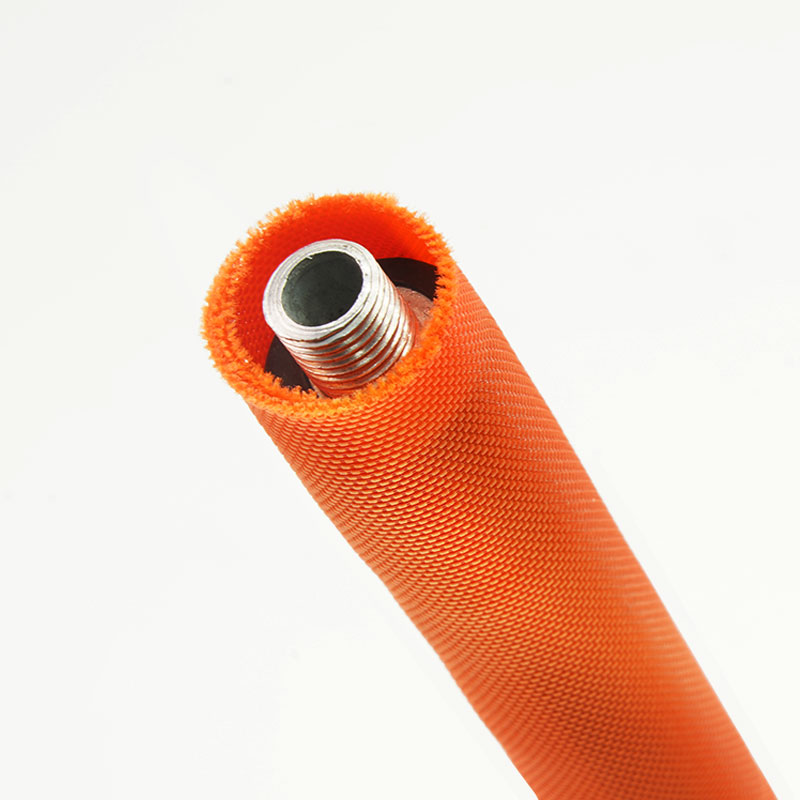

2. Couverture sur la zone divisée
Les bords repliés permettent de maintenir les fils couverts là où une ouverture pourrait autrement les exposer.
3. Installation sur les faisceaux de câbles assemblés
Enfilez la gaine autour des câbles sans retirer les bornes ni les connecteurs.
4. Accès pour modifications ultérieures
La construction en deux parties facilite l'installation et la modification du faisceau de câbles.
5. Construction du tissu
Fournit un format de gaine textile pour le passage des câbles automobiles.
6. Ajustement flexible le long du harnais
Suit le tracé prévu, y compris les virages et les changements de direction.
7. Dimensionnement spécifique au projet
La taille du manchon peut être sélectionnée en fonction du diamètre réel du faisceau et des conditions d'installation.
| Matériel | Multifilament PET + monofilament |
| Caractéristique principale | Reste fermé à 175 °C sans ouverture ni étalement |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40 °C à +150 °C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94V0, FMVSS302 |
| Résistance à l'abrasion | Se référer à la norme ISO 6722 |
| résistance au vieillissement | Se référer à la norme ISO 6722 |
| Résistance aux liquides | Se référer à GMW14327 |
| Couleur standard | Orange |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
Câblage à proximité de zones à température élevée
Pour les sections de faisceau où l'exposition à la chaleur rend la performance de fermeture préoccupante, le STW-PET-HT aide à maintenir la gaine enroulée autour des fils.
Faisceaux de câbles automobiles préassemblés
Les connecteurs et les dérivations peuvent empêcher l'enfilage d'un tube continu sur le faisceau. La conception en deux parties permet l'installation après assemblage.
Sections de harnais nécessitant une inspection ou une remise en état
Le format enveloppant permet d'accéder au câblage sans découper un tube fermé de façon permanente.
Routes comportant des coudes et des changements de diamètre
Ces zones doivent être vérifiées lors du choix de la taille afin de garantir une couverture adéquate du manchon sur toute la longueur du trajet.
Commencez par mesurer le diamètre extérieur du faisceau, puis identifiez sa section la plus large, ses coudes, ses ramifications et l'emplacement des connecteurs. Indiquez-nous où la gaine sera exposée à la chaleur, la température prévue et la durée d'exposition. Ces informations nous permettent de vérifier les dimensions et de nous assurer que les performances thermiques documentées correspondent à l'application.
Personnalisation disponible
MJ FLEX peut discuter des dimensions, de la longueur de coupe, de la couleur et des exigences en matière d'emballage. Pour toute demande personnalisée, veuillez fournir un schéma du faisceau ou une plage de diamètres, la longueur de gaine requise par faisceau, la demande annuelle et les conditions de test de température spécifiées.
Les spécifications relatives à la température et à l'étanchéité doivent correspondre aux résultats des tests effectués sur la construction STW-PET-HT fournie. Si votre projet exige une durée de vieillissement thermique définie, un test de flamme ou une conformité à une norme automobile, veuillez communiquer cette exigence avant l'approbation afin que les preuves correspondantes puissent être examinées.
L'échantillon et le cahier des charges approuvés servent de référence pour la production. Les principaux contrôles doivent porter sur les dimensions et l'aspect du manchon, ainsi que sur sa fermeture étanche autour du diamètre convenu du faisceau. Tout test de réception à 175 °C spécifique au projet doit être défini dans le cahier des charges approuvé.
01. Qu'est-ce qui différencie le STW-PET-HT d'une gaine en tissu fendue standard ?
Sa particularité est que l'ouverture à fermeture automatique reste fermée à 175 °C au lieu de s'écarter.
02. Est-ce que « 175 °C » signifie que le manchon peut fonctionner en continu à cette température ?
Ce document décrit le comportement du dispositif de fermeture à 175 °C. La durée d'exposition admissible et la température de fonctionnement continue doivent être confirmées à partir des spécifications et des conditions d'essai pertinentes.
03. Peut-on l'installer après la pose des connecteurs ?
Oui. Sa conception fendue permet d'enrouler la gaine autour d'un harnais déjà assemblé.
04. De quelles informations avez-vous besoin pour recommander une taille ?
Veuillez indiquer la plage de diamètres du faisceau, le point le plus large, les détails de routage et toutes les zones exposées à la chaleur.
Demander un échantillon ou un devis
Veuillez envoyer à MJ FLEX le diamètre de votre harnais, le schéma d'application, la température prévue et la durée d'exposition. Nous pourrons ainsi examiner les exigences d'ajustement et vous recommander une taille STW-PET-HT pour évaluation.
