Pourquoi choisir la protection de câble extérieure SBW-PET-UV ?
1. Réduire le vieillissement prématuré dû au soleil
La formulation PET résistante aux UV est destinée aux chemins de câbles exposés où les gaines intérieures ordinaires peuvent perdre trop rapidement leurs performances mécaniques.
2. Moderniser les harnais extérieurs sans recâblage

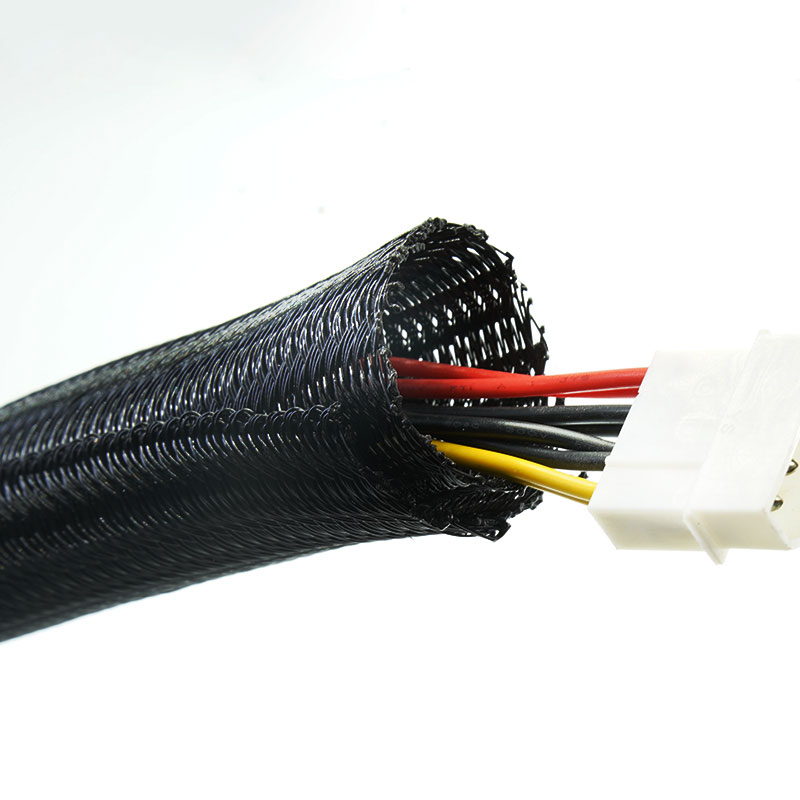

La construction en deux parties enveloppe les faisceaux terminés, évitant ainsi le retrait des connecteurs lors de l'installation et de la maintenance.
3. Protéger les surfaces exposées des câbles
La couche tressée contribue à limiter l'abrasion et le contact des câbles sur les équipements solaires, les systèmes de charge, les machines et les armoires extérieures.
4. Évaluation technique de soutien
Les données d'exposition ISO 4892-2 sont disponibles pour la construction de référence, ce qui aide les ingénieurs à évaluer la pertinence avant de spécifier le produit.
Caractéristiques principales
1. Matériau résistant aux UV
La formulation PET est conçue pour le passage de câbles et de faisceaux de câbles exposés à la lumière du soleil.
2. Conception facilitant la rénovation
La structure en deux parties à fermeture automatique facilite l'installation et la maintenance des faisceaux de câbles une fois terminés.
3. Exposition aux UV documentée
Les données d'exposition ISO 4892-2 sont disponibles pour la construction référencée.
4. Itinéraires extérieurs flexibles
La surface tressée épouse les contours des châssis d'équipement, les courbes et les trajets des câbles en mouvement.
5. Protection contre l'abrasion
La construction tressée contribue à protéger les surfaces exposées des câbles contre les contacts et les frottements habituels.
6. Structure ouverte et respirante
La gaine permet d'organiser les câbles extérieurs sans les emprisonner dans un tube étanche.
7. Approvisionnement spécifique au projet
La taille, la longueur de coupe, l'emballage et l'identification peuvent être adaptés aux exigences du projet.
| Matériel | PET résistant aux UV |

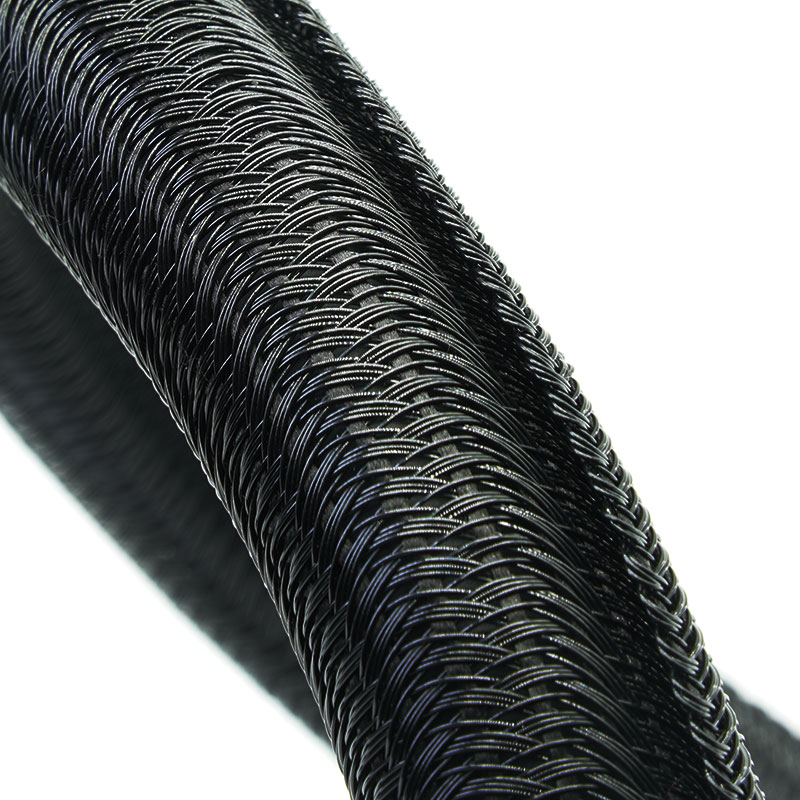

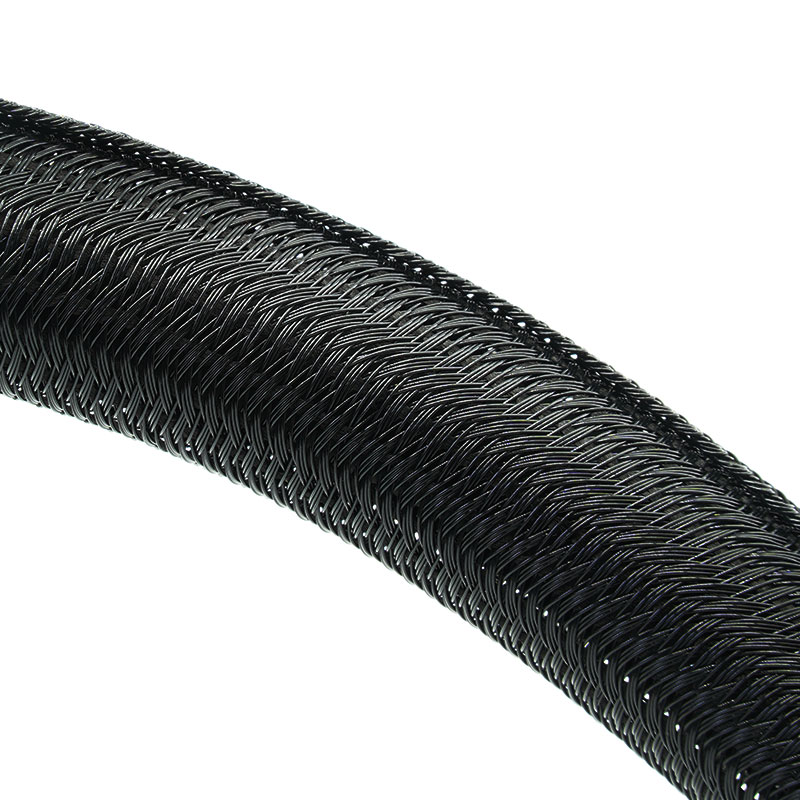

| Construction | tresse fendue auto-fermante |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| Résistance aux UV | ISO 4892-2, 1 000 heures |
| inflammabilité | UL94 V-2 |
| Irradiance | 0,35 W/m² à 340 nm |
| Température du panneau noir | 65°C |
| Humidité relative | 50% |
| Cycle d'exposition | 102 min de lumière + 18 min de lumière et de pulvérisation d'eau |
| Performances en traction | Réduction d'environ 10 % |
| Allongement à la rupture | Réduction d'environ 5,8 % |
| Rétention d'allongement | Plus de 94% |
| Apparence | Aucune fissure ni fragilisation visible |
| Couleur disponible | Noir |
| Certification | RoHS, REACH |
| Sans halogène | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
Équipements solaires et d'énergies renouvelables
Protège les câblages de commande, de communication et auxiliaires exposés sur les systèmes énergétiques extérieurs.
Télécommunications extérieures
Organise les faisceaux de câbles sur les équipements de communication, les armoires et les installations réseau exposées.
Équipement de recharge pour véhicules électriques
Assure une protection efficace pour le câblage acheminé à travers les modules de charge extérieurs.
Machines de construction et agricoles
Protège les capteurs, les commandes et les faisceaux électriques exposés au soleil pendant le fonctionnement de l'équipement.
Capteurs et commandes extérieurs
Protège les câbles de signal et d'alimentation connectés aux dispositifs de surveillance, de sécurité et d'automatisation.
Ensembles électriques extérieurs
Permet d'organiser les câbles là où l'exposition au soleil rend les gaines intérieures ordinaires inadaptées.
Outre le diamètre du faisceau, veuillez indiquer la situation géographique, l'exposition solaire prévue, la durée de vie cible, les mouvements, l'abrasion et le contact avec l'eau, les huiles ou les produits chimiques. La résistance aux UV ne garantit pas automatiquement l'étanchéité aux intempéries ou aux liquides ; le système de câbles protégé doit être évalué dans son ensemble.
Personnalisation disponible
MJ FLEX fournit un soutien aux fabricants d'équipement d'origine (OEM) et aux concepteurs et fabricants d'équipement d'origine (ODM), depuis la sélection des matériaux et de la construction jusqu'aux exigences de production en série, en passant par l'échantillonnage et l'emballage :
• Taille, largeur d'étalement et chevauchement.
• Couleur, longueur de coupe et longueur de la bobine.
• Densité et couverture des tresses.
• Étiquettes, codes-barres, kits et emballages.
• Échantillons, exigences d'inspection et documents justificatifs.
• SBW-PET — Gaine tressée fendue auto-enroulante pour câble
• SBW-PET-FR-V0 — Gaine auto-enveloppante ignifugée UL94 V-0
• SBW-PET-FR-EN45545 — EN45545 gaine tressée auto-fermante pour applications ferroviaires
• SBW-PET-RR — Gaine tressée fendue résistante aux rongeurs
01. Que démontre le test UV de 1 000 heures ?
Cela montre comment le PET stabilisé aux UV conserve sa flexibilité, son allongement et son aspect sous un vieillissement accéléré contrôlé.
02. Cette housse est-elle imperméable ?
Non. La tresse est une structure ouverte et respirante. Elle protège et organise les câbles, mais ne crée pas de joint étanche.
03. En quoi est-ce différent d'une gaine PET noire standard ?
La version UV utilise une formulation résistante aux UV et s'appuie sur des données d'exposition accélérée pour la construction de référence.
04. Peut-il être utilisé sur des équipements de charge solaires ou extérieurs ?
Il peut être envisagé pour l'organisation des câbles apparents et leur protection contre l'abrasion. Le choix final devra tenir compte de la température, des mouvements, des produits chimiques et des spécifications du projet.
05. Le test UV s'applique-t-il à toutes les tailles et couleurs ?
Pas automatiquement. Veuillez vérifier que la taille, la couleur et la construction demandées sont bien couvertes par la documentation de test applicable.
Demander un échantillon ou un devis
Pour obtenir une recommandation technique et un devis précis, veuillez fournir :
Le diamètre du faisceau de câbles, l'emplacement extérieur, les conditions d'exposition et la durée de vie requise sont des facteurs importants. MJ FLEX peut analyser l'application et préparer des échantillons pour une évaluation en vue d'une installation en extérieur.
