Pourquoi choisir BRS-PET-CC ?
• Réduire les filaments libres à l'extrémité coupée
Sa conception résistante à l'effilochage permet d'obtenir des extrémités plus propres lors de la production et de l'installation.
• Améliorer l'efficacité de l'assemblage
Un découpage et une préparation des extrémités moins importants peuvent raccourcir les opérations répétitives sur le harnais.
• Créer des harnais aux finitions plus soignées

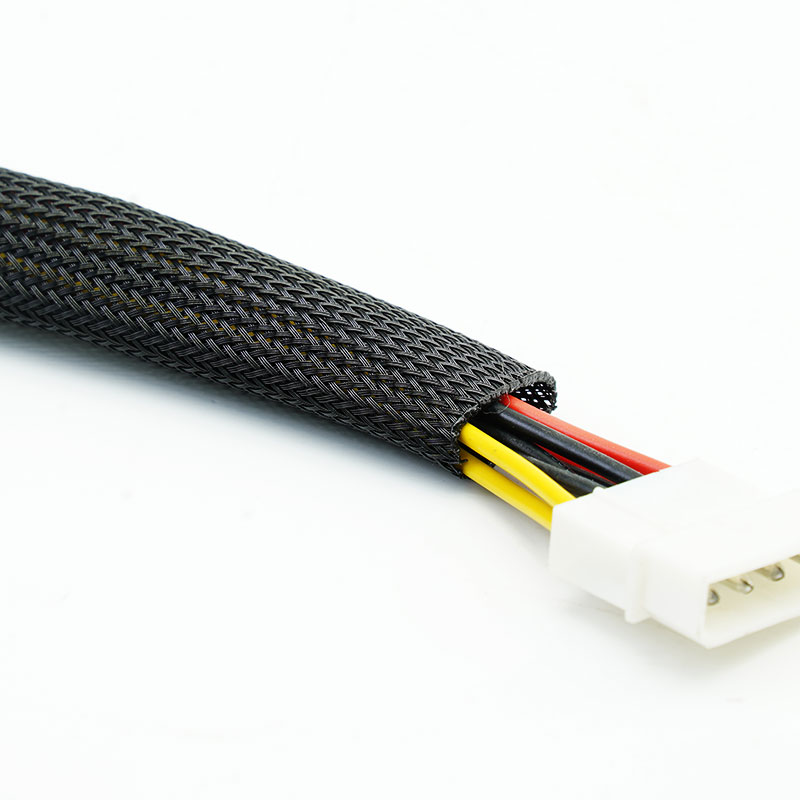

Les extrémités contrôlées améliorent l'aspect autour des connecteurs et des points de terminaison.
• Conserver une protection extensible

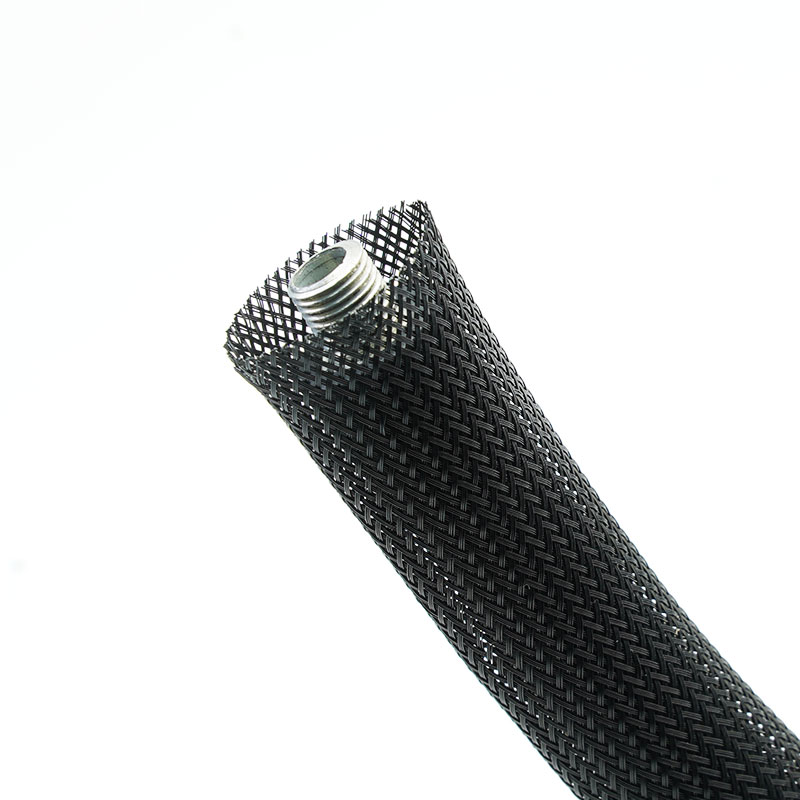

La gaine assure toujours le passage du connecteur, la flexibilité et la protection contre l'abrasion.
Caractéristiques principales
1. Construction résistante à l'effilochage
Permet de contrôler les filaments libres après la coupe.
2. Aspect plus net
Permet de réaliser des assemblages de câbles d'aspect professionnel.

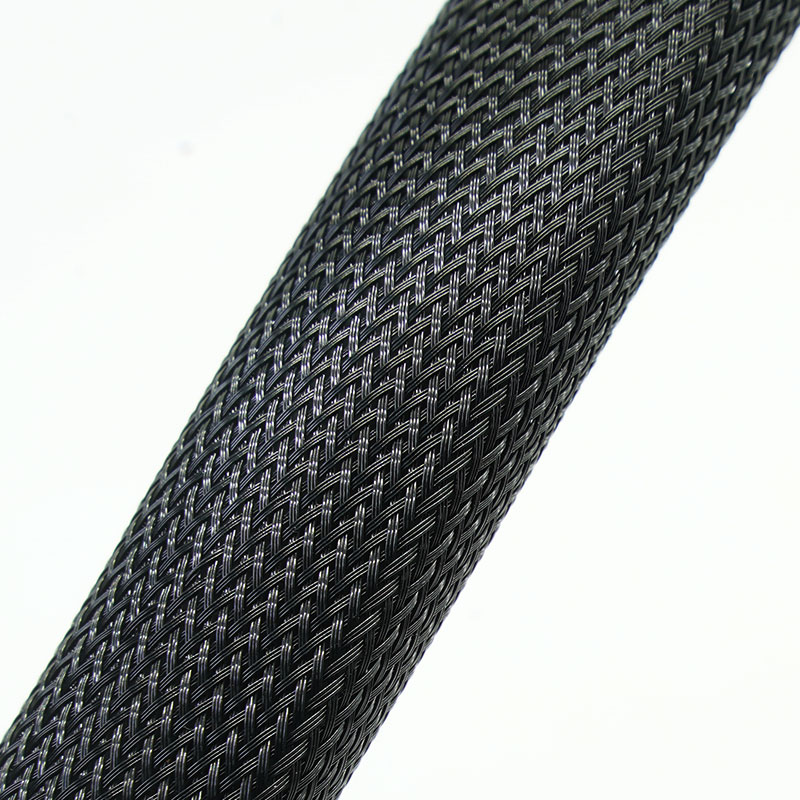

3. Tresse extensible en PET
Compatible avec les connecteurs et les faisceaux de diamètres variés.
4. Travaux de finition réduits
Peut réduire le parage ou la préparation des extrémités secondaires.
5. Protection flexible contre l'abrasion
Protège les vestes des frottements et des éraflures du quotidien.
6. Convient aux pièces prédécoupées
Permet une préparation répétable des kits en bord de ligne.
7. Emballage personnalisé disponible
Les morceaux découpés peuvent être comptés, mis en sachets et étiquetés par projet.
| Matériel | Construction PET modifiée |
| Construction | tresse extensible |
| Épaisseur du monofilament | 0,20 mm |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Moyen |
| Couleur standard | Noir |
| Documentation de conformité | RoHS, REACH et sans halogène |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PET-003-BK-CC | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PET-006-BK-CC | 1/4” | 6 | 3 | 9 | 500 |
BRS-PET-008-BK-CC | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET-010-BK-CC | 3/8” | 10 | 7 | 17 | 350 |
BRS-PET-012-BK-CC | 1/2” | 12 | 8 | 20 | 350 |
BRS-PET-016-BK-CC | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET-018-BK-CC | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-BK-CC | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
Assemblage de faisceaux de câbles à grand volume
Réduit le travail de finition des extrémités sur les longueurs de coupe répétitives.
fabrication d'équipements électriques
Améliore l'aspect et la manipulation des faisceaux de câbles internes.
faisceaux de câbles intérieurs automobiles
Offre une protection souple et soignée autour des modules et des connecteurs.
Appareils électroménagers et électroniques
Organise le câblage de manière à ce que des extrémités coupées nettes améliorent la qualité de l'assemblage.
Kits de gestion des câbles pour le commerce de détail
Permet de présenter des pièces prédécoupées de manière plus homogène.
Précisez si la gaine sera coupée aux ciseaux, à la lame, à l'aide d'une machine de découpe ou au couteau chauffant, et définissez l'aspect final acceptable. Indiquez la taille du faisceau, la taille du connecteur, la longueur de coupe, la tolérance et la quantité annuelle. Un essai de découpe est recommandé avant d'approuver un processus de production en grande série.
Personnalisation disponible
Service de coupe - Pièces fournies à la longueur et à la tolérance convenues.
Essai de fin de parcours - Le processus de découpe a été vérifié par rapport à l'aspect souhaité.
diamètre et densité de tressage - Adapté aux besoins de couverture et d'expansion.
Assemblage et emballage - Comptage des sacs, étiquettes, codes-barres et kits de bord de ligne.
La résistance à l'effilochage est un avantage lié à la transformation et à la mise en œuvre, et non à une certification de résistance aux flammes, aux UV ou à l'industrie. Les documents relatifs aux normes RoHS, REACH et à l'absence d'halogènes peuvent être fournis pour le matériau sélectionné. Les performances annoncées doivent être vérifiées en fonction du processus de découpe du client.
Évaluation des extrémités coupées - Les échantillons sont découpés selon la méthode convenue et examinés afin de détecter la présence de filaments détachés.
Contrôle dimensionnel - Le diamètre, l'expansion et la longueur de coupe sont vérifiés.
inspection de l'aspect des tresses - La couverture, les défauts de surface et la contamination sont surveillés.
Contrôle du nombre et de l'emballage - La quantité prédécoupée, les étiquettes et la configuration des sacs sont vérifiées.

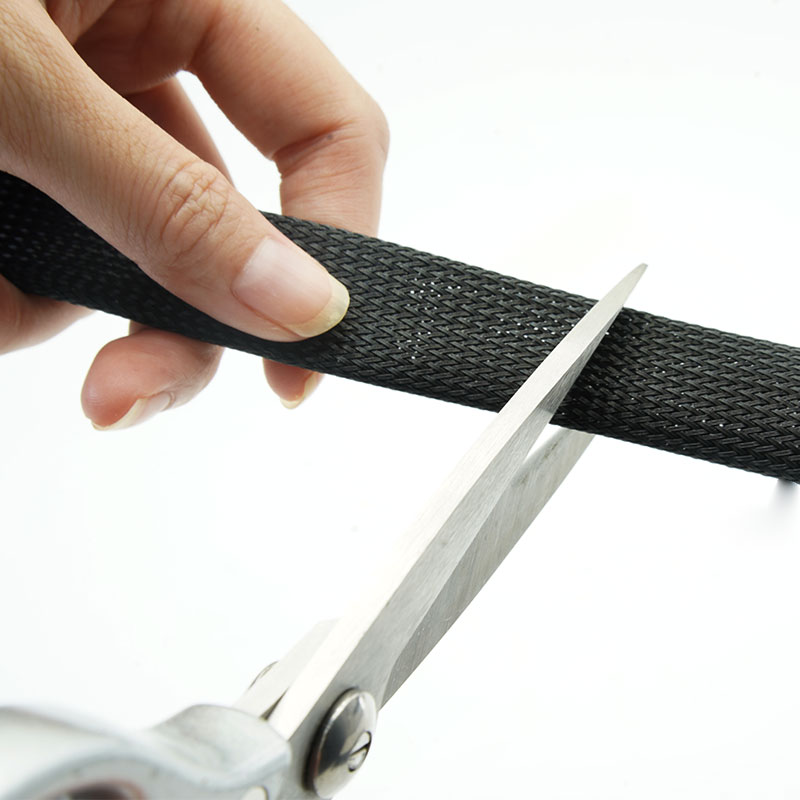

01. Peut-on couper le BRS-PET-CC avec des ciseaux ordinaires ?
Oui. Il est conçu pour une coupe nette avec des ciseaux ordinaires homologués. L'outil et la méthode de production doivent néanmoins être qualifiés, car l'état de la lame et la technique de coupe influent sur le résultat.
02. Est-ce que le tissu ne s'effiloche absolument pas ?
Il est conçu pour réduire l'effilochage, mais les résultats dépendent de la machine de coupe et de la manipulation.
03.Pouvez-vous fournir des pièces prédécoupées ?
Oui, avec tolérance de longueur, finition et emballage convenus.
04. Comment devrions-nous l'approuver ?
Tester un échantillon en utilisant le même équipement de découpe que celui prévu pour la production.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du faisceau, le connecteur le plus grand, l'environnement d'utilisation, la norme de test requise, vos besoins en matière de découpe ou d'emballage, ainsi que la quantité estimée. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
