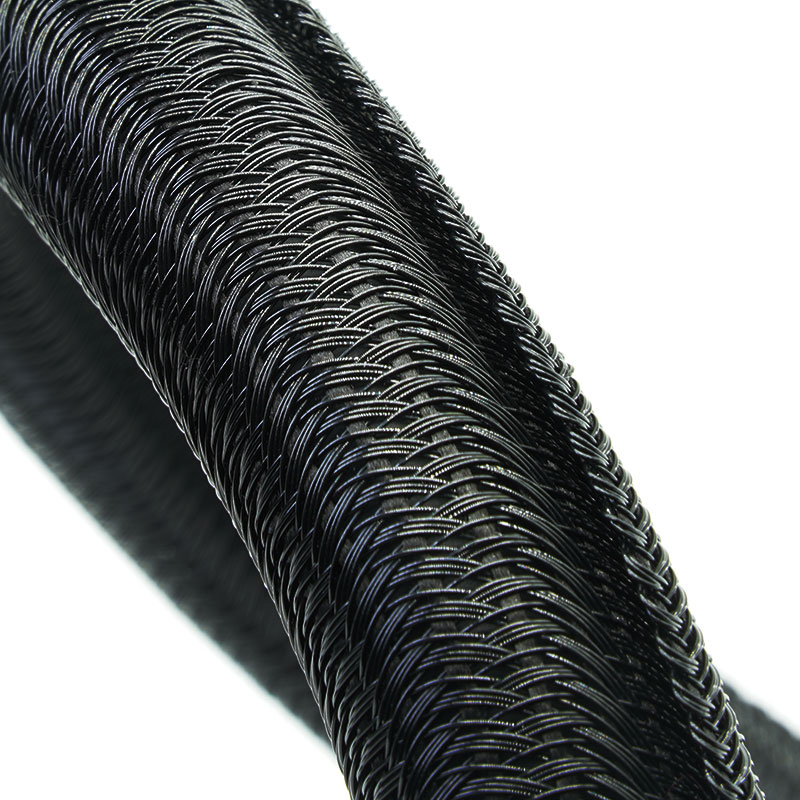

Pourquoi choisir la gaine tressée fendue SBW-PET ?
1. Évitez de retirer le connecteur
La conception auto-enroulante divisée s'installe autour des faisceaux de câbles terminés, réduisant ainsi le temps de démontage lors de la production, des mises à niveau et des réparations.
2. Abrasion et désordre du câble de commande
La tresse en PET regroupe les fils conducteurs et limite les frottements réguliers contre les panneaux, les boîtiers et les composants voisins.
3. Gardez les câbles accessibles.
Le manchon peut être ouvert localement pour inspection, dérivation ou ajout de câbles, ce qui simplifie la maintenance sur le terrain.
4. Gérer les changements de forme des faisceaux
Le manchon peut être ouvert localement pour inspection, dérivation ou ajout de câbles, ce qui simplifie la maintenance sur le terrain.
Caractéristiques principales
1. Installation de rénovation facile

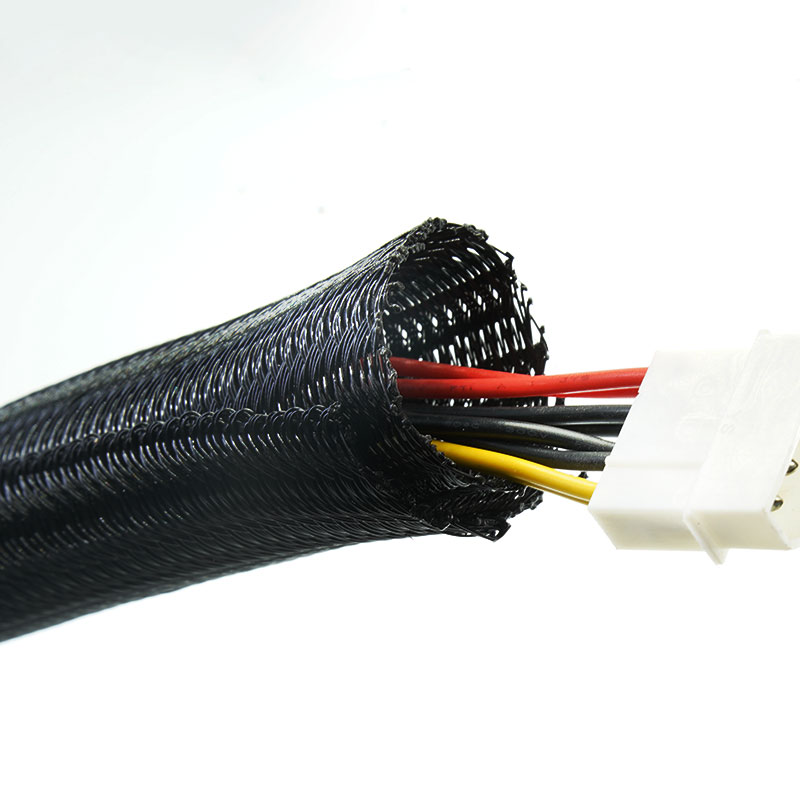

S'installe autour des faisceaux de câbles assemblés sans retirer les connecteurs.
2. Accès aux câbles fonctionnels
La structure auto-enveloppante assure la couverture tout en permettant les extensions et la maintenance ultérieure.
3. Protection légère contre l'abrasion

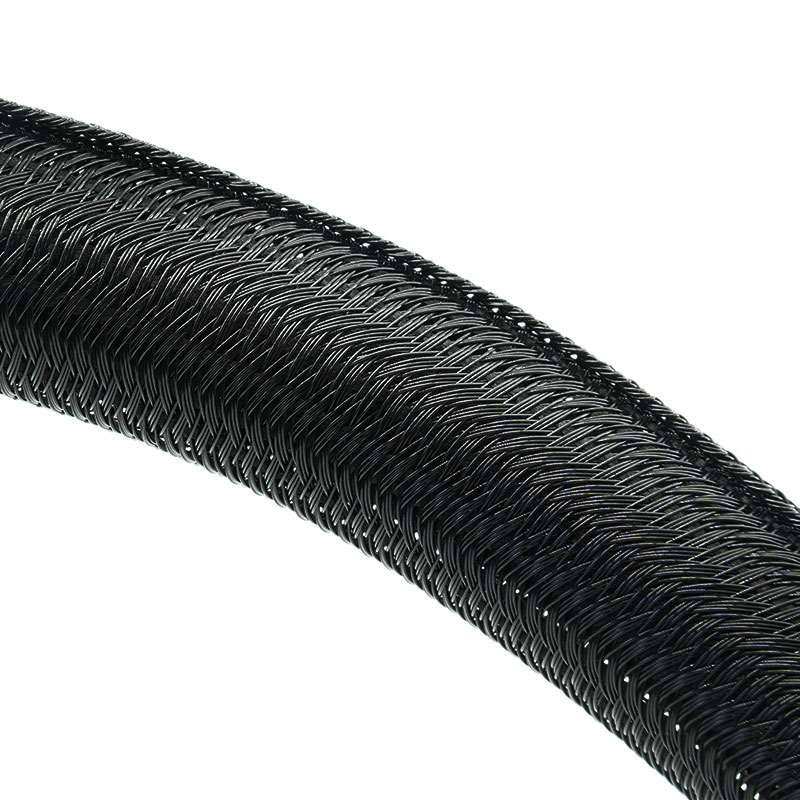

La tresse monofilament PET protège les surfaces des câbles sans nécessiter de conduit rigide.
4. Acheminement flexible des faisceaux de câbles
La gaine suit des trajectoires courbes et s'adapte aux formes irrégulières des faisceaux.
5. Couverture enveloppante sécurisée

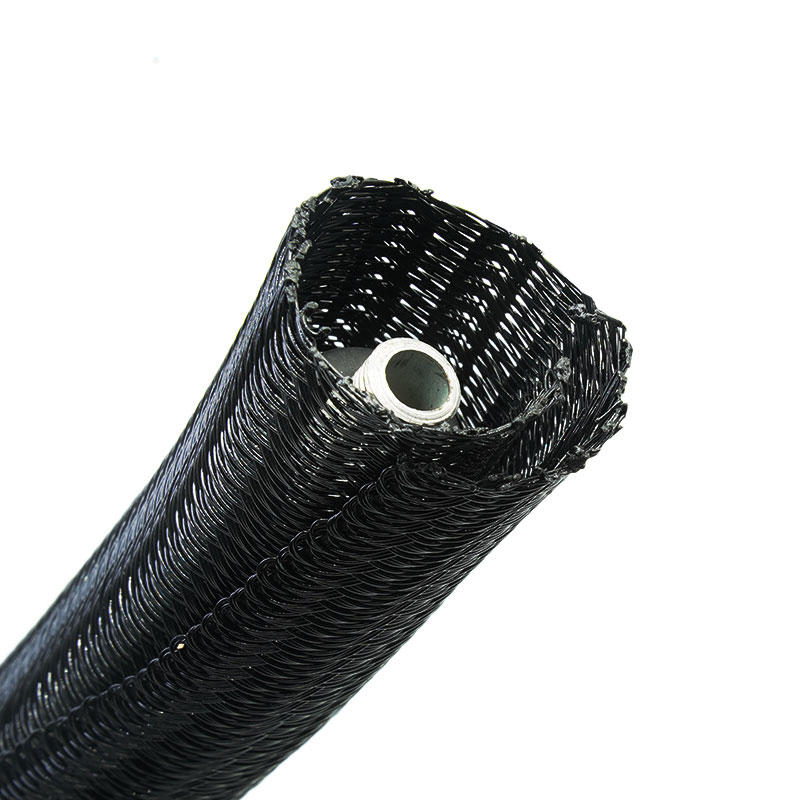

La construction à recouvrement referme le faisceau et contribue à maintenir les câbles individuels en place.
6. Capacité de chargement extensible
L'ouverture flexible permet de compenser les variations de diamètre modérées le long du harnais.
7. Options d'approvisionnement personnalisées
Le diamètre, la couleur, la longueur de coupe, l'emballage et l'étiquetage peuvent être personnalisés sous réserve d'une validation en production.
| Matériel | Monofilament et multifilament PET |
| Construction | tresse fendue auto-enroulante |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | FMVSS 302 |
| Résistance à l'abrasion | ISO 6722 Classe 10, ≥ 4 000 cycles |
| Résistance aux liquides | Référence : GMW14327 |
| Couleur standard | Noir |
| Certification | RoHS, REACH |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
Intérieurs automobiles et faisceaux de câbles généraux pour véhicules
Organise et protège le câblage passant autour des tableaux de bord, des portes, des sièges et des équipements intérieurs, contribuant ainsi à réduire l'abrasion des câbles, les fils desserrés et les difficultés d'installation.
Machines industrielles et armoires de commande
Regrouper les câbles de commande, de capteurs et d'alimentation à l'intérieur des machines et des armoires électriques, contribuant ainsi à prévenir le désordre des câbles, l'usure des surfaces et les difficultés de maintenance.
Robotique et équipements automatisés
Offre une protection flexible aux câbles acheminés le long de trajectoires courbes ou modérément mobiles, aidant à gérer les flexions répétées, les contacts entre câbles et les acheminements complexes.
Appareils électriques et assemblages électroniques
Permet de regrouper proprement les câbles internes et de les protéger du contact avec les boîtiers, les composants et les arêtes vives, tout en préservant l'accès pour l'assemblage et l'inspection.
Rénovation de l'organisation des câbles et maintenance sur le terrain
S'installe autour des faisceaux de câbles existants ou terminés sans déconnecter les connecteurs, simplifiant ainsi les mises à niveau, les réparations et les ajouts de câbles.
Caractéristiques
Mesurez le diamètre extérieur du faisceau de câbles fini à ses points les plus petits et les plus grands, y compris les connecteurs, les dérivations et les points de fixation. Choisissez une gaine qui se ferme avec un recouvrement suffisant sur toute la longueur du faisceau. Précisez également l'environnement d'installation, le niveau d'abrasion, la fréquence d'accès requise, la couleur, la longueur de coupe et toute norme d'inflammabilité ou norme industrielle applicable.
Personnalisation disponible
MJ FLEX fournit un soutien aux fabricants d'équipement d'origine (OEM) et aux concepteurs et fabricants d'équipement d'origine (ODM), depuis la sélection des matériaux et de la construction jusqu'aux exigences de production en série, en passant par l'échantillonnage et l'emballage :
• Couleur, longueur de coupe et longueur de la bobine.
• Densité et couverture des tresses.
• Étiquettes, codes-barres, kits et emballages.
• Échantillons, exigences d'inspection et documents justificatifs.
• SBW-PET-UV — Gaine tressée auto-enveloppante résistante aux UV
• SBW-PET-FR-V0 — Gaine auto-enveloppante ignifugée UL94 V-0
• SBW-PET-FR-EN45545 — EN45545 gaine tressée auto-fermante pour applications ferroviaires
• SBW-PET-RR — Gaine tressée fendue résistante aux rongeurs
01. Peut-on l'installer sans débrancher le faisceau de câbles ?
Oui. La structure en deux parties s'enroule autour d'un faisceau assemblé et convient à une installation en rénovation.
02. Le manchon reste-t-il accessible après l'installation ?
Oui. Il peut être ouvert localement pour inspection, réparation ou ajout de câbles, bien que les manipulations répétées doivent être prises en compte lors du choix de la construction.
03. La version standard convient-elle à un projet certifié ignifuge ?
Utilisez la version VW-1, UL 94 V-0 ou EN 45545 correspondante lorsque le cahier des charges du projet exige une norme de performance incendie définie.
04. Comment choisir la bonne taille ?
Veuillez indiquer la plage de diamètres extérieurs du faisceau et, si possible, un schéma ou un échantillon. MJ FLEX peut vérifier la couverture et le chevauchement avant la production.
05. Comment faut-il le couper ?
Utilisez un couteau chauffant à température contrôlée pour sceller le bord du PET et réduire l'effilochage.
06. Des couleurs, des longueurs et des emballages personnalisés sont-ils disponibles ?
Oui. La quantité minimale de commande et le délai de livraison dépendent de la couleur, de la taille, de la longueur de coupe, de l'étiquetage, de l'emballage et des exigences d'inspection.
Demander un échantillon ou un devis
Pour obtenir une recommandation technique et un devis précis, veuillez fournir :
1. Diamètre minimal et maximal du faisceau.
2. Taille du plus grand connecteur, branche ou transition.
3. Taille de manchon requise et longueur installée.
4. Température de fonctionnement et points d'abrasion.
5. Documents requis concernant l'inflammabilité, l'abrasion et la conformité.
6. Couleur, longueur de coupe, étiquettes et emballage.
7. Quantité de l'échantillon, quantité commandée et calendrier de livraison.
