Gaine tressée extensible en PET ignifugé

La gaine tressée extensible en PET MJ FLEX BRS-PET-FR est conçue pour les faisceaux de câbles répondant aux exigences de résistance au feu VW-1. Elle combine une construction en PET ignifugé avec un passage de connecteurs, une protection contre l'abrasion et une grande flexibilité de câblage pour les équipements électriques, les armoires et les faisceaux industriels. Le rapport applicable doit être comparé à la configuration exacte commandée.

  • Matériel :

    PET Monofilament

  • Température de fonctionnement :

    -40℃~ +150℃

  • Point de fusion :

    240+(-)10℃

  • inflammabilité :

    VW-1

  • Couleur standard :

    Black

  • Certification :

    Rohs,Reach,Halogen Free,CSA

  • MOQ :

    1 Spool

  • Pourquoi choisir BRS-PET-FR ?

    • Répondre aux spécifications VW-1

    Offre une option de performance ignifuge définie au lieu de se fier à une allégation générique de retardateur de flamme.

    •Protéger les câbles de l'usure courante

    La tresse forme une barrière sacrificielle entre les gaines des câbles et les surfaces environnantes.

    • Installer par-dessus les terminaux existants

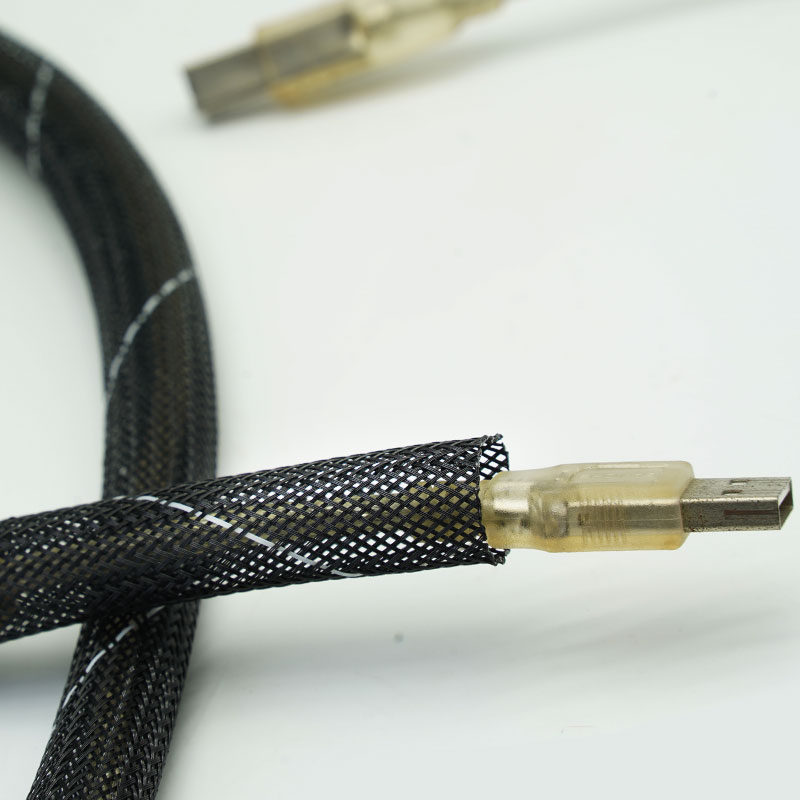

    L'extension permet l'assemblage au-dessus des connecteurs et des faisceaux de câbles irréguliers.

    • Simplifier l'approbation technique

    La sélection des produits et des documents peut être harmonisée avant l'établissement du devis.



    Caractéristiques principales

    1. Performances de la flamme VW-1
    La construction de référence est conçue pour répondre aux exigences spécifiées en matière de flamme verticale.
    2. Fil PET ignifugé
    Allie durabilité et contrôle de la flamme.
    3. Structure tressée extensible
    Convient à plusieurs diamètres de faisceaux et profils de connecteurs.
    4. Protection flexible contre l'abrasion
    Contribue à réduire les dommages causés par le frottement dans les équipements et les boîtiers.
    5. Construction ouverte légère
    Maintient la flexibilité et évite l'encombrement inutile.
    6. Extrémités coupées thermoscellables
    La découpe au couteau chaud permet de contrôler l'effilochage.
    7. Assistance documentaire en matière de conformité
    Les rapports et déclarations pertinents peuvent être consultés avant la commande.



    Données techniques

    MatérielPET ignifugé
    Constructiontresse extensible
    Température de fonctionnement-40 °C à +150 °C
    Point de fusion240 ± 10 °C
    inflammabilitéVW-1
    Résistance à l'abrasionMoyen
    Épaisseur de paroi0,65 ± 0,05 mm
    Couleur standardNoir
    CertificationRoHS, REACH, sans halogène, VW-1, FMVSS302, CSA
    Sans halogèneOui
    Résistant aux UVOui
    Outil de coupeCouteau chaud

    Caractéristiques
    Référence
    Largeur à plat (W)
    Plage étendue (mm)
    Mur
    Épaisseur
    (mm)
    Emballage
    Longueur
    (m/bobine)
    Pouce
    mm
    Min.(I)
    Max.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.

    Applications typiques
    armoires de commande industrielles
    Organise le câblage interne tout en répondant à une exigence spécifique de la norme VW-1.
    équipements électriques et électroniques
    Protège les câbles d'alimentation, de signal et de communication contre l'abrasion courante.
    Appareils et instruments
    Regroupe les faisceaux de câbles internes lorsque le gainage ignifuge est requis.
    équipement d'automatisation
    Protège le câblage des capteurs et des commandes acheminé autour des châssis et des modules.
    Équipements de charge et d'alimentation
    Recouvre les faisceaux de câbles auxiliaires à l'intérieur des armoires électriques, sous réserve d'un examen au niveau du système.

    Comment sélectionner

    Précisez le type de faisceau de câbles, la taille du connecteur, l'environnement d'utilisation et le type d'essai de flamme requis. La norme VW-1 ne remplace pas les normes UL 94 V-0, EN 45545-2 ni les essais de combustion automobile. Vérifiez la conformité de la documentation avec la taille sélectionnée avant validation.
    Personnalisation disponible



    Personnalisation disponible

    • Diamètre nominal - Dimensionné pour le connecteur et le faisceau installé.

    • Couverture de tresse - Examiné dans les limites de construction approuvées.

    • Service de coupe - Pièces préparées pour un assemblage de harnais répétable.

    • Étiquettes et emballage - Étiquettes privées, codes de lot et longueurs de rouleaux personnalisées.



    Tests et conformité

    La certification VW-1 s'applique à la construction testée de référence. Elle ne constitue pas une certification globale du faisceau de câbles ou de l'équipement fini et n'est pas équivalente à la norme UL 94 V-0. Les documents relatifs aux réglementations RoHS et REACH, ainsi qu'à l'absence d'halogènes, peuvent être fournis pour les matériaux certifiés.



    Assurance qualité

    • Contrôle des matériaux approuvés - La production utilise la formulation PET ignifuge définie.

    • Surveillance en cours de processus - Le motif, le diamètre et la couverture du tressage sont vérifiés.

    • Vérification de la longueur et de l'apparence - Les rouleaux sont vérifiés quant à leur longueur, leurs extrémités et l'absence de défauts.

    • Examen des documents de publication - Les étiquettes requises et les fichiers de conformité sont vérifiés avant l'expédition.

    Foire aux questions

    01. La norme VW-1 est-elle identique à la norme UL 94 V-0 ?
    Non. Ce sont des classifications différentes pour les essais de flamme.
    02. La gaine peut-elle être fournie prédécoupée ?
    Oui, avec les tolérances et la finition convenues.
    03. Le noir est-il la couleur standard ?
    Oui ; les autres couleurs nécessitent un examen du matériau et un test de couverture.
    04. Pouvez-vous fournir un rapport de test ?
    Les documents pertinents pourront être fournis après confirmation des travaux de construction demandés.



    Demander un échantillon ou un devis

    Veuillez indiquer le diamètre du faisceau, le connecteur le plus grand, l'environnement d'utilisation, la norme de test requise, vos besoins en matière de découpe ou d'emballage, ainsi que la quantité estimée. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
