Pourquoi choisir GF-FH-SR ?
•Protéger les lignes vulnérables à proximité de fortes chaleurs
Crée une barrière thermique autour des flexibles hydrauliques, des câbles et des tuyauteries situés à proximité des fours, des systèmes d'échappement et des équipements de traitement à chaud.
•Gérer plusieurs risques thermiques
La conception du produit vise à offrir une protection contre divers risques thermiques, notamment la chaleur rayonnante, l'exposition directe aux flammes et les projections de métal en fusion.
•Allier isolation et flexibilité du tracé

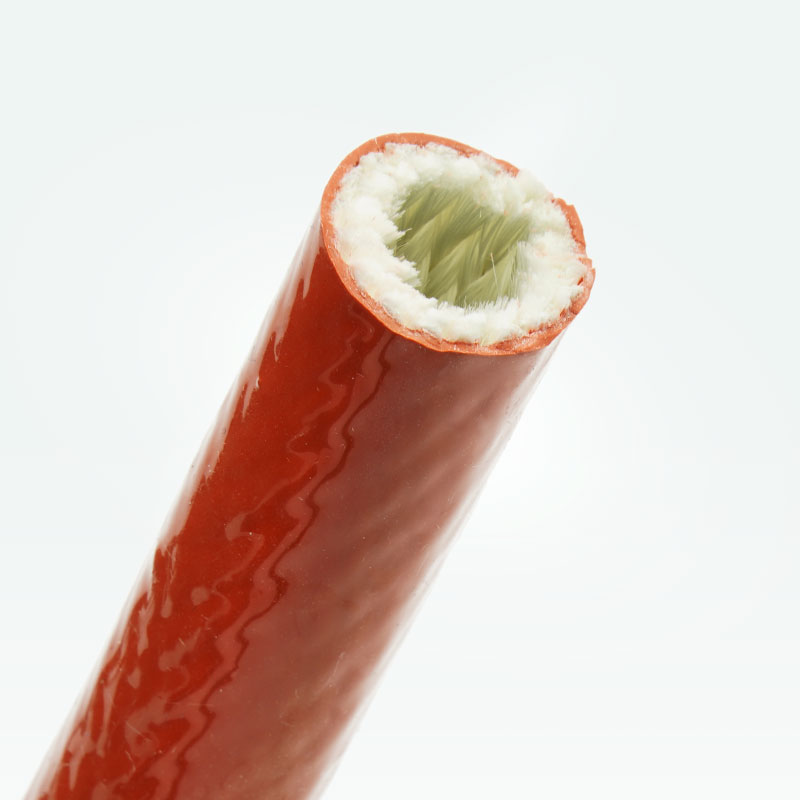

La structure flexible en fibre de verre tissée permet le passage des tuyaux et des câbles incurvés, tandis que le revêtement extérieur en caoutchouc de silicone améliore encore la flexibilité, la durabilité et la résistance aux intempéries.
• Couvre une large gamme de diamètres d'assemblage
Disponibles dans des diamètres intérieurs allant de 6 à 150 mm, assurant la protection des petits câbles, des tuyaux hydrauliques et des tuyaux ou faisceaux de tuyaux de plus grande taille.
Caractéristiques principales
1.Substrat en fibre de verre E-Glass
Utilise un renfort tubulaire tissé sans alcali pour l'isolation à haute température.
2.Revêtement en silicone haute température
Le manchon en fibre de verre est recouvert d'une couche de caoutchouc silicone résistant aux hautes températures.
3.Large plage de températures de fonctionnement
Conçu pour des températures de fonctionnement continues de −50°C à +260°C, permettant une utilisation dans des environnements industriels à basse et haute température.
4.Protection contre l'exposition aux hautes températures
Offre une protection contre la chaleur rayonnante, les flammes et les projections de métal en fusion.
5.Conception tubulaire flexible
Sa construction tubulaire flexible permet de s'adapter aux courbures normales des tuyaux et des câbles tout en maintenant une protection externe continue.
| Matériel | Fibre de verre E + Caoutchouc silicone résistant aux hautes températures |
| Température de fonctionnement | -50℃~+260℃, pic jusqu'à 3000°F (1650°C) |
| Tension nominale | 7 kV-25 kV |
| inflammabilité | VW-1 |
| Couleur standard | Rouge (couleur personnalisable) |
| Certification | RoHS, REACH |
| Outil de coupe | Ciseaux |
Caractéristiques
Référence | diamètre intérieur | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
| mm | pouce |
| GF-FH-SR-006-RD | 6 | 1/4" | 1.5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2.5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Applications typiques
Aciéries et fonderies
Contribue à protéger les tuyaux, les câbles et les canalisations de la chaleur rayonnante et des projections de métal en fusion à proximité des zones de coulée et de traitement des métaux.
Équipements hydrauliques à proximité des fours
Réduit l'exposition thermique directe susceptible de durcir, de fissurer ou de vieillir prématurément les gaines des flexibles hydrauliques.
Cellules de soudage et de travail à chaud
Protège les conduites de service contre les étincelles intermittentes, la chaleur et les sources de flammes à proximité, lorsque le tracé ne peut être éloigné.
Zones du moteur et de l'échappement
Fournit une couche isolante autour des conduites compatibles passant à proximité de collecteurs chauds, de composants d'échappement ou de moteurs industriels.
Mesurez le plus grand diamètre extérieur de l'ensemble protégé, y compris les joints, les colliers et les élargissements locaux. Choisissez un diamètre intérieur permettant l'installation sans comprimer le tuyau ni laisser un manchon trop lâche.
Cartographiez la source de chaleur, la distance, l'orientation, la durée d'exposition et précisez si le danger provient du rayonnement thermique, d'une flamme directe ou de projections de métal en fusion. Contrôlez les coudes et les mouvements tout au long du cycle de fonctionnement de l'équipement. Définissez comment les extrémités des manchons seront fixées et protégées contre l'effilochage et la contamination.
Personnalisation disponible
•Diamètre et épaisseur de paroi-Une gamme de diamètres intérieurs standard est disponible, avec des dimensions et des épaisseurs de paroi personnalisées en fonction des exigences du projet.
•Options de couleur -Plusieurs options de couleurs sont disponibles pour répondre aux préférences des clients et aux exigences des projets.
•Préparation de la longueur et de l'emballage -Des longueurs sur mesure sont disponibles, la découpe et la livraison étant organisées selon les spécifications confirmées.
•Identification et emballage - L'étiquetage des produits, l'identification des lots et les emballages personnalisés sont disponibles pour répondre aux exigences d'identification et de livraison.exigences.
Le manchon coupe-feu en fibre de verre revêtu de silicone GF-FH-SR est conforme aux rapports d'essais UL 1441 et aux documents de conformité RoHS et REACH. Ces documents attestent de la conformité du produit aux exigences en matière de matériaux et de sécurité.
La qualité des produits est contrôlée par la vérification des matières premières, l'inspection du revêtement, les contrôles dimensionnels et la surveillance du processus de fabrication afin de garantir une construction homogène et une protection thermique fiable.
•Vérification des matières premières -Le substrat en fibre de verre, les matériaux de revêtement en silicone et les enregistrements de matériaux pertinents sont vérifiés par rapport aux spécifications du produit confirmées.
•Inspection dimensionnelle -Le diamètre intérieur, l'épaisseur de paroi et la longueur finie sont contrôlés selon les méthodes spécifiées afin de vérifier leur conformité aux tolérances dimensionnelles applicables.
• Inspection visuelle et de la qualité de fabrication -Les produits sont inspectés afin de détecter les fissures, les dommages au revêtement, la contamination, les irrégularités de construction et autres défauts susceptibles d'affecter leur apparence ou leur aptitude à l'emploi.
• Inspection finale et mise en conformité -Les spécifications du produit, sa couleur, sa quantité, son emballage et ses étiquettes sont vérifiés avant l'expédition afin de garantir leur conformité avec les exigences de la commande confirmée.
01. À quoi sert un manchon coupe-feu en fibre de verre recouvert de silicone ?
Une gaine coupe-feu en fibre de verre revêtue de silicone protège les flexibles, câbles et canalisations hydrauliques fonctionnant à proximité de sources de haute température. Elle contribue à réduire les effets de la chaleur rayonnante, des flammes et des projections de métal en fusion.
02. Quelle est la température de fonctionnement continue du GF-FH-SR ?
La plage de températures de fonctionnement continu spécifiée est de −50 °C à +260 °C. L'exposition thermique maximale est différente de la température de service continue et ne doit pas être interprétée comme une valeur nominale de fonctionnement continu.
03. Comment choisir le diamètre de manchon coupe-feu approprié ?
Mesurez le diamètre extérieur maximal du tuyau, du câble, du tube ou du faisceau complet, raccords et sections élargies compris. Tenez compte des coudes et du jeu nécessaire à l'installation, et choisissez un diamètre intérieur permettant une installation sans jeu excessif ni restriction de mouvement.
04. Comment le GF-FH-SR doit-il être inspecté et entretenu ?
Inspectez périodiquement le manchon conformément au plan de maintenance de l'équipement afin de détecter toute fissure du revêtement, tout dommage, toute usure, toute contamination ou tout jeu. En cas de dommages importants, réévaluez son adéquation aux conditions thermiques de fonctionnement et remplacez-le si nécessaire.
Demander un échantillon ou un devis
Veuillez nous communiquer le diamètre extérieur de l'ensemble protégé, les dimensions du raccord, la longueur de manchon requise, la température de la source de chaleur, la distance par rapport à la source, la durée d'exposition prévue, les risques de flamme ou d'éclaboussures, les mouvements, le mode de fixation, la couleur et la quantité. MJ FLEX peut examiner le modèle GF-FH-SR, vous fournir la documentation technique applicable et vous faire parvenir un échantillon ou un devis pour évaluation.
