Pourquoi choisir la gaine tissée STW-PET-FR-V0 ?
1. Satisfaire à une exigence de matériau V-0 définie
La construction mentionnée soutient les projets spécifiant UL 94 V-0 plutôt qu'une allégation FR générique.

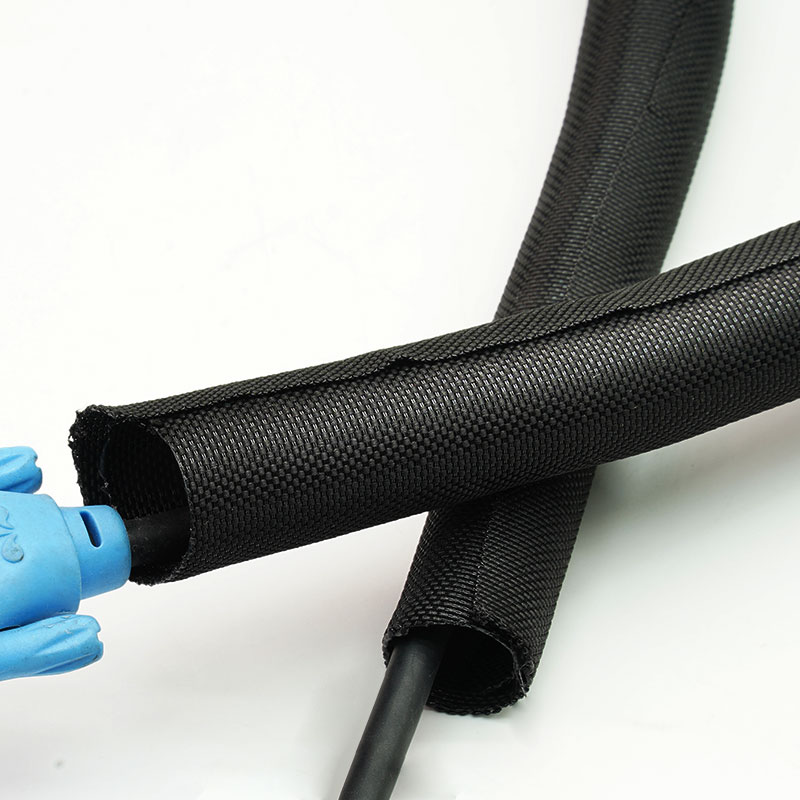

2. Moderniser les faisceaux de câbles existants
L'entrée latérale permet d'ajouter une protection ignifuge sans retirer les bornes.
3. Maintenir le câblage des équipements en bon état de fonctionnement.
Le manchon se rouvre pour inspection, remplacement et accès à la succursale.
4. Approbation distincte du matériel et du système
La documentation peut être examinée tout en reconnaissant que l'équipement final peut nécessiter sa propre évaluation.
Caractéristiques principales
1. Performances du matériau UL 94 V-0
La construction de référence est conforme à la classification d'inflammabilité des plastiques spécifiée.

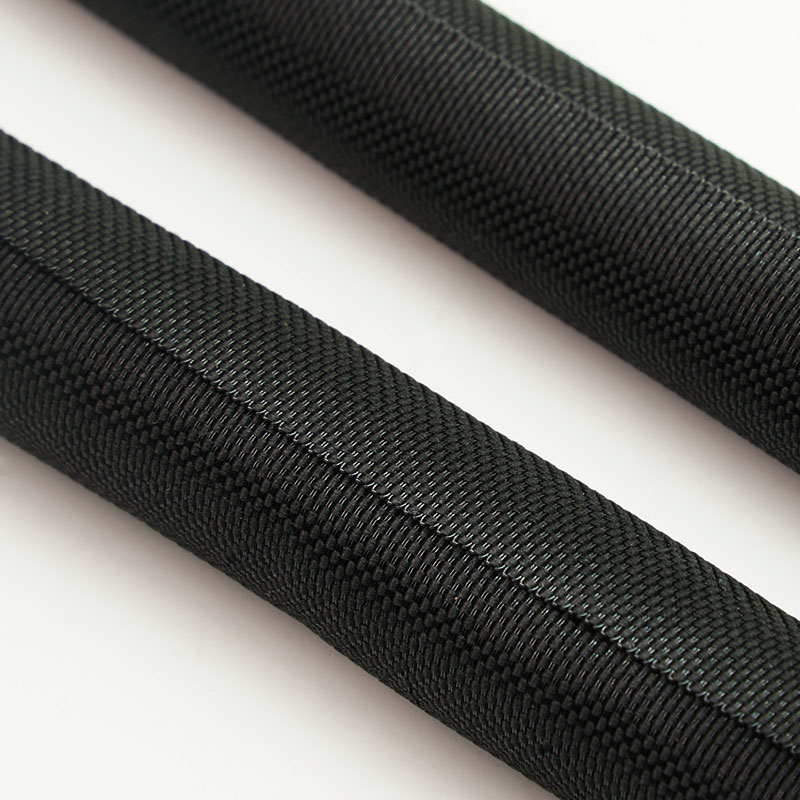

2. Construction à fermeture automatique
S'enroule autour des câbles existants et revient en position fermée.
3. PET tissé ignifugé
Allie la flexibilité du textile à un comportement contrôlé de la flamme du matériau.

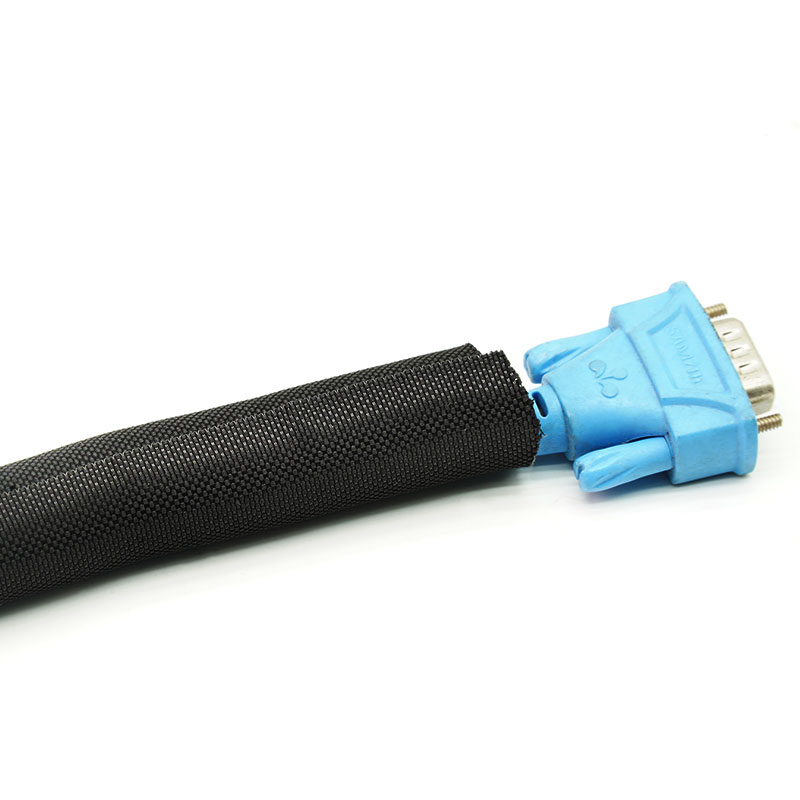

4. Accès pour la rénovation et la maintenance
Permet l'installation et la maintenance sans retrait du connecteur.
5. Protection flexible contre l'abrasion
Contribue à limiter l'usure des gaines de câbles à l'intérieur des équipements et des armoires.
6. Chevauchement contrôlé
Assure une couverture continue lorsqu'elle est correctement dimensionnée.
7. Assistance documentaire en matière de conformité
Les rapports et déclarations applicables peuvent être mis en correspondance avec la construction commandée.
| Matériel | Monofilament PET ignifuge + multifilament 900D |
| Construction | Emballage fendu à fermeture automatique |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40 °C à +150 °C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V0 |
| Résistance à l'abrasion | Se référer à la norme ISO 6722 |
| résistance au vieillissement | Se référer à la norme ISO 6722 |
| Résistance aux liquides | Se référer à GMW14327 |
| Couleur standard | Noir |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | Taille nominale (mm) | Largeur d'étalement
(mm) | Plage de diamètre du faisceau (mm) | Emballage Longueur (m/bobine) |
Min | Max |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Remarque : Sélectionnez la taille en fonction du diamètre réel du faisceau et assurez-vous d'un chevauchement d'au moins 35 % après l'installation.
Applications typiques
armoires de commande électrique
Protège le câblage organisé d'alimentation, de signal et de commande lorsque les performances du matériau V-0 sont spécifiées.
Équipements de batteries et de stockage d'énergie
Enveloppe les faisceaux auxiliaires et basse tension tout en préservant l'accès pour la maintenance.
Équipement de recharge
Protège les groupes de câbles à l'intérieur des modules et des boîtiers soumis à un contrôle au niveau de l'équipement.
Appareils et instruments
Recouvre le câblage interne passant à proximité des boîtiers et des composants.
équipement de production électronique
Ajoute une protection efficace aux câbles terminés.
Veuillez confirmer que la classification spécifiée est bien UL 94 V-0 ; elle n’est pas interchangeable avec VW-1 ni EN 45545-2. Indiquez la plage de câblage, les exigences de chevauchement, la température, le lieu d’installation et les documents requis. L’approbation doit faire référence aux matériaux et à la construction exacts commandés.
Personnalisation disponible
• Sélection de tailles approuvées - Diamètre et chevauchement adaptés au faisceau de câbles.
• Pièces prédécoupées - Longueurs de projet avec tolérances dimensionnelles et d'extrémité convenues.
• Étiquettes de traçabilité - Références de lot, de projet et de document sur l'emballage.
• Emballage OEM - Rouleaux de longueur personnalisée, kits, étiquettes et cartons.
La norme UL 94 V-0 s'applique au matériau ou à la construction de la gaine de référence et ne certifie pas le faisceau ou l'équipement complet. Elle diffère des normes VW-1, FMVSS 302 et EN 45545-2. Les documents RoHS, REACH et relatifs à l'absence d'halogènes doivent être vérifiés en fonction de la construction fournie.
• Matériau FR contrôlé - Le fil ignifuge homologué est vérifié avant la production.
• vérification du chevauchement - La fermeture est vérifiée sur l'ensemble du faisceau spécifié.
• traçabilité des processus - Les lots de matériel et de production sont conservés.
• Libération documentée - Les dimensions, l'apparence, les étiquettes et les fichiers demandés sont vérifiés.
01. La norme UL 94 V-0 est-elle identique à la norme VW-1 ?
Non. Il s'agit de classifications de tests différentes et elles ne peuvent être substituées sans autorisation.
02. La certification V-0 couvre-t-elle l'ensemble du faisceau de câbles ?
Non. Cela s'applique au matériau ou à la construction du manchon mentionnés.

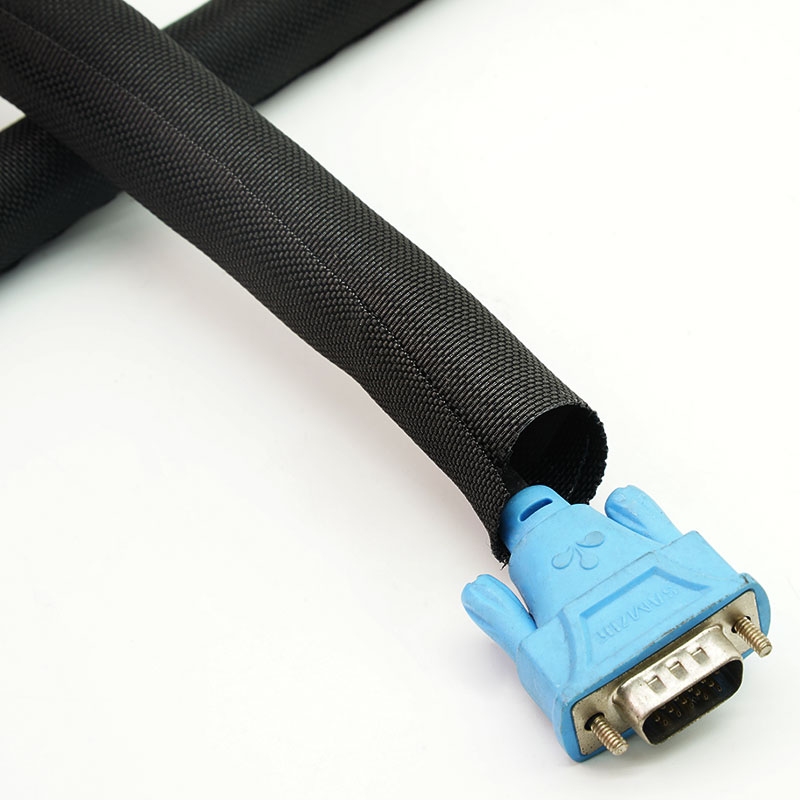

03. Peut-il être installé après la pose des connecteurs ?
Oui. Sa conception enveloppante divisée permet une installation par entrée latérale.
Demander un échantillon ou un devis
Veuillez indiquer la gamme de câbles, l'environnement d'installation, la norme requise, la longueur de coupe et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira un échantillon ou un devis.
