Pourquoi choisir BRS-PET-OE ?
• Connecteurs transparents surdimensionnés
La capacité de passage élargie permet à la gaine de se déplacer au-dessus des bouchons et des raccords que les tresses extensibles ordinaires ne peuvent pas accueillir.
• Protéger les ensembles pré-terminés
L'installation peut être effectuée après la mise en place des connecteurs, réduisant ainsi la nécessité de débrocher, de reconnecter ou de reconstruire le faisceau.
• Gérer les transitions de diamètre abruptes
La géométrie de la tresse ouverte s'adapte aux coques arrière des connecteurs, aux épissures et autres augmentations locales de la taille de l'assemblage.
• Réduire la complexité de taille des ensembles variables
Une construction OverExpand soigneusement sélectionnée peut couvrir une gamme d'assemblages plus large, simplifiant potentiellement l'inventaire des manchons et la planification de l'installation.
Caractéristiques principales

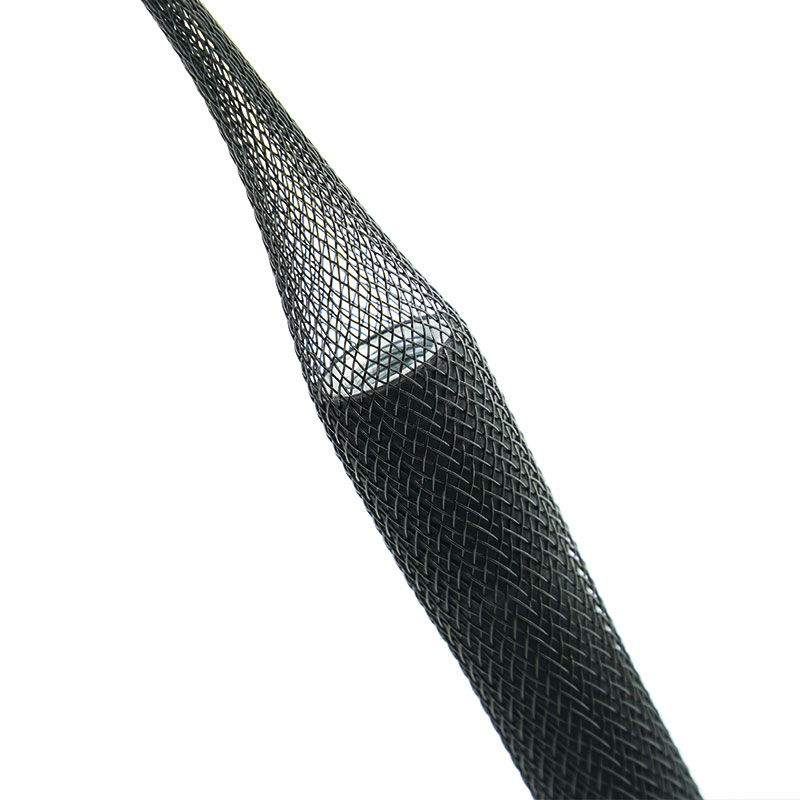

1. Expansion améliorée du passage transversal
La tresse s'ouvre largement pour permettre le passage des connecteurs, des prises et autres composants de grande taille.

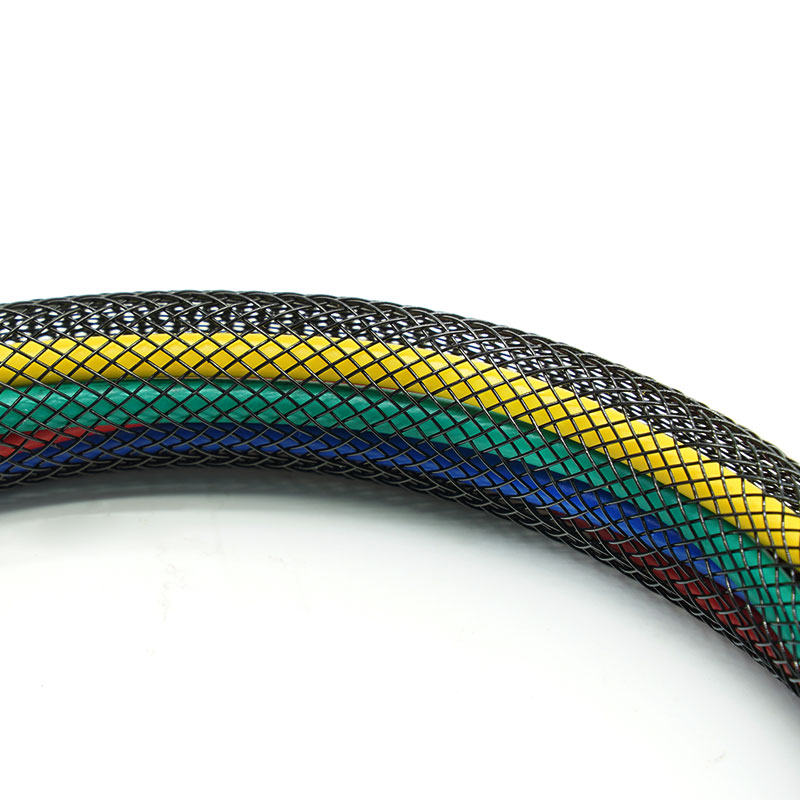

2. Récupération autour du faisceau de câbles
Après avoir franchi l'obstacle, la gaine se contracte vers le diamètre plus petit du faisceau pour un confinement pratique du câble.
3. Installation facile avec connecteurs
Permet le gainage après terminaison sans avoir à couper ou à retirer de nombreux composants installés.

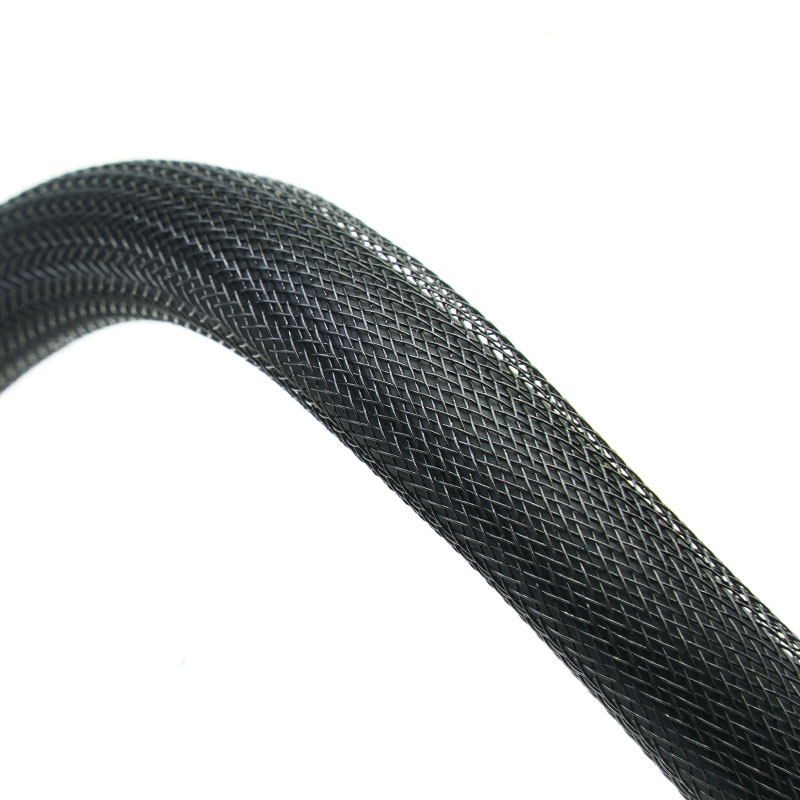

4. Construction en monofilament PET
Offre une protection mécanique légère et une manipulation flexible pour les faisceaux de câbles et de fils.
5. Adaptabilité aux profils irréguliers
Suit les épissures, les transitions et les changements modérés de faisceaux le long de la route protégée.
6. Réduction des perturbations liées à l'assemblage
Permet de raccourcir les étapes d'installation là où les tubes conventionnels nécessiteraient le démontage des connecteurs.
7. Conception d'extension spécifique au projet
La taille nominale, les exigences de passage, la géométrie de la tresse, la longueur et l'emballage peuvent être examinés en fonction de l'application.
| Matériel | monofilament PET |
| Construction | tresse tubulaire hautement extensible |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL 94 V2 |
| Couleur standard | Noir |
| Gamme de tailles | dimensions nominales spécifiques au projet |
| Certification | RoHS, REACH, sans halogène |
| Outil de coupe | Couteau chaud |
| Formulaire de fourniture | Rouleaux en vrac ou longueurs coupées sur mesure |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Applications typiques

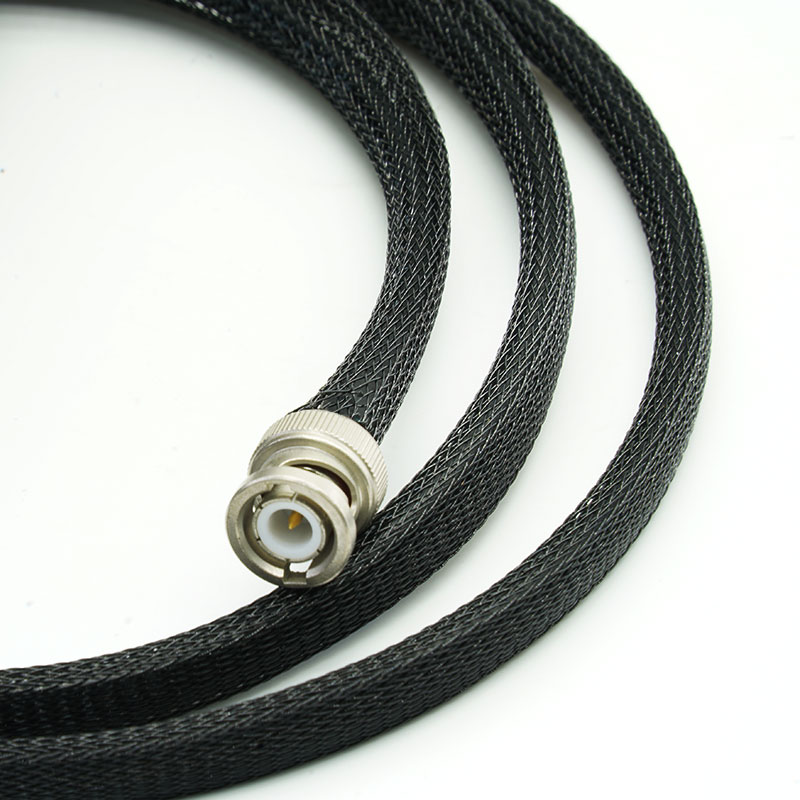

Câbles pré-terminés
Permet de passer par-dessus les prises installées afin d'ajouter une gaine de protection sans avoir à débrocher ni à remplacer les connecteurs.
faisceaux de câbles pour l'automobile et l'équipement
Recouvre les câblages comportant des capots arrière de connecteurs, des jonctions de dérivation ou des changements de diamètre locaux qui compliquent l'installation par passage.
Câbles de données et de communication
S'adapte aux extrémités moulées et aux connecteurs d'interface tout en protégeant la section de câble plus petite située derrière eux.
Capteurs industriels et câbles de commande
Protège les câbles prêts à installer, équipés de bornes, de presse-étoupes ou de têtes de capteur plus larges que le faisceau de câbles.
Kits de remplacement et de modernisation
Permet aux techniciens d'ajouter ou de remplacer la protection tressée tout en conservant les terminaisons de câble d'origine lorsque l'accès lors de l'installation le permet.
Relevez deux dimensions distinctes : le diamètre du composant le plus volumineux que la gaine doit recouvrir et le diamètre minimal et maximal de la section de câble restant recouverte. Mesurez également la longueur du connecteur, les épaulements saillants et l’espace disponible pour l’installation. Une construction qui dégage le connecteur doit néanmoins permettre un recouvrement suffisant autour du faisceau final. L’expansion augmente l’ouverture de la tresse et provoque un raccourcissement longitudinal ; vérifiez donc le recouvrement et la longueur finale sur un assemblage réel ou un gabarit représentatif. Ne calculez pas la longueur de coupe à partir de la gaine détendue uniquement ; tenez compte du repli pour l’installation, des coudes de routage et de la tolérance d’extrémité requise.
Personnalisation disponible
Profil d'expansion - La géométrie de la tresse peut être analysée en fonction du rapport diamètre connecteur/diamètre du faisceau.
Dimensions et couverture nominales - Sélectionnées pour équilibrer le dégagement nécessaire au passage et l'aspect esthétique acceptable une fois installées.
Développement de la longueur de coupe - Des échantillons permettent de déterminer la longueur détendue correcte pour la couverture installée requise.
Couleur et emballage de production - Les couleurs du projet, les longueurs étiquetées, les bobines, les sacs et les kits d'assemblage sont disponibles sous réserve de quantité minimale de commande et de confirmation.
OverExpand décrit la géométrie d'installation et ne garantit pas à lui seul la résistance à la flamme, aux UV, la classe de température ni l'homologation automobile. La documentation relative aux matériaux (RoHS, REACH, etc.) peut être fournie pour la construction en PET confirmée. Toute déclaration relative à l'inflammabilité ou à l'environnement doit être liée au fil, à la couleur et au rapport d'essai précis. Le taux d'expansion, la couverture installée et la variation de longueur doivent être vérifiés à l'aide d'une méthode de mesure convenue et d'une combinaison représentative de connecteur et de faisceau.
Vérification par passage au-dessus du connecteur : la construction convenue est vérifiée par rapport à un diamètre de connecteur défini ou à une jauge client.
Vérification de la récupération et de la couverture - L'ajustement de la gaine est à nouveau vérifié sur la plage de faisceaux de câbles cibles après expansion.
Cohérence du parcours d'expansion - Les échantillons de production sont ouverts sur toute la plage de diamètres spécifiée afin d'identifier les expansions irrégulières, les accrocs ou les distorsions isolées du maillage.
Évaluation de la longueur installée - Le raccourcissement lié à l'expansion peut être vérifié lorsque la longueur de coupe finale est un élément critique du projet.
Autorisation d'expédition - La matière, la couleur, la longueur du rouleau ou de la coupe, les étiquettes, la quantité et l'emballage sont confirmés avant l'expédition.
01. Comment dimensionner le BRS-PET-OE ?
Utilisez à la fois le diamètre du connecteur le plus grand et le diamètre final du faisceau de câbles. Une gaine choisie uniquement pour le connecteur risque d'être trop ouverte ou trop lâche sur le câble.
02. La couverture restera-t-elle la même en cas d'expansion maximale ?
Non. Les mailles s'agrandissent à mesure que la tresse se dilate. Évaluez la couverture au diamètre d'installation réel.
03. Une seule taille peut-elle convenir à plusieurs diamètres de câble ?
Potentiellement, mais une récupération, une couverture et un aspect acceptables doivent être confirmés sur toute la gamme.
04. Peut-il être installé sur des connecteurs moulés ?
Souvent oui, à condition que le diamètre et la forme du connecteur le plus grand restent dans les limites de passage vérifiées de la construction sélectionnée.
Demander un échantillon ou un devis
Veuillez nous communiquer la gamme finale de câbles, les dimensions du plus grand connecteur, sa longueur et sa forme, la couverture requise, la longueur installée, la couleur et la quantité commandée. MJ FLEX étudiera votre projet et vous fournira un échantillon ou un devis BRS-PET-OE adapté.
