Pourquoi choisir BRS-PAMF ?Nylon Gaine multifilamentaire ?
• Protéger les surfaces sensibles des câbles
La surface de contact multifilamentaire plus souple contribue à réduire les marques et les contacts durs sur les gaines de câbles finies.
• Améliorer la flexibilité dans les itinéraires étroits
La tresse, semblable à du textile, épouse parfaitement les courbes et les formes irrégulières du harnais.
• Rendre l'assemblage manuel plus confortable
Le fil souple est plus facile à manipuler lors de l'assemblage d'équipements, de véhicules et d'appareils électroménagers.
• Contrôle de l'abrasion sans sensation de rigidité
La gaine constitue une couche protectrice contre l'usure tout en préservant la souplesse du harnais.
Caractéristiques principales
1. Fil multifilament de nylon doux
Crée une surface semblable à du textile pour la protection et la manipulation des câbles.
2. Couverture tressée conforme
S'adapte parfaitement aux faisceaux irréguliers et aux chemins de câbles courbes.
3. Barrière anti-abrasion flexible
Protège les gaines des câbles contre les frottements et les éraflures du quotidien.
4. Réduction du contact avec les surfaces dures
Utile lorsqu'un manchon rigide en monofilament risque de marquer des composants finis situés à proximité.
5. Construction extensible
Compatible avec les connecteurs et les variations modérées du diamètre des faisceaux.
6. Regroupement de câbles à faible encombrement
Permet d'organiser les faisceaux de câbles sans la rigidité des conduits.
7. Options de finition personnalisées
La longueur de coupe, la couleur, l'emballage et le traitement des extrémités peuvent être revus en fonction du projet.
| Matériel | multifilament de nylon |
| Construction | tresse douce semblable à du textile |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 220 ± 10 °C |
| inflammabilité | UL 94 HB |
| Résistance à l'abrasion | Extrêmement élevé |
| Couleur standard | Noir |
| Conforme à la norme RoHS | Oui |
| Conforme à la loi REACH | Oui |
| Sans halogène | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
faisceaux de câbles intérieurs automobiles
Protège les câbles situés près des garnitures, des sièges et des modules intérieurs tout en réduisant le contact direct avec les surfaces finies.
câbles audio et de communication
Assemblages de câbles flexibles en faisceaux où l'apparence, le toucher et la protection de surface sont importants.
Équipements médicaux et de laboratoire
Organise les câbles basse tension nécessitant une manipulation flexible ; les exigences de nettoyage et de biocompatibilité nécessitent une approbation séparée.
appareils électriques
Protège le câblage interne acheminé autour des boîtiers et des composants sans ajouter de rigidité excessive.
Robotique et équipements articulés
Permet une couverture étroite et flexible des faisceaux de câbles qui se plient ou sont manipulés lors de l'entretien.
Sélection de la taille et installation
• Mesurez le faisceau de câbles et le plus gros connecteur qui doit passer à travers la gaine.
• Choisissez une taille qui se situe dans la plage indiquée sans utiliser l'expansion maximale.
• Prévoyez une longueur supplémentaire pour raccourcir la tresse, puis coupez avec un couteau chaud pour sceller le bord.

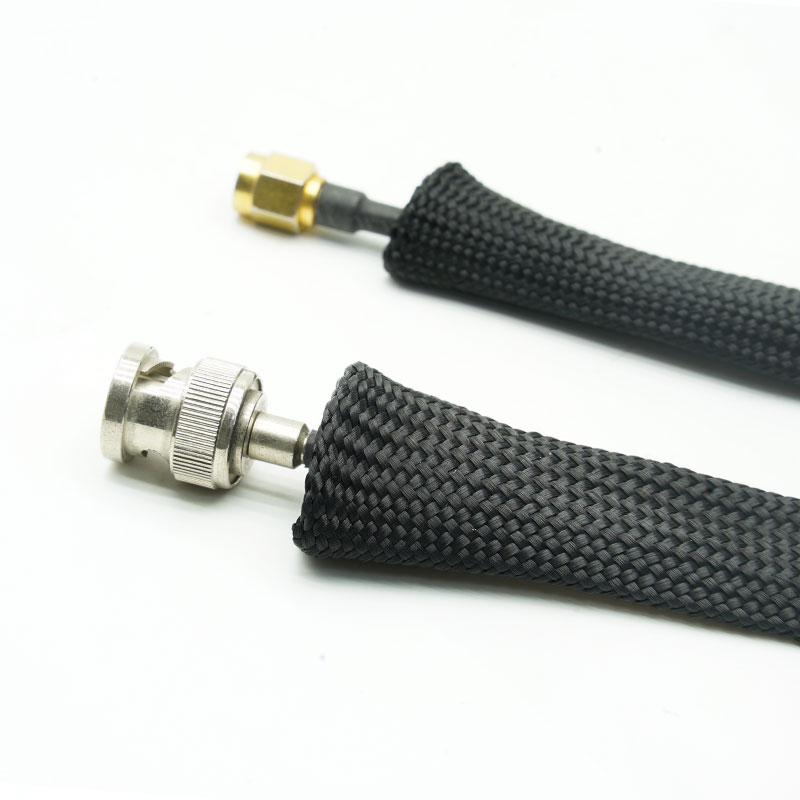

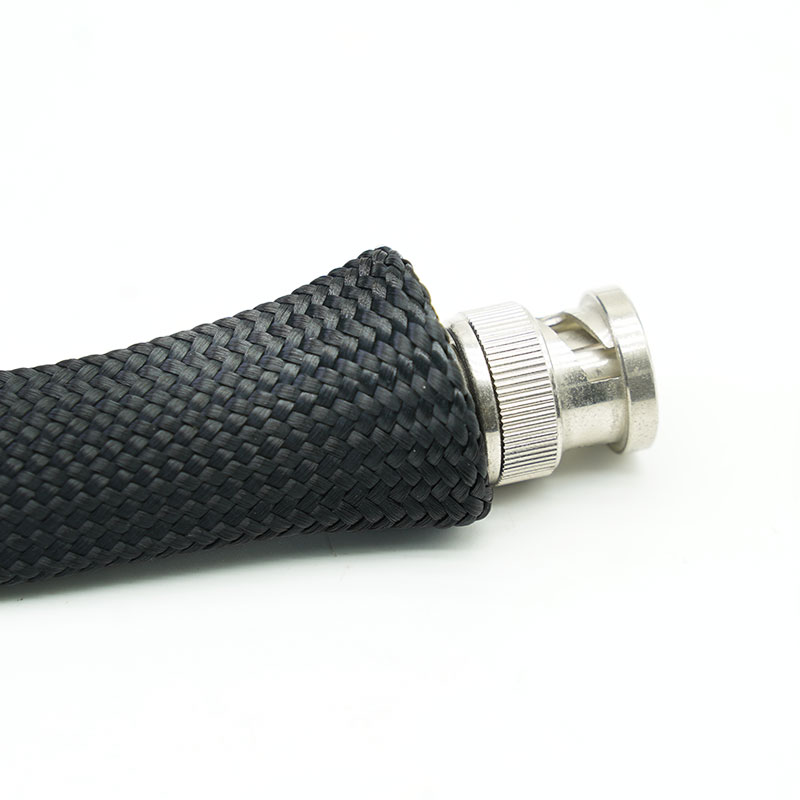

• Comprimez le manchon, faites-le glisser sur le connecteur, relâchez-le autour du faisceau et fixez les extrémités.
Si le harnais ne peut pas être déconnecté, choisissez plutôt une gaine fendue, à fermeture automatique, à fermeture éclair ou à scratch.
Comment sélectionner
Utilisez du nylon multifilament lorsque le contact doux, la flexibilité et la protection des surfaces finies du câble sont plus importants que le comportement élastique du tressage monofilament. Précisez le matériau de la gaine, la fréquence de flexion, la source d'abrasion, les exigences de propreté, la taille du faisceau et le traitement d'extrémité souhaité.
Options de personnalisation
• Aspect et construction du fil - Le nombre de multifilaments et la conception du tressage peuvent être examinés en termes de douceur, de couverture et de maniabilité.
• Correspondance de la taille du lot - La taille nominale peut être sélectionnée en fonction du diamètre du câble installé et du passage du connecteur requis.
• sélection des couleurs - Le noir est la couleur standard ; les couleurs spéciales dépendent de la disponibilité du fil et de la quantité minimale de commande.
• Préparation de la longueur coupée - Des pièces peuvent être fournies pour les chaînes de montage avec une tolérance et une méthode de contrôle final convenues.
• Format d'emballage - Les bobines, les rouleaux, les sacs, les marques privées et les quantités de kits peuvent être discutés pour ce projet.
Des documents de conformité des matériaux, tels que les déclarations RoHS, REACH et d'absence d'halogènes, peuvent être disponibles pour le fil de nylon sélectionné. La construction multifilamentaire souple ne garantit pas à elle seule les performances acoustiques, médicales, de biocompatibilité ou de résistance au feu. Toute exigence de ce type doit être vérifiée au regard d'une méthode d'essai spécifique et du processus de fabrication.
• vérification de la propreté du fil - Le fil multifilament est inspecté afin de détecter toute contamination, tout dommage et toute variation de couleur.
• Inspection des surfaces molles - La tresse finie est vérifiée afin de détecter les filaments saillants et les défauts susceptibles d'endommager les gaines des câbles.
• Contrôle de la couverture - La densité et l'aspect du tressage sont contrôlés tout au long de la production.
• Vérification de l'ajustement - Des échantillons représentatifs sont vérifiés sur la plage de lots prévue.
• Protection de l'emballage - Les gaines finies sont emballées de manière à réduire les risques d'écrasement, de contamination et d'enchevêtrement pendant le transport.
01. La gaine multifilament est-elle plus souple que la gaine monofilament ?
Oui. Le regroupement de fins filaments crée une surface de contact plus douce, plus semblable à un textile.
02. Est-ce que cela élimine le bruit ?
Aucune allégation générale de réduction du bruit ne doit être présumée. Les performances acoustiques dépendent de l'ensemble complet, des surfaces de contact, de la précharge et des conditions de vibration.
03. Peut-il être utilisé dans le matériel médical ?
Elle peut être envisagée pour l'organisation des câbles, mais toute exigence en matière de biocompatibilité, de stérilisation ou de nettoyage doit être évaluée séparément.
04.Comment contrôle-t-on les extrémités coupées ?
La méthode de coupe et de finition appropriée dépend de la structure du fil. Confirmez la longueur de coupe requise et le processus d'assemblage avant la production.
Indiquez le diamètre du faisceau, la taille du connecteur, l'environnement, la norme requise et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira des échantillons ou un devis.
