Pourquoi choisir la gaine tressée extensible BRS-PET ?
• Résoudre les problèmes de câbles courants
La tresse regroupe les fils électriques en un faisceau propre et facile à manipuler.
• Réduisez l'usure régulière des gaines de câble
Le PET offre une barrière sacrificielle légère contre les frottements et les éraflures.
• Installation rapide via les connecteurs
Sa conception extensible réduit le retrait des connecteurs et facilite un assemblage efficace.
• Évitez de payer pour des notes spéciales inutiles.
La version standard couvre la protection générale en intérieur lorsqu'aucune certification spécifique incendie, UV ou industrielle n'est requise.
Caractéristiques principales
1. Matériau monofilament PET
Assure une protection fiable des câbles à usage général.
2. Conception tressée extensible
S'adapte aux connecteurs et tolère des variations modérées de faisceaux.
3. Protection légère contre l'abrasion
Protège les gaines de câbles sans nécessiter de conduit épais.
4. Acheminement flexible des câbles
Suit les courbes et les trajectoires irrégulières du harnais.
5. Structure ouverte et respirante
Permet à la chaleur et à l'humidité de se dissiper au lieu de sceller le faisceau.
6. Découpable au couteau chaud
Favorise une coupe nette et réduit l'effilochage.
7. Large gamme de personnalisation
La taille, la couleur, la longueur de coupe, l'emballage et l'étiquetage peuvent être personnalisés sous réserve d'une quantité minimale de commande.
| Matériel | monofilament PET |
| Construction | tresse extensible |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Moyen |
| Épaisseur de paroi | 0,65 ± 0,05 mm |
| Couleur standard | Noir |
| Certification | RoHS, REACH, sans halogène |
| Sans halogène | Oui |
| Résistant aux UV | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
faisceaux de câbles automobiles
Organise le câblage intérieur et général du véhicule tout en réduisant l'abrasion par contact.
Panneaux de commande industriels
Regroupe les câblages de signalisation, de commande et d'alimentation pour améliorer le routage et la facilité d'entretien.
Robotique et automatisation
Gère les faisceaux de câbles flexibles le long des châssis de machines et des ensembles mobiles.
appareils électriques
Protège les conducteurs internes des boîtiers, des arêtes vives et des manipulations lors de l'installation.

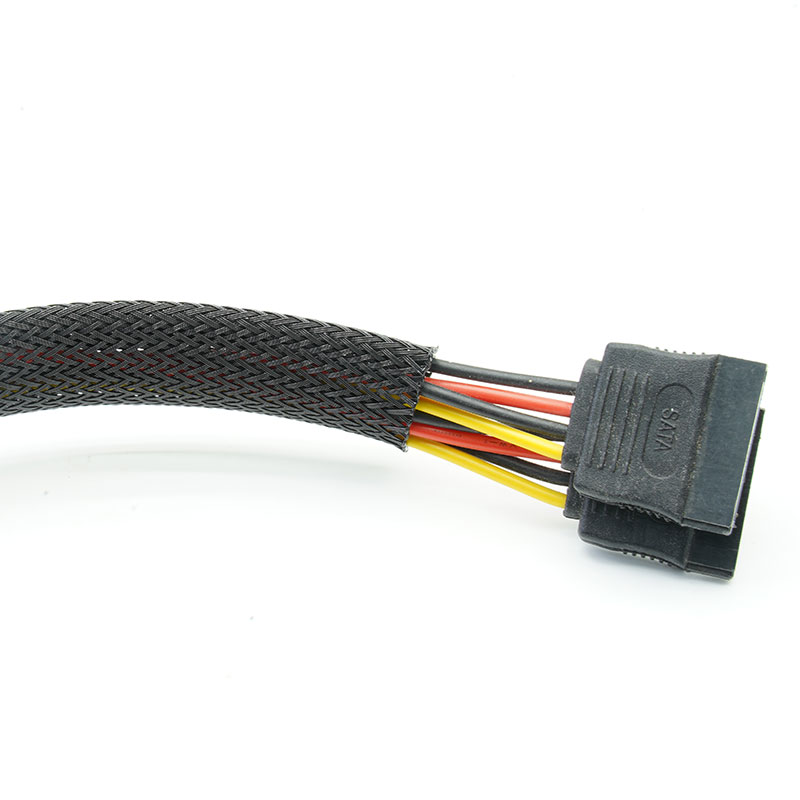

Ordinateurs et équipements électroniques
Permet de maintenir les câbles d'alimentation et de données organisés sans ajouter de conduits encombrants.
Projets de rénovation générale
Se glisse sur les câbles et connecteurs déconnectés lorsqu'une gaine extensible fermée est préférable.
Mesurez le faisceau fini et le plus grand connecteur, puis choisissez une taille permettant une expansion adéquate sans perte excessive de couverture. Indiquez la température de service, le niveau d'abrasion, la couleur, la longueur de coupe et toute norme relative aux flammes, aux UV ou à l'industrie. Si une exigence spécifique s'applique, sélectionnez la qualité PET fonctionnelle correspondante plutôt que la version standard.
Personnalisation disponible
• Gamme de tailles - Plusieurs diamètres nominaux peuvent être fournis pour les petits fils jusqu'aux faisceaux de câbles plus importants.
• Correspondance des couleurs - Le noir est la couleur standard ; d'autres couleurs peuvent être produites à des fins d'identification ou pour répondre aux exigences de la marque.
• densité et expansion de la tresse - La construction peut être revue afin d'équilibrer la couverture, la flexibilité et le passage des connecteurs.
• longueurs coupées - Les pièces prédécoupées avec extrémités scellées à chaud peuvent servir de support pour l'assemblage du faisceau côté ligne.
• Emballage privé - La longueur du rouleau, la boîte de vente au détail, le code-barres, l'étiquette client et la quantité par carton peuvent être personnalisés.
Le BRS-PET standard est conçu pour l'organisation des câbles et la protection contre l'abrasion. La documentation RoHS, REACH et relative à l'absence d'halogènes est disponible pour les matériaux homologués. Lorsque les performances UL 94 V-0, VW-1, FMVSS 302, UV ou EN 45545 sont spécifiées, utilisez la variante MJ FLEX testée correspondante plutôt que d'appliquer ces spécifications au produit standard.
• Inspection des fils PET - Le matériau, le diamètre du filament, la couleur et l'état de surface sont vérifiés avant le tressage.
• Contrôle du tressage en cours de fabrication - La couverture, le motif de tressage, la tension et le diamètre sont contrôlés pendant la production.
• Vérification d'expansion - Les échantillons sont montés sur des mandrins contrôlés pour vérifier l'expansion et la récupération.
• Contrôle de la longueur - La longueur du rouleau ou la longueur prédécoupée est vérifiée par rapport à la commande et à la tolérance convenue.
• Aspect final et emballage - Les extrémités, la propreté de la surface, les étiquettes et l'emballage sont inspectés avant l'expédition.
01. De combien la manche peut-elle s'étendre ?
L'expansion dépend de la taille nominale et de la construction du tressage. Veuillez indiquer les dimensions du faisceau et du connecteur pour obtenir une recommandation adaptée.
02. Peut-on le couper avec des ciseaux ?
C'est possible, mais l'utilisation d'un couteau chauffé est recommandée car elle scelle les filaments de PET et contribue à réduire l'effilochage.
03. Le PET standard est-il adapté à une utilisation en extérieur ?
Pour une exposition prolongée au soleil, utilisez la version résistante aux UV et consultez les exigences environnementales réelles.
04. Est-ce un produit ignifuge ?
Ne présumez pas d'une classification de résistance au feu définie pour la version générale. Choisissez la variante VW-1, UL 94 V-0 ou EN 45545 lorsque le cahier des charges l'exige.
05. Des couleurs personnalisées sont-elles disponibles ?
Le développement de la couleur peut être évalué au regard des exigences de volume et de performance. Les modifications de couleur peuvent affecter les caractéristiques de résistance aux UV ou d'inflammabilité et doivent être approuvées avant la production.
Demander un échantillon ou un devis
Indiquez le diamètre du faisceau, la taille du connecteur, l'environnement, la norme requise et la quantité. MJ FLEX vous recommandera une solution adaptée et vous fournira des échantillons ou un devis.
