Pourquoi choisir la protection anti-abrasion BRS-PAFF pour filaments plats ?
• Réduire les accrochages sur les équipements rugueux
Le profil plus large et plus lisse du filament est moins susceptible de s'accrocher qu'une construction à filaments ronds ouverts.
• Augmenter la surface couverte
Le fil plat crée une couche protectrice dense autour du faisceau de câbles ou de tuyaux.
• Protéger les voies à forte usure
Le nylon résistant supporte les applications exposées au frottement, à la traction et aux manipulations répétées.
• Maintenez une installation discrète
La tresse offre une protection durable sans l'encombrement des tubes rigides ou des protections de tuyaux lourdes.
Caractéristiques principales

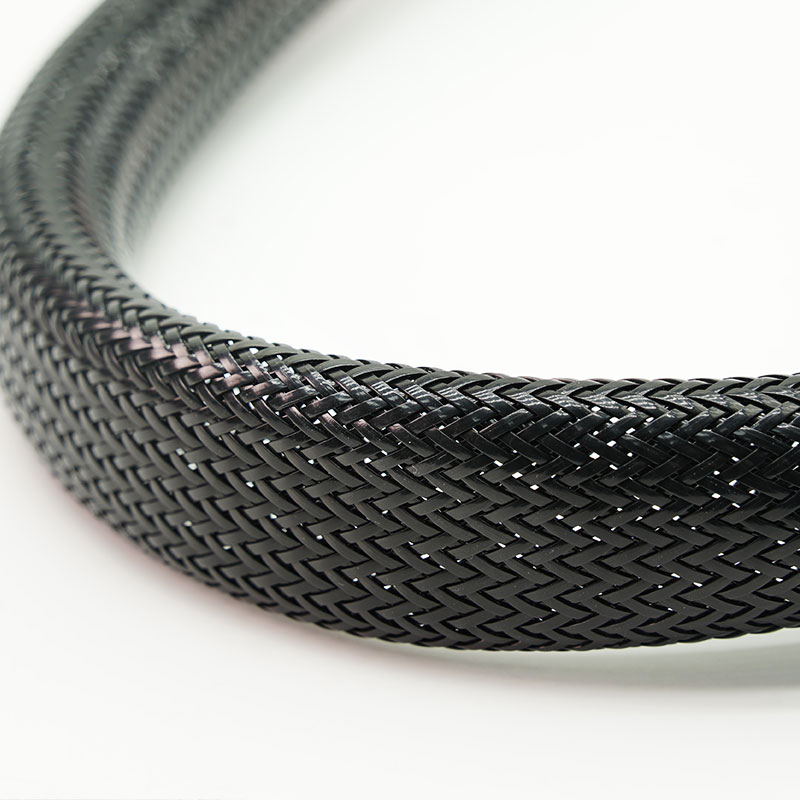

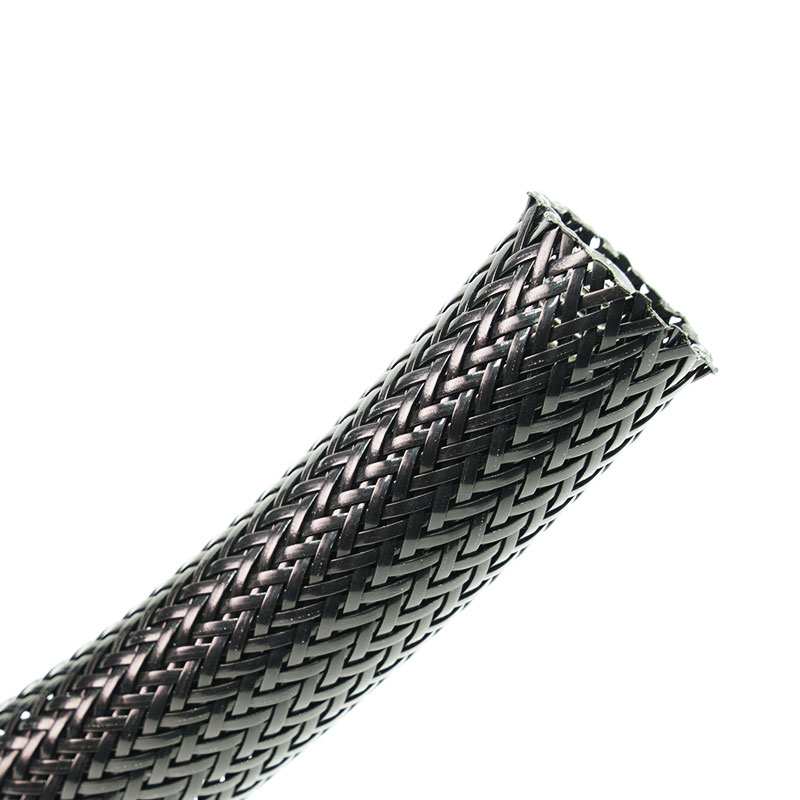

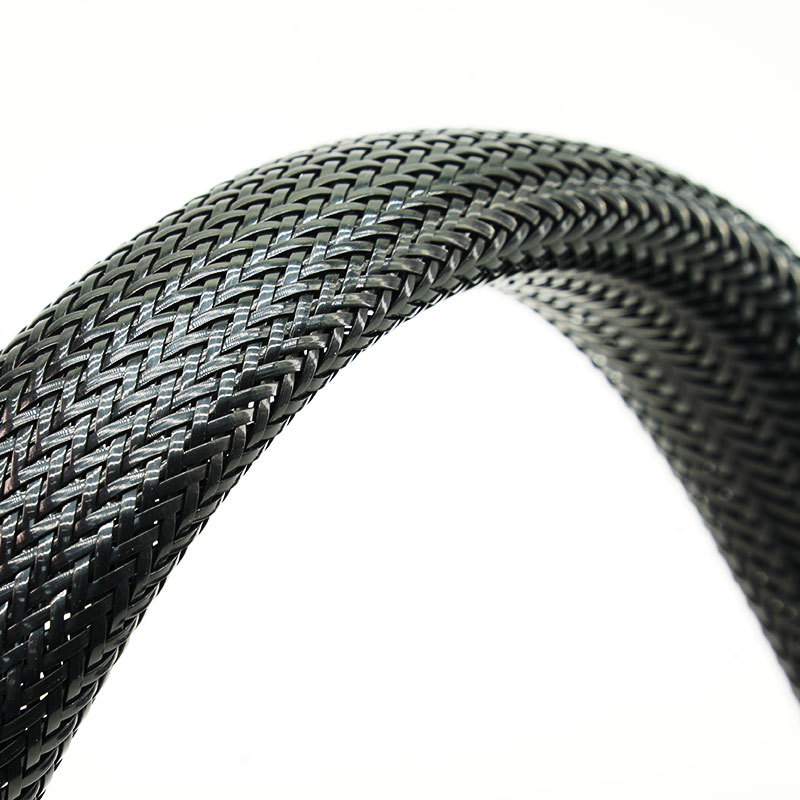

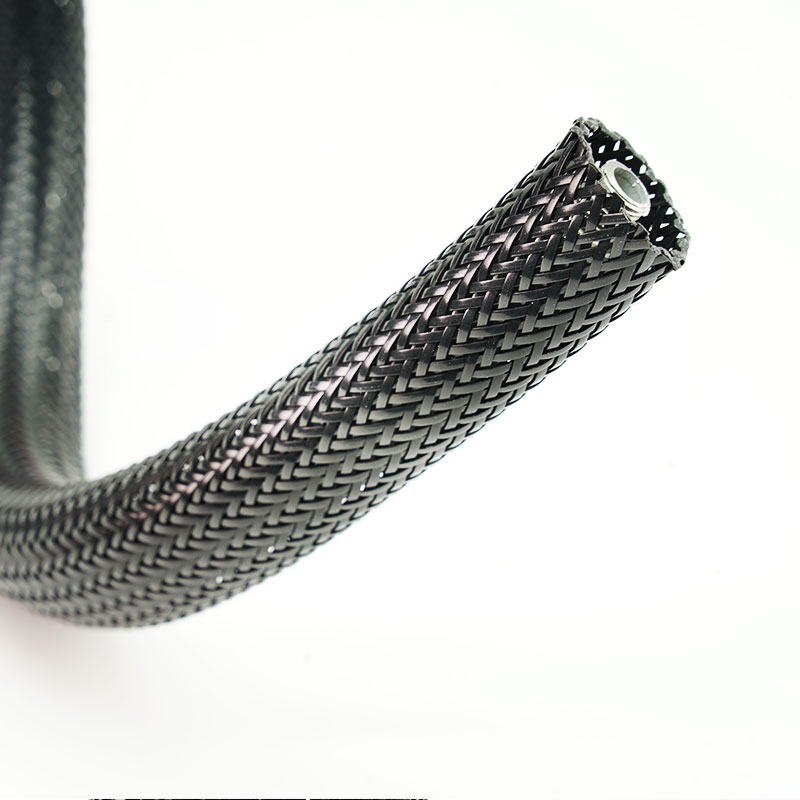

1. Construction en filaments de nylon plats
Crée une large surface de contact et une couverture protectrice dense.
2. Profil lisse et résistant aux accrocs
Permet à l'ensemble gainé de glisser sur des surfaces rugueuses avec moins d'accrochages.
3. Haute résistance à l'abrasion
Conçu pour les chemins de câbles et de tuyaux exposés à des frottements répétés.
4. Protection discrète
Ajoute une couche extérieure résistante sans encombrement excessif.
5. Structure tressée flexible
Suit le parcours des équipements et les mouvements modérés.
6. Ajustement extensible
S'adapte à des diamètres de faisceaux variables et à l'installation sur des raccords lorsque le dimensionnement le permet.
7. Approvisionnement spécifique au projet
Disponible avec diamètre, longueur, couleur et emballage personnalisés, sous réserve d'examen.
| Matériel | filament de nylon plat |
| Construction | tresse extensible dense |
| Température de fonctionnement | -60 °C à +160 °C |
| Point de fusion | 256 ± 10 °C |
| inflammabilité | UL 94 V2 |
| Résistance à l'abrasion | Extrêmement élevé |
| Couleur standard | Noir |
| Conforme à la norme RoHS | Oui |
| Conforme à la loi REACH | Oui |
| Sans halogène | Oui |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
BRS-PAFF-008-BK | 5/16” | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2” | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4” | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2” | 63 | 45 | 25 | 100 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
Chariots élévateurs et équipements de manutention
Protège les chemins de câbles et de tuyaux qui frottent contre les châssis et circulent dans des espaces restreints dédiés à l'équipement.
machines à souder
Réduit l'usure mécanique des câbles traînés sur les sols ou dans les zones de fabrication ; l'exposition aux étincelles et à la chaleur nécessite une évaluation séparée.
Équipements de construction et d'exploitation minière
Ajoute une protection de surface durable aux harnais exposés à la saleté, aux vibrations et aux contacts rudes.
Tracés de câbles hydrauliques adjacents
Sépare et protège les câbles électriques passant à proximité des tuyaux et des composants d'équipements mobiles.
machines marines et industrielles
Permet de contrôler les accrochages et l'abrasion lors du passage des faisceaux à travers des structures encombrées ou rugueuses.
Mesurez le câble ou le faisceau de tuyaux sur toute sa plage de fonctionnement et identifiez les raccords qui doivent traverser la gaine. Précisez si l'ensemble sera soumis à des frottements, des flexions, un contact avec du fluide hydraulique ou des projections de soudure. Ce produit protège les surfaces, mais ne doit pas être présenté comme une gaine de confinement hydraulique certifiée.
Options de personnalisation
• Construction à fil plat - La largeur du filament et la densité du tressage peuvent être revues afin d'équilibrer la couverture de surface et la flexibilité.
• Diamètre installé - La taille nominale est sélectionnée en fonction du câble ou du faisceau de tuyaux réel et des raccords éventuels.
• Longueur coupée et finition des extrémités - Des pièces spécifiques au projet peuvent être fournies après confirmation de la méthode de découpe appropriée.
• Couleur et marquage - Les couleurs standard et spéciales, les étiquettes et l'identification des lots sont disponibles sous réserve d'examen.
• Emballage industriel - La taille du rouleau, le format de la bobine et la quantité par carton peuvent être adaptés à l'assemblage de l'équipement ou à une utilisation sur le terrain.
La gaine en nylon à filament plat est principalement conçue pour la protection contre l'abrasion mécanique et les accrocs. Les documents relatifs aux normes RoHS et REACH, ainsi qu'à l'absence d'halogènes, peuvent être fournis pour les matériaux concernés. Elle ne doit pas être présentée comme une gaine de confinement hydraulique, une barrière contre les projections de soudage ou un produit ignifuge certifié, sauf si une construction testée et spécifique est spécifiée.
• vérification des filaments plats - Le profil du fil, le matériau et son état à réception sont vérifiés avant la production.
• Couverture et contrôle des bords - La tresse est inspectée afin de détecter les espaces, les filaments enroulés et les bords irréguliers.
• Examen visuel axé sur l'abrasion - Les surfaces sont inspectées afin de détecter tout défaut susceptible de s'accrocher à l'équipement ou d'endommager l'ensemble protégé.
• Vérifications dimensionnelles et d'ajustement - Le diamètre nominal, l'expansion et la couverture installée sont vérifiés à l'aide d'échantillons représentatifs.
• Publication spécifique à la commande - La longueur, l'emballage, les étiquettes et la documentation sont vérifiés avant l'expédition.
01. Pourquoi utiliser un filament plat plutôt qu'un monofilament rond ?
Le filament plat offre une couverture de surface plus large et une surface extérieure plus lisse et moins profilée, ce qui peut améliorer la résistance à l'accrochage et à l'abrasion.
02. Peut-il protéger les flexibles hydrauliques ?
Elle peut offrir une protection contre l'abrasion externe, mais ne constitue pas automatiquement un manchon de confinement hydraulique. Utilisez un manchon de confinement spécialement conçu à cet effet.
03.Est-ce adapté au soudage de câbles ?
Il est utile pour la protection contre l'abrasion mécanique, mais les étincelles directes, les projections et l'exposition à des températures élevées doivent être évaluées séparément.
04.L'expansion réduit-elle la couverture ?
Oui. L'épaisseur et la densité de la paroi de la gaine tressée varient en fonction de sa dilatation. Choisissez la taille en fonction du diamètre réel de la gaine installée.
Demander un échantillon ou un devis
Indiquez le diamètre du faisceau, la taille du connecteur, l'environnement, la norme requise et la quantité.
