Pourquoi choisir la gaine de câble zippée ZBW-PZP ?
1. Sécuriser les longs câbles
La fermeture éclair assure une fermeture mécanique continue qui empêche toute ouverture accidentelle lors de la manipulation.
2. Rénovation des faisceaux de câbles terminés
L'installation par le côté évite de retirer les fiches, les bornes ou les connecteurs de dérivation.
3. Suivre un itinéraire complexe
La tresse extensible s'adapte aux courbes et permet de gérer une gamme contrôlée de tailles de faisceaux.
4. Accélérer la maintenance planifiée
La gaine peut être ouverte le long du trajet et refermée après inspection ou changement de câble.
Caractéristiques principales

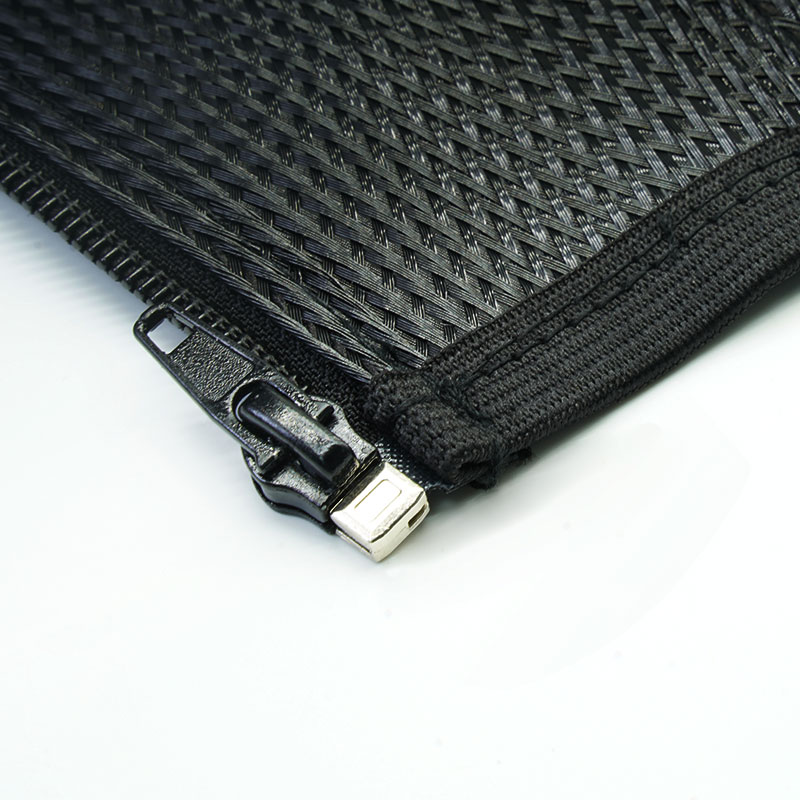

1. Fermeture éclair intégrale
Assure une ouverture et une fermeture positives et répétables le long du câble.

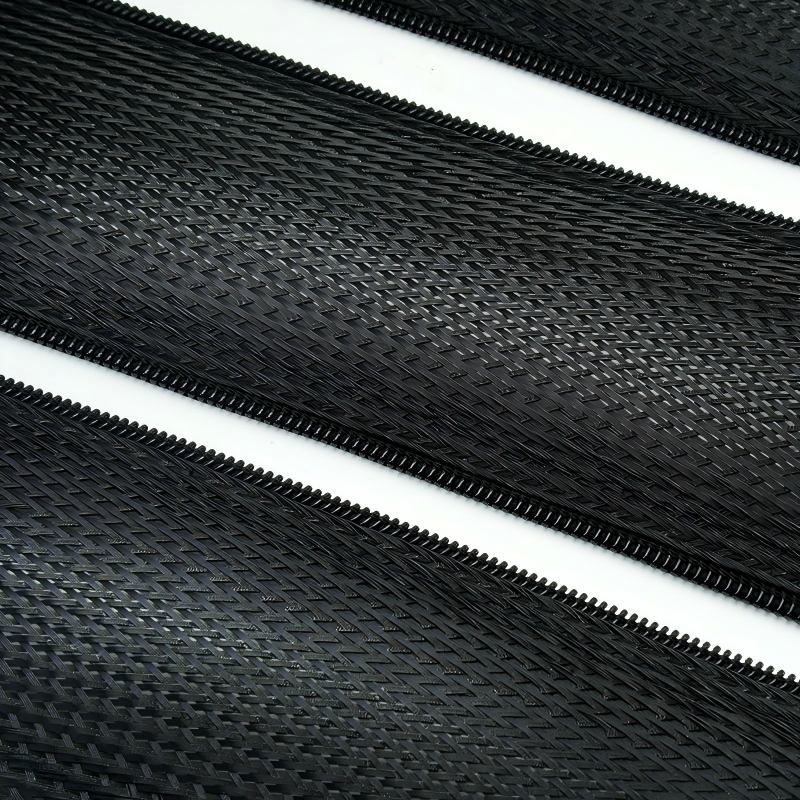

2. Corps tressé extensible
S'adapte aux variations modérées du diamètre des faisceaux et aux profils irréguliers.

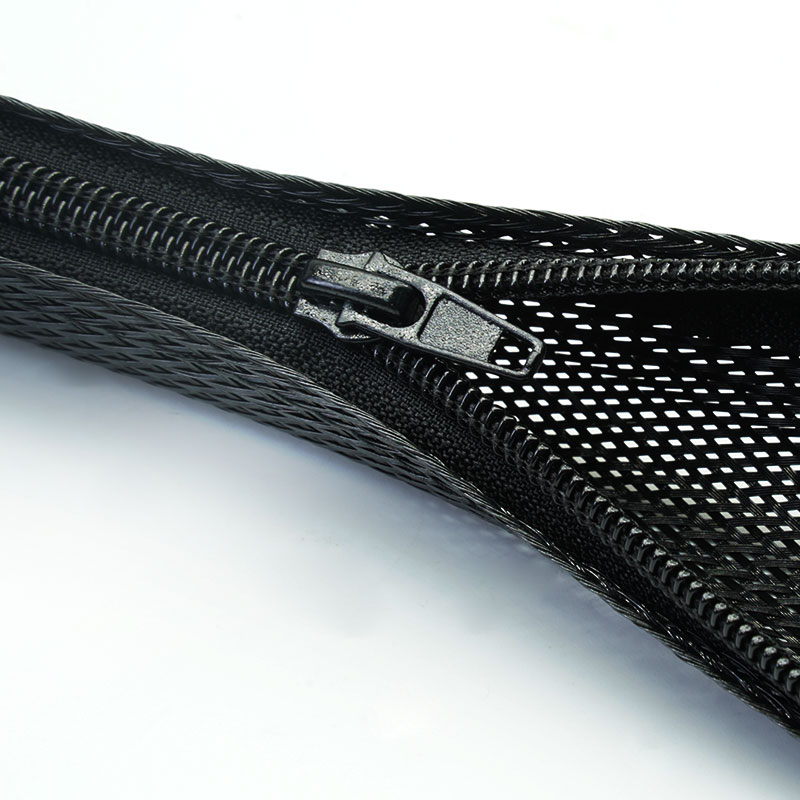

3. Installation à entrée latérale
Enveloppe les faisceaux de câbles existants sans retirer les connecteurs.
4. Performances de flexion flexibles
Suit des trajectoires courbes à l'intérieur des équipements, des véhicules et des zones de travail.
5. Protection contre l'abrasion
Contribue à réduire l'usure due au contact avec les structures et les composants adjacents.
6. Maintien contrôlé du câble
Permet de maintenir les fils électriques en place lors de la manipulation et du fonctionnement des équipements.
7. Assemblages de fermetures éclair sur mesure
Les longueurs, les diamètres, le type de fermeture éclair, la couleur et l'emballage peuvent être vérifiés.
| Matériau de gaine | Polyester |
| Matériau de la fermeture éclair | Nylon |
| Structure | manchon extensible ouvrable |
| Fermeture | Fermeture éclair intégrale |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Moyen |
| Couleur standard | Noir |
| Certification | RoHS, REACH |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | Largeur à plat (mm) | ID (mm) | Max Bundle Dia (mm) | Emballage Longueur |
|
ZBW-PZP-012-BK | 12 | Φ8 | 8 | Longueurs personnalisées |
ZBW-PZP-020-BK | 20 | Φ12 | 15 | Longueurs personnalisées |
ZBW-PZP-030-BK | 30 | Φ20 | 22 | Longueurs personnalisées |
ZBW-PZP-040-BK | 40 | Φ25 | 27 | Longueurs personnalisées |
ZBW-PZP-050-BK | 50 | Φ32 | 35 | Longueurs personnalisées |
ZBW-PZP-064-BK | 64 | Φ40 | 45 | Longueurs personnalisées |
Applications typiques
faisceaux de câbles pour machines industrielles
Sécurise le câblage acheminé tout en permettant un accès programmé pour les diagnostics et les remplacements.
centres de données et salles techniques
Contient des faisceaux de câbles denses nécessitant une fermeture soignée et des modifications futures.
Robotique et équipements automatisés
Protège les câbles flexibles et facilite la maintenance planifiée le long de leur tracé.
Systèmes de diffusion et de scène
Fabrique des faisceaux de câbles transportables qui s'ouvrent pour permettre les modifications de configuration et l'inspection.
câblage auxiliaire du véhicule
Rénovations autour des faisceaux de câbles basse tension terminés lorsqu'une fermeture positive est souhaitée.
Mesurez les diamètres minimum et maximum du faisceau et identifiez les connecteurs, les ramifications et les rayons de courbure. Choisissez une tresse dont la taille permet une expansion sans ouverture excessive et une largeur finie qui assure la fermeture de la fermeture éclair sans compression du câble. Spécifiez l'orientation de la fermeture éclair, le sens du curseur, les butées, la fréquence d'ouverture, la résistance à l'abrasion et la température de fonctionnement.
Personnalisation disponible
• Taille et densité du tressage — Adaptées aux objectifs de portée, de couverture et de flexibilité du câble.
• Système de fermeture éclair — Style de curseur, de dents ou de spirale, orientation et couleur sujets à modification.
• Longueur finie — Assemblages coupés avec butées de fermeture éclair et tolérance dimensionnelle définies.
• Présentation OEM — Étiquettes de projet, kits ensachés, codes-barres et cartons personnalisés disponibles.
Le ZBW-PZP standard est un produit de protection mécanique des câbles. La documentation relative aux normes RoHS et REACH, ainsi qu'à l'absence d'halogènes, peut être disponible pour les matériaux certifiés. La fermeture éclair, la tresse et le fil de couture doivent être pris en compte lors de l'évaluation des exigences en matière de résistance au feu, à la température et aux produits chimiques. Ne pas revendiquer l'étanchéité ni l'isolation électrique.
• Contrôle de la régularité du tressage — La couverture, l'expansion et les défauts de surface sont inspectés.
• Test de fonctionnement de la fermeture éclair — Le déplacement du curseur, son alignement et ses butées sont vérifiés sur les pièces finies.
• Vérification dimensionnelle — La longueur finie et l'ajustement prévu au faisceau sont confirmés.
• Dédouanement — La quantité, les étiquettes, l'orientation et les exigences personnalisées sont vérifiées.
01. Peut-on l'installer après la pose des connecteurs ?
Oui. La fermeture éclair permet une installation latérale autour d'un harnais déjà monté.
02.En quoi est-ce différent d'un emballage à scratch ?
La fermeture éclair offre une fermeture mécanique plus précise ; le système auto-agrippant est généralement plus rapide pour un accès très fréquent.
03. La tresse peut-elle se dilater une fois la fermeture éclair fermée ?
Il peut accueillir la plage de chargement spécifiée, mais le dimensionnement doit éviter toute charge latérale excessive sur la fermeture éclair.
Demander un échantillon ou un devis
Veuillez nous communiquer les dimensions du faisceau, l'environnement d'installation, le type de fermeture souhaité, la longueur finale, la quantité et les documents requis. MJ FLEX examinera votre demande et vous proposera un échantillon ou un devis adapté.
