Pourquoi choisir HPS-NY-S-T10 ?
•Prolongez les intervalles d'entretien aux points de frottement connus

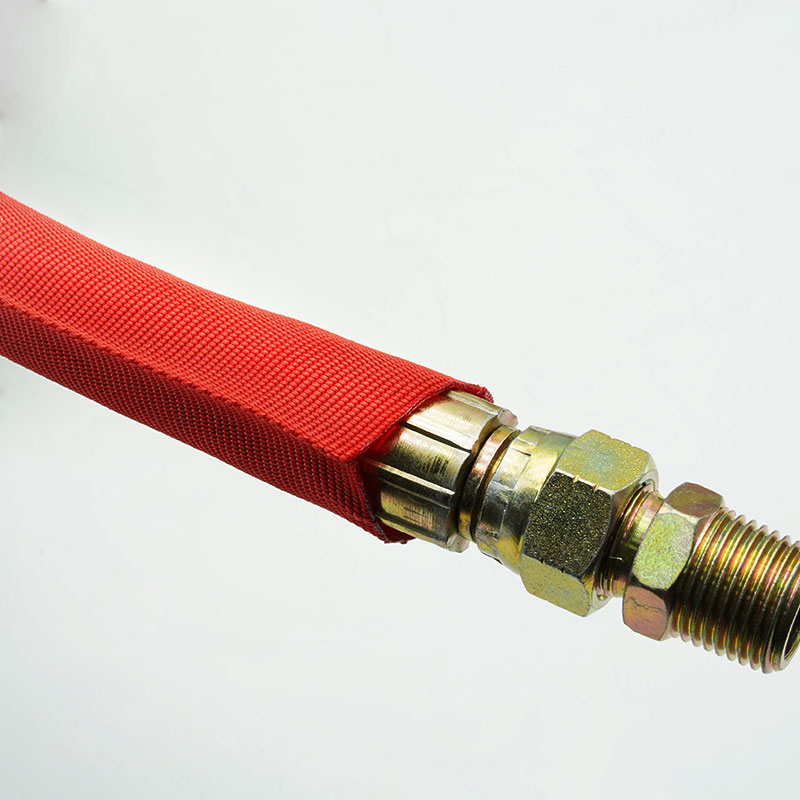

Le manchon assure un contact régulier avec la surface, contact qui autrement agirait directement sur le revêtement du flexible hydraulique.
•Ajouter une couche d'usure textile plus épaisse
L'épaisseur nominale de paroi de 1,0 mm offre une couche de matériau supplémentaire entre le tuyau et les éléments métalliques environnants pour une protection générale de l'équipement.
•Stabiliser les itinéraires qui se déplacent pendant l'opération
Le regroupement des tuyaux adjacents en un faisceau défini limite les contacts aléatoires lors du fonctionnement des vérins, des bras ou des systèmes de direction.
Caractéristiques principales
1.Épaisseur nominale de paroi : 1,0 mm
Offre une couche textile protectrice plus épaisse pour les itinéraires comportant des contacts mécaniques récurrents.

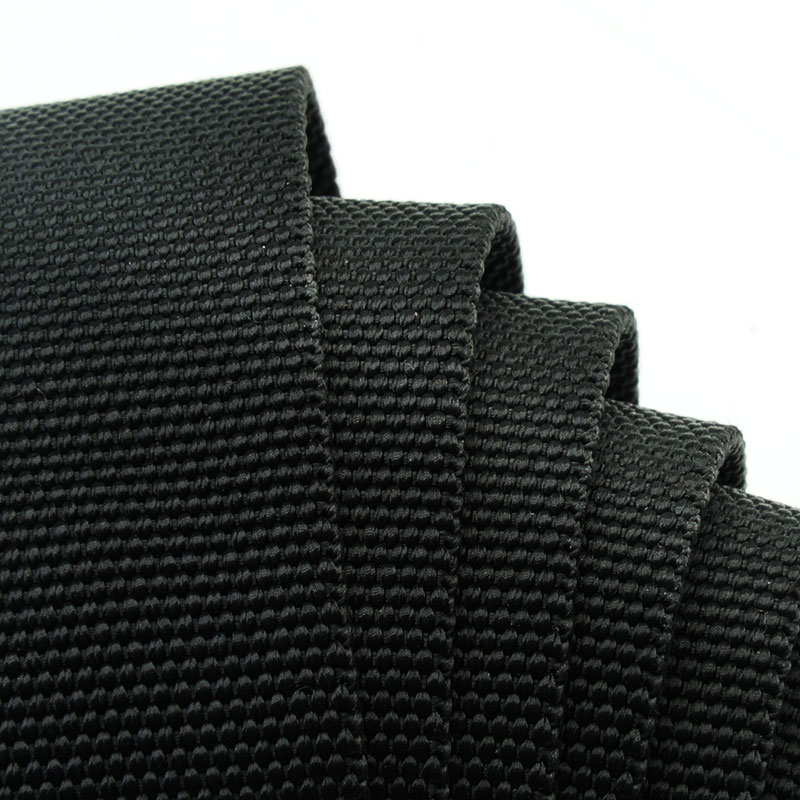

2.Fil de nylon résistant
Fournit une surface extérieure flexible adaptée aux mouvements normaux de la machine et aux manipulations lors de l'installation.
3. Couverture complète

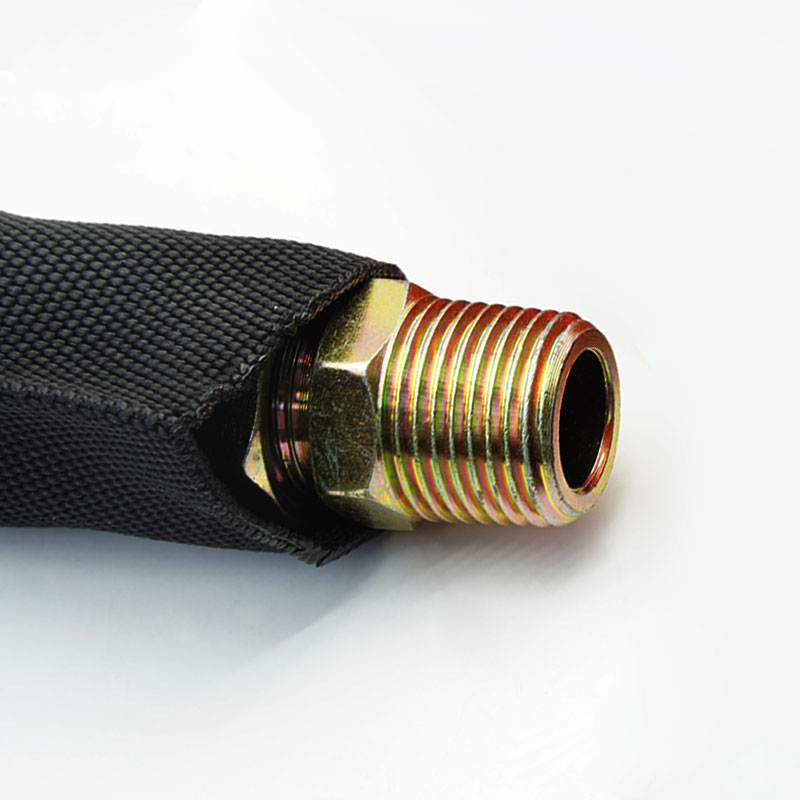

Elle entoure le tuyau ou le faisceau de câbles de sorte que la protection ne se limite pas à une seule surface de contact visible.
4. Conception tubulaire conformable
Suit les courbes et les changements de direction du tracé lorsque le diamètre du manchon est correctement sélectionné.
5. contention du faisceau
Permet de maintenir ensemble les conduites hydrauliques compatibles et de réduire les mouvements parasites entre les flexibles voisins.
6.Options prêtes pour la production

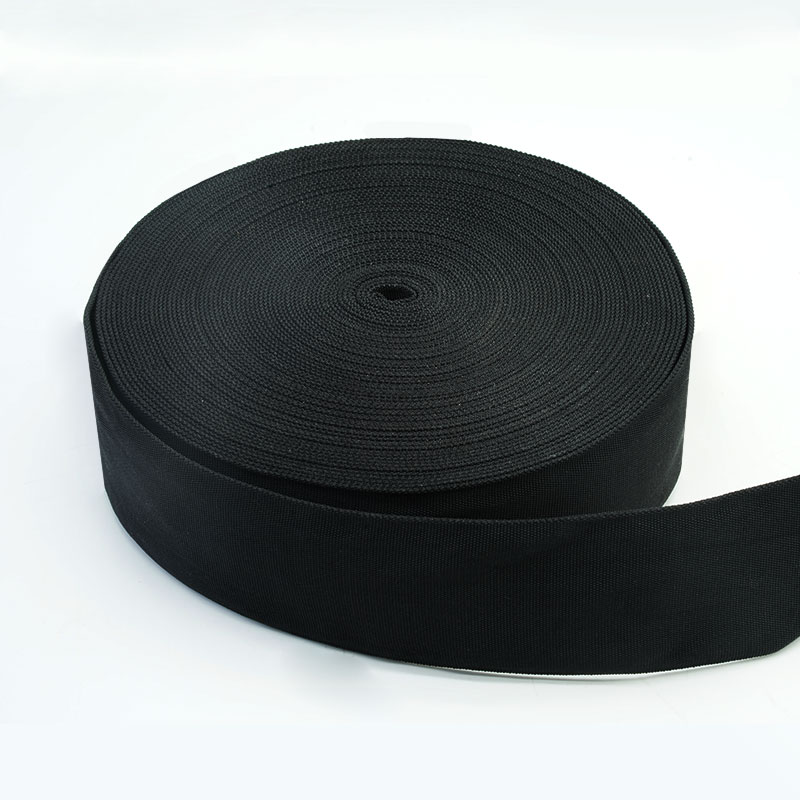

Peut être fourni en rouleau ou préparé sous forme de pièces découpées répétitives avec identification et emballage convenus.
| Matériel | multifilament de nylon |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 220 ± 10 °C |
| inflammabilité | FMVSS 302 |
| MSHA Conformité | Se référer à la norme MSHA IC293/01 |
| Explosions Rrésistance | Se référer à la norme ISO 3457 |
| Résistance à l'abrasion | Se référer à la norme ISO 6945 |
| Anti-fuite | Conforme à la norme SAE J343 |
| Résistant aux UV | Conforme à la norme BS EN13758-1 |
| Couleur standard | Noir |
| Outil de coupe | Couteau chaud |
Caractéristiques
Référence | IDENTIFIANT (mm) | Largeur à plat (mm) | Mur Épaisseur (mm) | Emballage Longueur (m/bobine) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Applications typiques
Pelles mécaniques, chargeuses et équipements d'accès
Résout les problèmes de frottement des tuyaux le long des flèches, des bras, des structures de levage et des articulations.
Chariots élévateurs, grues et machines de manutention
Réduit le contact direct autour des mâts, des poulies, des guides et des passages hydrauliques encombrés.
matériel agricole et forestier
Protège les gaines de tuyaux des frottements dus aux vibrations à proximité des châssis, des outils et des articulations mobiles.
Presses hydrauliques et machines d'usine
Organise plusieurs lignes et les protège des supports, des protections et des composants de machines situés à proximité.
Mesurez le diamètre extérieur maximal du flexible individuel ou du faisceau complet, raccords, colliers et transitions inclus. Choisissez une gaine qui s'installe sans étirement excessif tout en restant suffisamment ajustée pour éviter les accrochages ou les mouvements incontrôlés. Examinez le rayon de courbure, la fréquence de flexion, les points de frottement, la température, les fluides hydrauliques, l'exposition aux intempéries et la méthode de fixation de chaque extrémité. Si la protection contre les projections ponctuelles, la résistance à l'éclatement ou la protection du personnel sont requises, indiquez la méthode d'essai applicable et les conditions du système ; l'épaisseur seule ne permet pas d'établir ces capacités.
Personnalisation disponible
• Diamètre et ajustement du faisceau - Sélectionnez les tailles de manchons appropriées en fonction du diamètre extérieur des tuyaux individuels ou des faisceaux de plusieurs tuyaux.
• Longueurs de coupe et tolérances - Longueurs de coupe personnalisées et contrôle des tolérances pour répondre aux exigences de zones de machines spécifiques, de kits de tuyaux ou de stations d'assemblage.
• Couleur et identification - Le noir est la couleur standard ; les étiquettes imprimées ou autres options d'identification peuvent être évaluées sur demande.
• Conditionnement - Disponible en rouleaux, sacs, kits et cartons OEM personnalisés.
• Vérification du fil entrant - L'identité des matériaux et les exigences d'achat convenues sont vérifiées avant la production.
• Vérifications des murs et de la construction - L'épaisseur nominale et la structure du textile sont mesurées conformément au plan d'inspection approuvé.
•Avis sur la taille et la coupe - Le diamètre fini et l'ajustement de l'échantillon sont comparés aux dimensions confirmées du tuyau ou du faisceau.
•Inspection de la qualité du travail - La gaine est examinée afin de détecter tout dommage au fil, toute contamination, toute couverture inégale et toute ouverture inacceptable.
•Conformité de la commande - La longueur, le marquage, la finition des extrémités, la quantité et l'emballage sont vérifiés par rapport à la commande passée.
01. Quelle est la principale différence entre les versions 1,0 mm et 0,8 mm ?
L'option 1,0 mm offre une paroi textile plus épaisse pour les voies nécessitant une meilleure protection extérieure. Le choix final devra néanmoins prendre en compte le dégagement, la liberté de mouvement et le point d'abrasion réel.
02. Dois-je dimensionner le manchon à partir du diamètre intérieur du flexible hydraulique ?
Non. Utilisez le diamètre extérieur mesuré du tuyau ou du faisceau complet, y compris la plus grande transition que le manchon doit franchir.
03.Le modèle HPS-NY-S-T10 peut-il être utilisé sur les itinéraires de tuyaux mobiles ?
On peut envisager son utilisation pour les itinéraires de déplacement lorsque le diamètre, le rayon de courbure, la fréquence de flexion, l'ancrage et les surfaces de contact sont examinés conjointement.
04. Quelles informations sont nécessaires pour une commande personnalisée ?
Fournir les dimensions du tuyau et des raccords, le trajet de déplacement, les points de contact, l'environnement, la longueur, le traitement des extrémités, le marquage, l'emballage et la quantité annuelle.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre extérieur du tuyau ou du faisceau, les conditions de routage, les points d'abrasion, la température, l'exposition au fluide, la longueur finale et la quantité commandée. MJ FLEX vérifiera la compatibilité et vous fournira un échantillon ou un devis pour le modèle HPS-NY-S-T10.
