Pourquoi choisir VTW-PVT ?

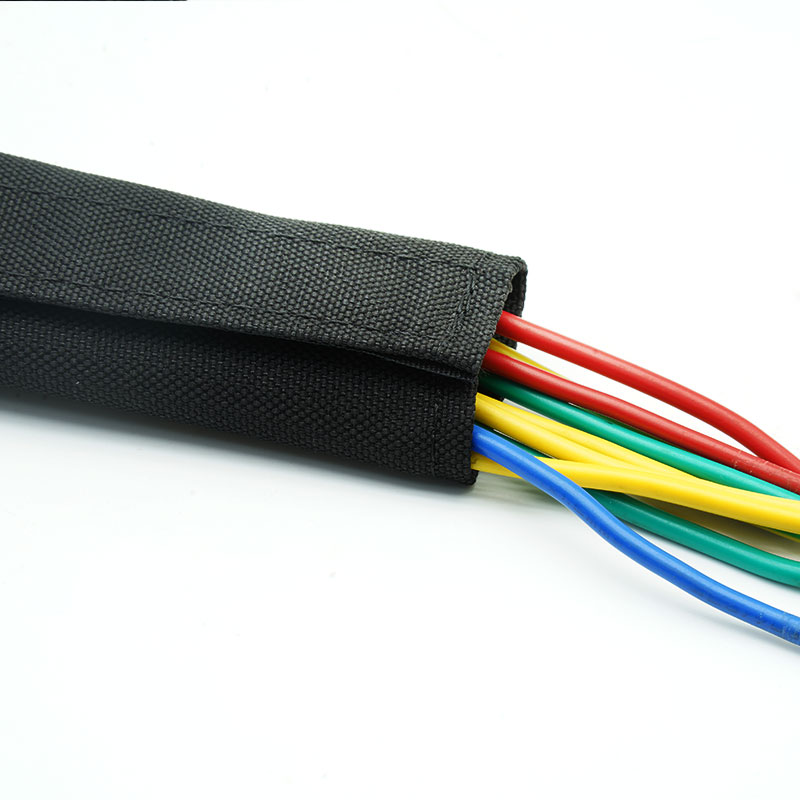

1. Gérez les câbles et les tuyaux ensemble.
La large couverture textile comprend des lignes mixtes qui varient en diamètre, en surface et en rigidité.
2. Protéger les surfaces finies
Le revêtement extérieur en tissu crée une interface plus douce autour des panneaux peints et des équipements intérieurs.
3. Ouvrir l'équipement sans reconstruire le paquet
La fermeture réutilisable permet aux équipes de maintenance d'accéder directement à l'ensemble du parcours.
4. Améliorer l'apparence et le confinement
Le corps en textile opaque dissimule les câblages mixtes et réduit les mouvements des fils lâches.
Caractéristiques principales

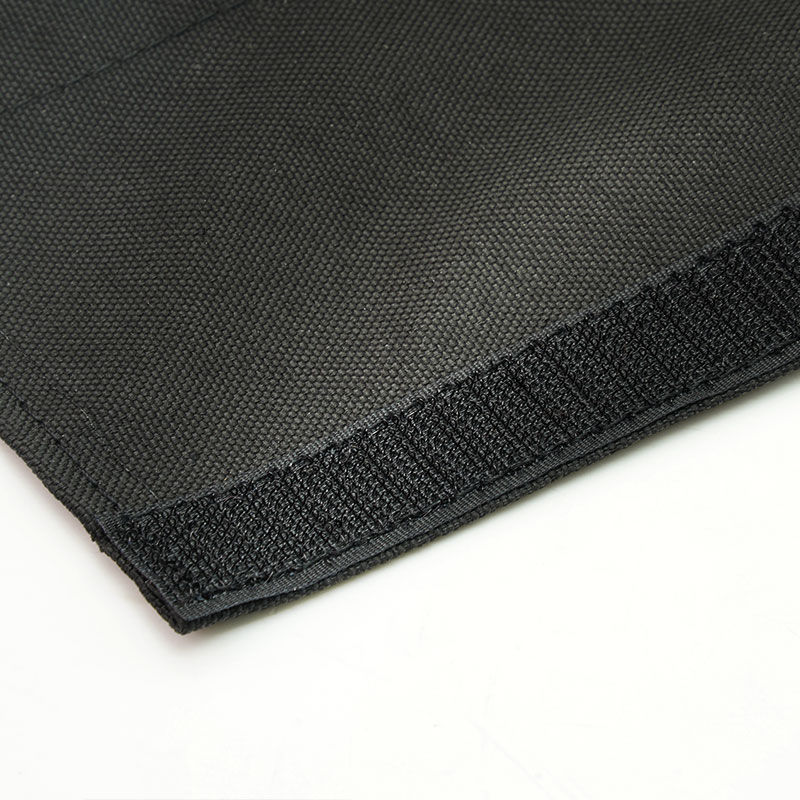

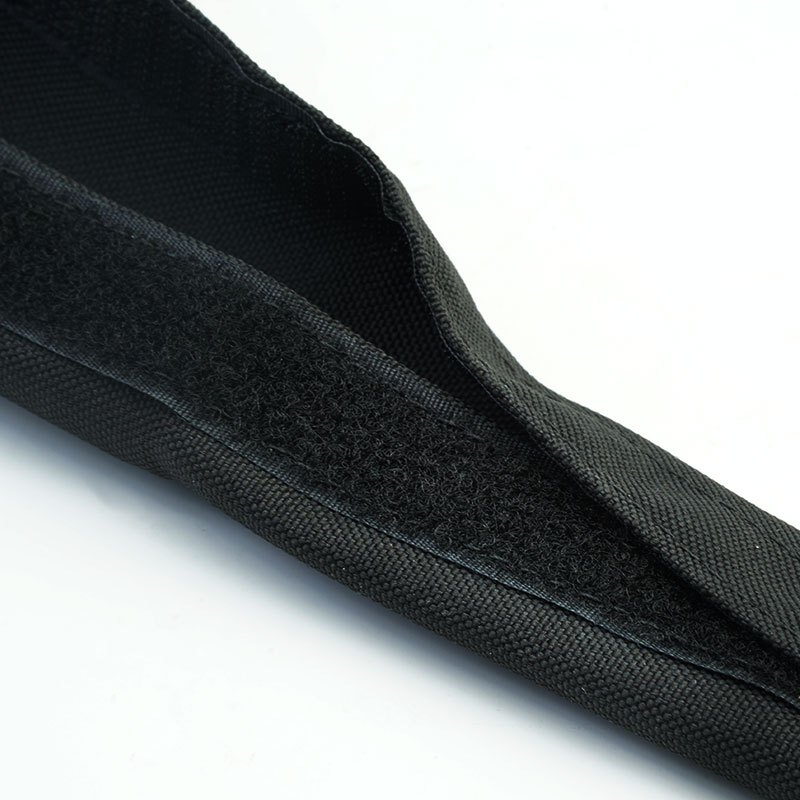

1. Fermeture auto-agrippante réutilisable
S'ouvre à plat pour l'installation et se referme sur toute la longueur du manchon.
2. Construction textile dense
Offre une large couvrance et un aspect extérieur lisse.

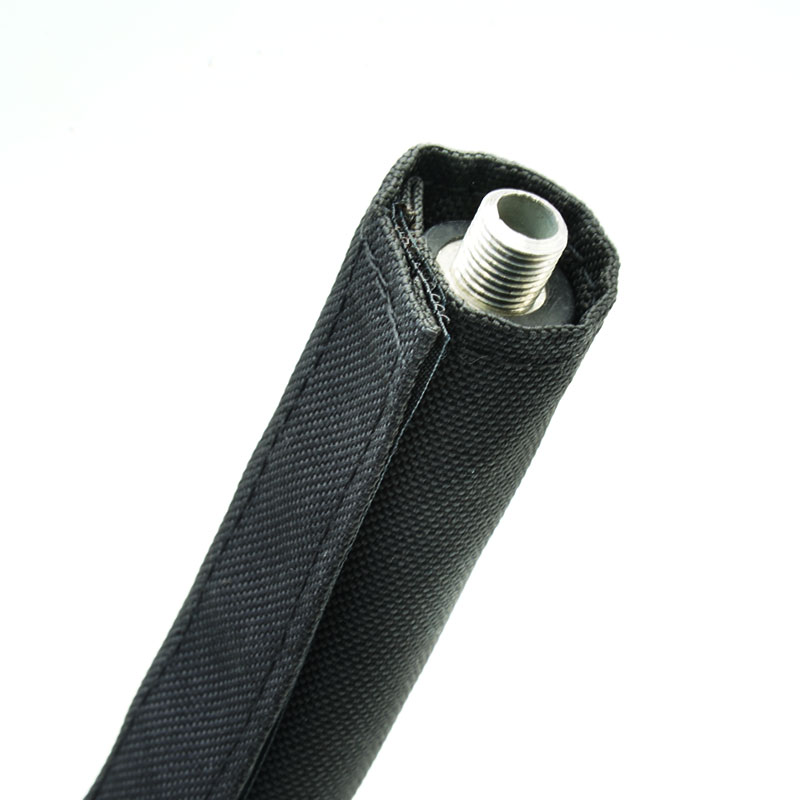

3. Compatibilité des câbles et des tuyaux
Convient aux faisceaux mixtes lorsque la température et l'exposition aux fluides sont confirmées.
4. Surface de contact douce
Contribue à limiter les éraflures contre les panneaux intérieurs et les composants finis.
5. Géométrie d'enveloppe flexible
Épouse les courbes et s'adapte aux variations modérées du faisceau.
6. Accès facilitant la maintenance
Permet l'inspection, le remplacement des tuyaux et l'ajout de câbles.
7. Options d'assemblage personnalisées
Disponible dans une sélection de largeurs, longueurs, couleurs, étiquettes et emballages.
| Matériau de gaine | multifilament + monofilament PET |
| Matériau auto-agrippant | Nylon |
| Structure | manche plate enveloppante |
| Fermeture | Bande auto-agrippante |
| Température de fonctionnement | -40°C à +125°C |
| Point de fusion | 240 ± 10 °C |
| inflammabilité | UL94 V2 |
| Résistance à l'abrasion | Moyen |
| Couleur standard | Noir |
| Certification | RoHS, REACH |
| Outil de coupe | Lame ou couteau chaud |
Caractéristiques
Référence | ID (mm) | Largeur d'étalement (mm) | Largeur de la bande auto-agrippante (mm) | Emballage Longueur (m/rouleau) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Applications typiques
faisceaux de câbles et de tuyaux pour machines
Contient des lignes électriques et des tuyaux pneumatiques tout en gardant les points de maintenance accessibles.
Intérieurs de véhicules et compartiments d'équipement
Réduit les frottements et l'encombrement visuel autour des sièges, des panneaux et des modules auxiliaires.
Équipements médicaux et de laboratoire
Permet d'organiser les câbles et les tubes en bon état lorsqu'une surface textile douce est préférable.
Mobilier de bureau et bureaux à hauteur réglable
Permet de faire circuler ensemble les lignes d'alimentation et de données sans conduit rigide.
installations temporaires et matériel de location
Permet d'ouvrir, de réorganiser et de réutiliser les ensembles de fichiers entre les déploiements.
Mesurez la circonférence totale et le diamètre extérieur maximal de tous les câbles et tuyaux, raccords compris. Prévoyez un chevauchement suffisant pour une fermeture étanche sans aplatir les tubes souples. Identifiez la température, la pression, le fluide, le risque de fuite et les produits de nettoyage des tuyaux ; ce produit organise et protège les conduites, mais n’est pas un dispositif de maintien de pression ni de confinement des fuites.
Personnalisation disponible
• Largeur d'enroulement et chevauchement — Configuration pour câbles uniquement, tuyaux uniquement ou faisceaux mixtes.
• Construction textile — Le poids, la surface et la couleur du tissu peuvent être examinés en fonction des besoins du projet.
• Découpes et longueurs de coupe — Positions des branches et longueurs d'assemblage disponibles après confirmation du dessin.
• Identification et emballage — Étiquettes imprimées, codes-barres, kits et emballages de marque privée sur accord.
Le VTW-PVT assure uniquement l'organisation mécanique et la protection de surface. Sa compatibilité avec la chaleur, les huiles, les liquides de refroidissement, les produits de nettoyage ou les environnements médicaux doit être vérifiée. Il est déconseillé de qualifier un matériau standard de ignifugé, étanche, stérile, résistant à la pression ou aux fluides sans preuves spécifiques au produit.
• Inspection du tissu — L'homogénéité de la surface, les défauts de tissage et la contamination sont vérifiés.
• Alignement de la fermeture — La position et l’engagement continu du système auto-agrippant sont vérifiés.
• Contrôle de l'ajustement — Les tailles représentatives des ensembles sont vérifiées pour le chevauchement et la flexibilité.
• Vérification de la commande — La longueur, les caractéristiques de coupe, les étiquettes et l'emballage correspondent à la commande.
01. Peut-il envelopper à la fois des tuyaux et des câbles électriques ?
Oui, lorsque la température, le milieu et le mouvement restent dans les limites du matériau confirmées.
02. Le manchon contient-il du liquide qui fuit ?
Non. Il s'agit d'un film de protection et d'organisation, et non d'un produit de confinement étanche.
03. Pourquoi choisir le textile plutôt que la tresse ?
La construction textile offre une couverture plus large et plus opaque, ainsi qu'une surface continue plus douce.
Demander un échantillon ou un devis
Veuillez nous communiquer les dimensions du faisceau, l'environnement d'installation, le type de fermeture souhaité, la longueur finale, la quantité et les documents requis. MJ FLEX examinera votre demande et vous proposera un échantillon ou un devis adapté.
