Pourquoi choisir la gaine de protection à fermeture automatique MBS-CFW-S ?
• Ajouter un blindage aux faisceaux de câbles terminés
La construction en deux parties s'installe autour des câbles terminés, des dérivations et des connecteurs.
• Réduire le poids et le volume supplémentaires
Les filaments de feuille de cuivre constituent une tresse conductrice légère pour les assemblages compacts.
• Gardez les câbles accessibles.
Le dispositif de recouvrement à fermeture automatique peut être ouvert localement pour inspection, ajout de câbles et réparation.
• Préserver la flexibilité des itinéraires
La tresse suit des trajectoires courbes et des faisceaux irréguliers sans conduit métallique rigide.
Caractéristiques principales

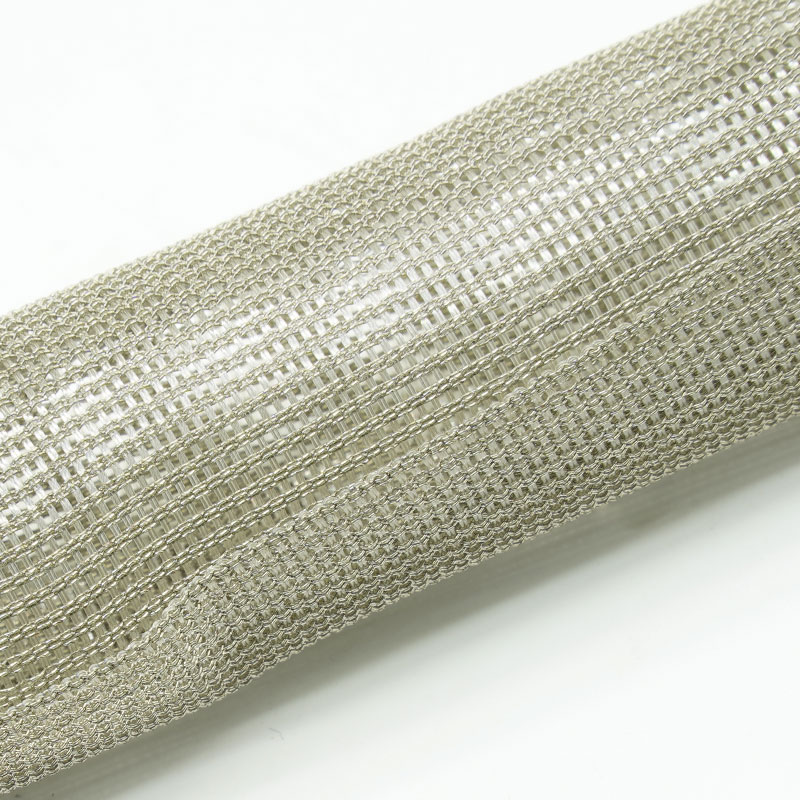

1. Filaments conducteurs en feuille de cuivre
Crée une couche de blindage légère autour des faisceaux de câbles.

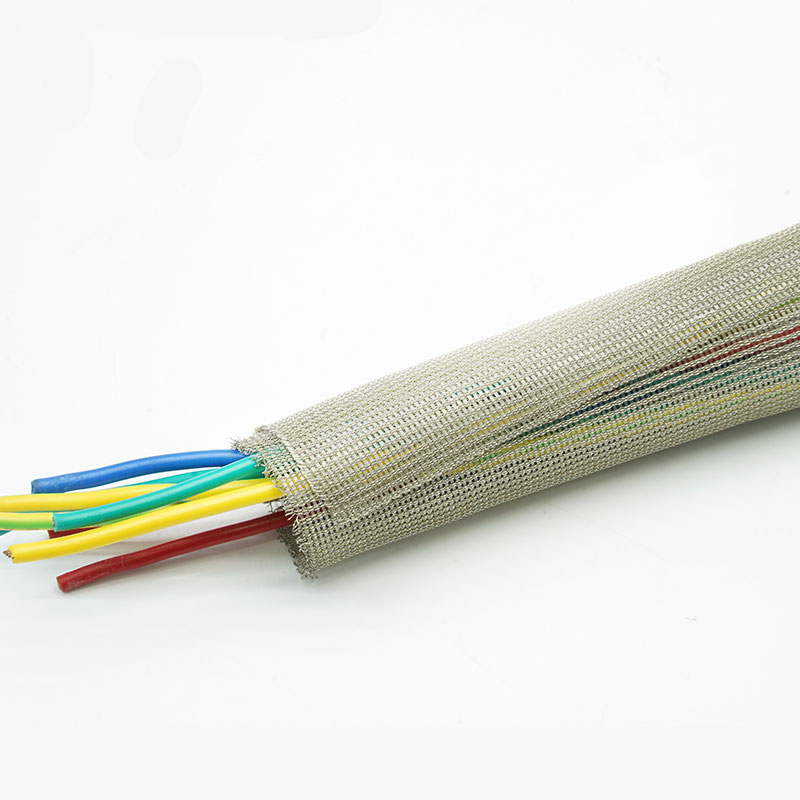

2. Construction à fermeture automatique
Permet une installation latérale et une couverture enveloppante automatique.

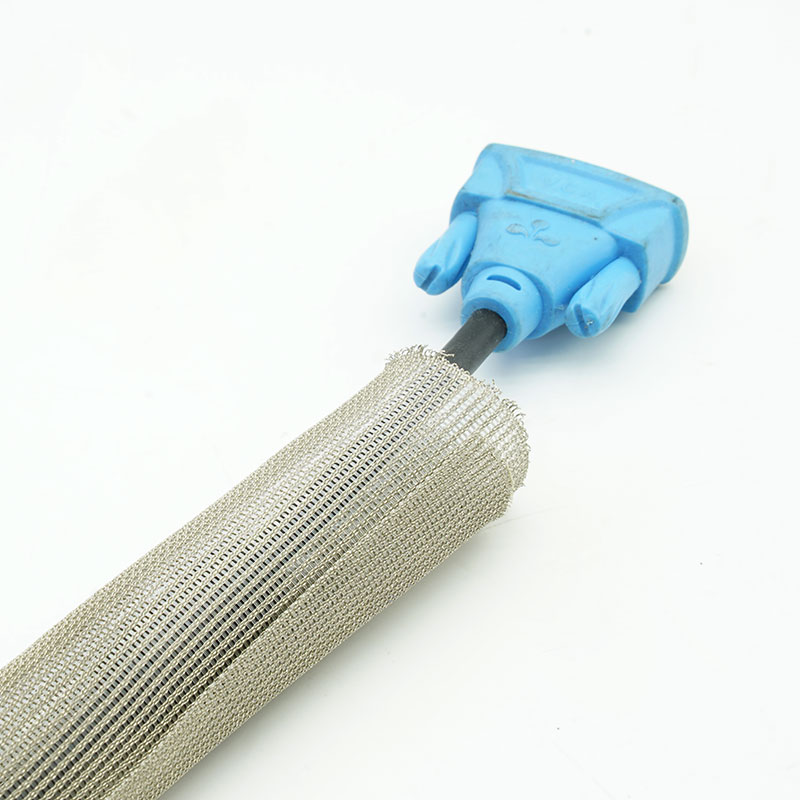

3. Conception facilitant la rénovation
Compatible avec les faisceaux de câbles existants sans retrait des connecteurs.

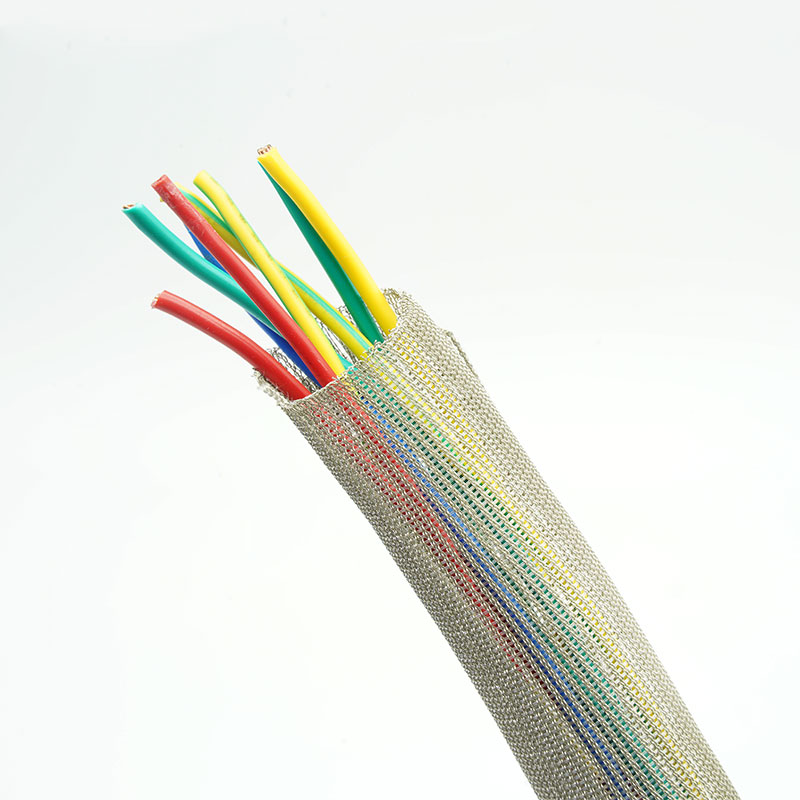

4. Structure tressée flexible
S'adapte aux courbes et aux variations modérées du diamètre du faisceau.
5. Support de blindage EMI et RFI
Contribue à contrôler les interférences rayonnées lorsqu'il est correctement mis à la terre et terminé.
6. Points de branchement accessibles
Permet une ouverture locale pour le passage des câbles et la maintenance.
7. Configurations de tresses personnalisées
La taille, la couverture, le chevauchement, la longueur et l'emballage peuvent être revus pour les projets OEM.
| Matériel | Feuille de cuivre étamé et multifilament de nylon |
| Construction | tresse fendue auto-fermante |
| Couverture du bouclier | Couverture spécifique au projet |
| Apparence standard | teinte cuivrée métallique |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40℃~+125℃ |
| inflammabilité | Auto-extinguible |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | cuivre étamé |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
| Format de l'offre | Rouleaux ou longueurs coupées |
Caractéristiques
Référence | ID (mm) | OD (mm) | Largeur d'étalement (mm) | Emballage Longueur (m/bobine) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Applications typiques
Instruments électroniques
Protège le câblage des signaux de faible niveau là où le poids et la rigidité supplémentaires du blindage doivent être minimisés.
Robotique et automatisation
Enveloppe les câbles de retour d'information et de commande à proximité des moteurs et des variateurs tout en préservant l'accès pour la maintenance.
Équipement de communication
Ajoute une protection conductrice autour des faisceaux de données et de signaux compacts dans les boîtiers encombrés.
Systèmes électroniques des véhicules
Blindage de rénovation autour des faisceaux auxiliaires et de communication à proximité des sources de bruit électrique.
Équipements médicaux et de laboratoire
Permet de séparer les câbles de signal sensibles des interférences environnantes ; la validation CEM finale de l’équipement reste requise.
Indiquez le diamètre minimal et maximal du faisceau, le chevauchement requis, la plage de fréquences cible et la méthode de mise à la terre prévue. Précisez également le rayon de courbure, le nombre de cycles de flexion, les dérivations, les connecteurs et l'exposition environnementale. La tresse en feuille de cuivre est principalement choisie pour sa légèreté et sa flexibilité ; les applications nécessitant une liaison robuste, une faible résistance ou une capacité de courant élevée doivent être évaluées par rapport à la norme MBS-TC-S.
Personnalisation disponible
Taille nominale et chevauchement - Adaptés à la plage de faisceaux réelle et à l'objectif de couverture.
Densité de la tresse et construction du filament - Ajustées en fonction de la flexibilité, du poids et des priorités de blindage.
Longueurs de coupe et préparation des branches - Pièces spécifiques au projet disponibles après examen du dessin.
Identification et emballage - Étiquettes, bobines, kits et emballages OEM disponibles sur accord.
Les documents RoHS et REACH peuvent être disponibles pour la construction confirmée. L'efficacité du blindage, la résistance, la température et la durée de vie en flexion doivent être spécifiées uniquement selon une méthode d'essai et une configuration d'échantillon convenues. La conformité CEM finale dépend de l'assemblage complet du câble, y compris le chevauchement, les soudures, la mise à la terre et les terminaisons.
Contrôle d'identité du filament - La construction et l'état du filament en feuille de cuivre à réception sont vérifiés.
Inspection du tressage et du chevauchement - La régularité de la couverture, les filaments cassés et le comportement d'auto-fermeture sont surveillés.
Vérification dimensionnelle - La taille nominale, le chevauchement et la longueur finie sont vérifiés.
Validation fonctionnelle – Les contrôles de continuité ou de résistance peuvent faire l’objet d’un accord lors de la validation finale de l’étiquette et de l’emballage.
01. Peut-il être installé après la pose des connecteurs ?
Oui. La conception en deux parties s'enroule autour du harnais existant par le côté.
02. Le chevauchement affecte-t-il les performances de blindage ?
Oui. Un chevauchement insuffisant ou irrégulier peut créer des lacunes en matière de protection, notamment au niveau des coudes et des bifurcations.
03.Peut-on l'utiliser comme tresse de mise à la terre ?
Il s'agit principalement d'un blindage léger ; utilisez une construction en cuivre étamé lorsqu'une liaison ou un chemin de courant robuste est nécessaire.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la plage de fréquences cible, la méthode de mise à la terre, l'environnement d'installation, la longueur finale et la quantité. MJ FLEX analysera la configuration et vous proposera un échantillon ou un devis adapté.
