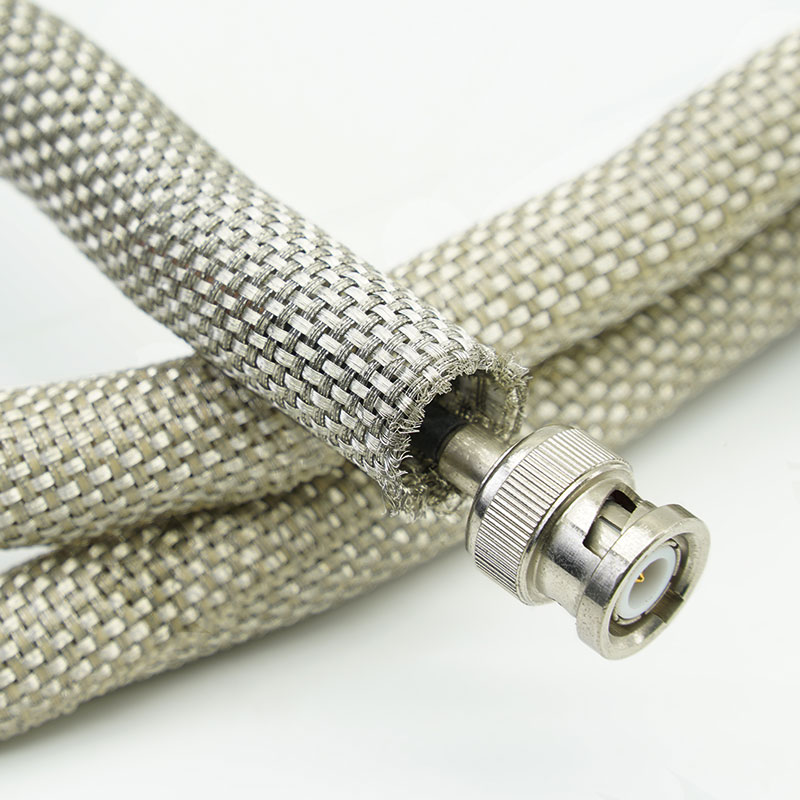

Pourquoi choisir le manchon de blindage EMI à fermeture automatique MBS-TC-S ?
• Construisez un blindage conducteur fiable
La tresse de cuivre étamé offre une couche conductrice robuste autour des câbles sensibles.
• Rénovation sans recâblage
Le profilé fendu à fermeture automatique s'installe une fois les connecteurs et les dérivations déjà en place.
• Soutenir une mise à la terre fiable
La tresse métallique peut être fixée aux coques arrière, aux pinces ou aux boîtiers mis à la terre à l'aide d'une terminaison appropriée.
• Améliorer la durabilité de la terminaison
Le plaquage à l'étain offre une meilleure résistance à l'oxydation de surface et une meilleure soudabilité que le cuivre nu.
Caractéristiques principales

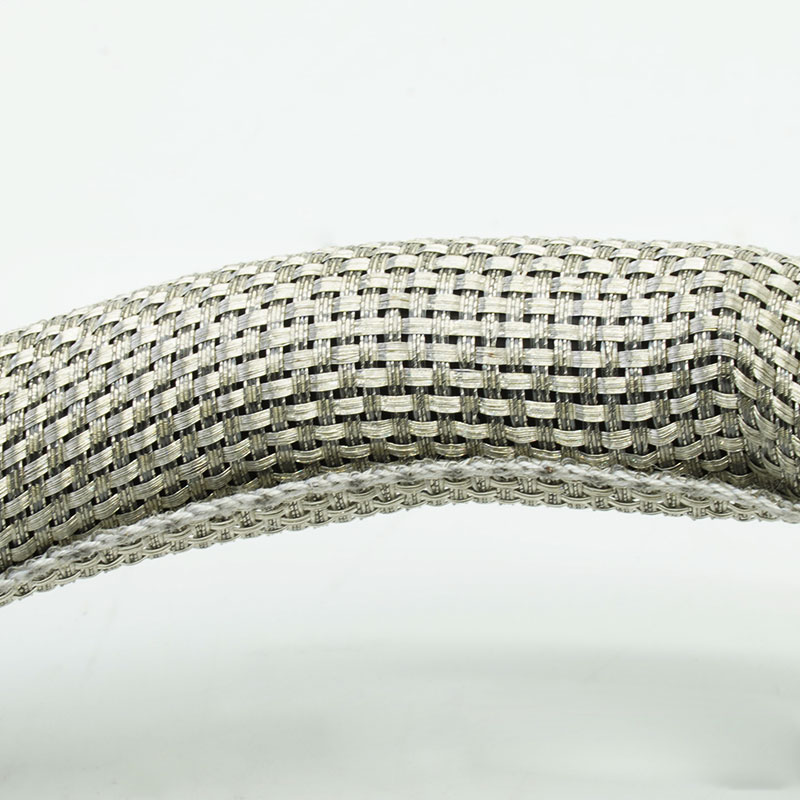

1. Tresse en cuivre étamé
Allie la conductivité du cuivre à une surface protectrice étamée.

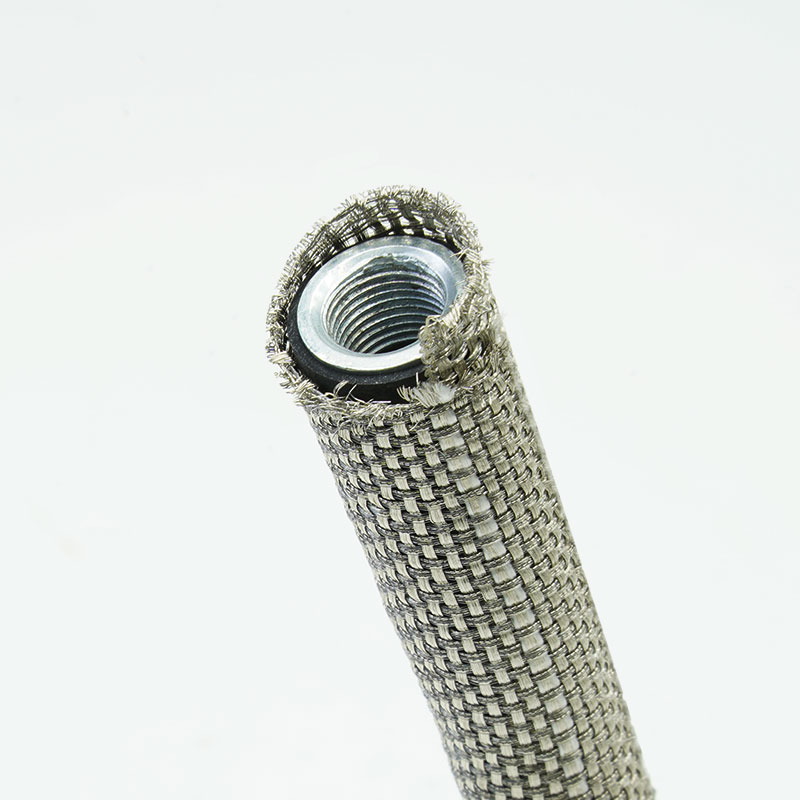

2. Structure enveloppante à fermeture automatique
Maintient une couverture conductrice autour d'une plage de faisceaux définie.
3. Installation à entrée latérale
S'adapte aux faisceaux de câbles complets sans retirer les bornes.
4. Capacité de mise à la terre et de liaison équipotentielle
Permet une connexion à faible impédance aux structures d'équipements conducteurs.

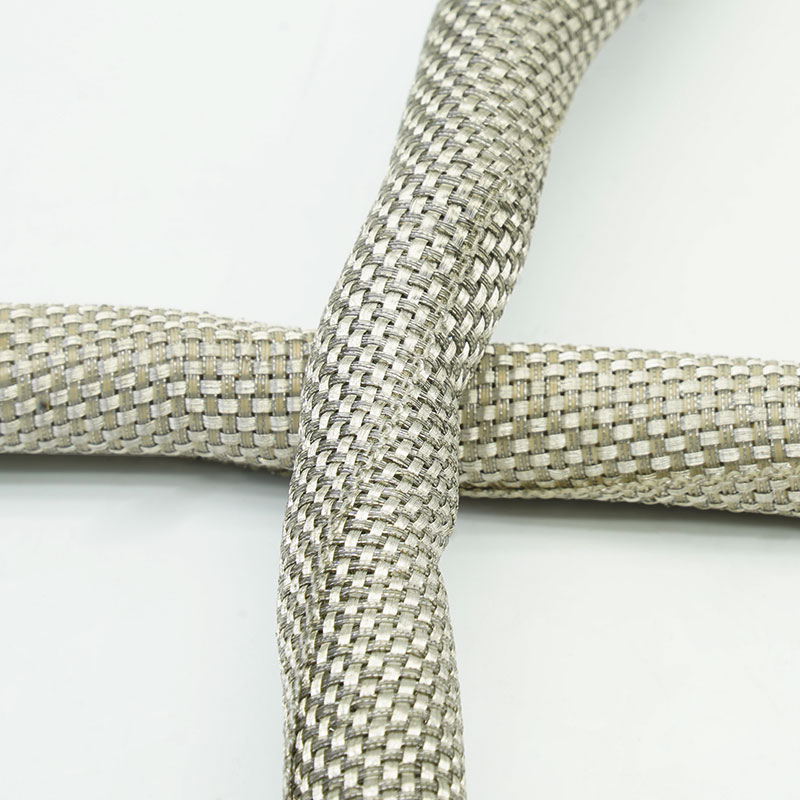

5. Construction métallique flexible
Suit les courbes des câbles et les profils de faisceaux changeants.
6. Support de blindage EMI et RFI
Contribue à réduire les interférences rayonnées dans les assemblages correctement conçus.
7. Configurations conductrices personnalisées
Le diamètre du fil, la couverture, le chevauchement, la taille et la longueur finie peuvent être vérifiés.
| Matériel | Cuivre étamé et PPS |
| Construction | tresse métallique fendue à fermeture automatique |
| Couverture du bouclier | Couverture de tresse spécifique au projet |
| Apparence standard | teinte cuivrée métallique |
| Chevaucher | ≥35% |
| Température de fonctionnement | -40℃~+125℃ |
| inflammabilité | Auto-extinguible |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | couleur argent naturel |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
| Format de l'offre | Rouleaux ou longueurs coupées |
Caractéristiques
Référence | ID (mm) | OD (mm) | Largeur d'étalement (mm) | Emballage Longueur (m/bobine) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Applications typiques
Systèmes de contrôle industriels
Protège les câbles des capteurs, des encodeurs et des communications acheminés à proximité des variateurs, des contacteurs et des moteurs.
Électronique automobile et pour véhicules électriques
Ajoute un blindage fonctionnel aux faisceaux de câbles de signalisation et de communication basse tension à proximité des équipements de commutation.
Équipements de robotique et de servocommande
Assure la protection conductrice autour du câblage de retour d'information et de commande nécessitant un accès pour réparation.
Électronique de puissance et systèmes de test
Permet la liaison câble-boîtier autour des convertisseurs, des onduleurs et des équipements de laboratoire.
Interconnexions d'équipements mis à la terre
Fournit une gaine conductrice flexible là où la continuité du blindage et l'accès mécanique sont tous deux importants.
Définissez la plage de câbles, la couverture installée requise, la plage de fréquences, la résistance ou la cible de liaison et la méthode de terminaison. Spécifiez la géométrie du connecteur, le rayon de courbure, le mouvement, le courant admissible et l'environnement. Les performances du blindage dépendent fortement d'un contact circonférentiel continu, d'un recouvrement et d'une mise à la terre adéquats ; la gaine doit être évaluée dans le cadre de l'ensemble CEM complet.
Personnalisation disponible
Taille nominale et chevauchement - Adaptés à la plage de faisceaux réelle et à l'objectif de couverture.
Densité de la tresse et construction du filament - Ajustées en fonction de la flexibilité, du poids et des priorités de blindage.
Longueurs de coupe et préparation des branches - Pièces spécifiques au projet disponibles après examen du dessin.
Identification et emballage - Étiquettes, bobines, kits et emballages OEM disponibles sur accord.
Les déclarations de conformité aux normes RoHS et REACH peuvent être disponibles pour la construction confirmée. L'efficacité du blindage, la résistance en courant continu, la capacité de courant, la résistance à la corrosion et la tenue en température nécessitent des données spécifiques au produit. La conformité finale aux normes CEM et électriques doit être vérifiée sur l'assemblage du client et son système de terminaison.
Contrôle des matériaux - L'identité et l'état de surface du fil de cuivre étamé sont vérifiés.
Inspection de la construction des tresses : la couverture, l’état des brins et la régularité du chevauchement sont contrôlés.
Contrôle de la fermeture et de l'ajustement - La performance d'auto-fermeture est vérifiée sur des diamètres de faisceau représentatifs.
Contrôle de la libération électrique - Un test de continuité ou de résistance peut être spécifié avant l'emballage final.
01. Comment le manchon doit-il être terminé ?
Utilisez une méthode à faible impédance adaptée à la gamme de fréquences, de préférence avec un contact circonférentiel avec le connecteur ou le boîtier.
02.La tresse auto-fermante est-elle adaptée aux branches ?
Oui. L'ouverture peut être localisée autour des sorties de câbles, mais le chevauchement et la continuité de la mise à la terre doivent être maintenus.
03.Possède-t-il une valeur d'efficacité de blindage universelle ?
Non. Les résultats varient en fonction de la fréquence, de la couverture, du diamètre installé, des joints et de la qualité de la terminaison.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la plage de fréquences cible, la méthode de mise à la terre, l'environnement d'installation, la longueur finale et la quantité. MJ FLEX analysera la configuration et vous proposera un échantillon ou un devis adapté.
