Pourquoi choisir la gaine de protection auto-agrippante VEM-PVT ?
• Ouvrez rapidement les faisceaux de câbles
La fermeture auto-agrippante permet un accès direct sur toute la longueur de la manche, sans outils.
• Supporte les changements de câbles fréquents
L'emballage peut être rouvert et refermé lors des opérations de dépannage, des mises à niveau et des travaux de prototypage.
• Assemblages de modernisation terminés
L'installation par le côté évite le retrait du connecteur et le démontage du faisceau.
• S'adapter aux variations de la taille des paquets
Le système de fermeture peut s'adapter à des variations modérées lorsque la largeur d'enroulement appropriée est sélectionnée.
Caractéristiques principales

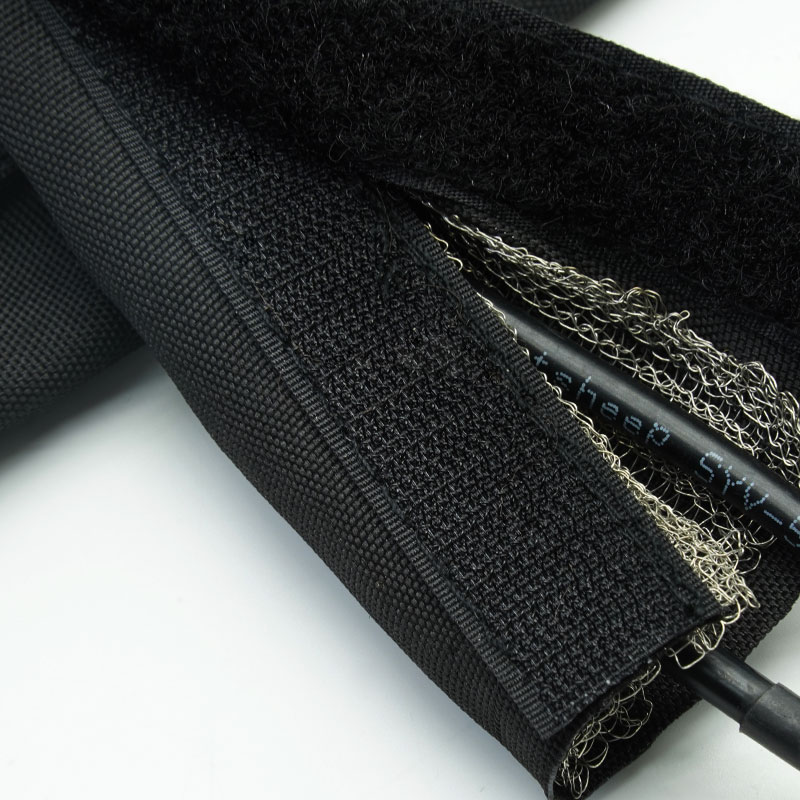

1. Fermeture auto-agrippante sur toute la longueur
Permet une ouverture et une refermeture rapides et répétables.

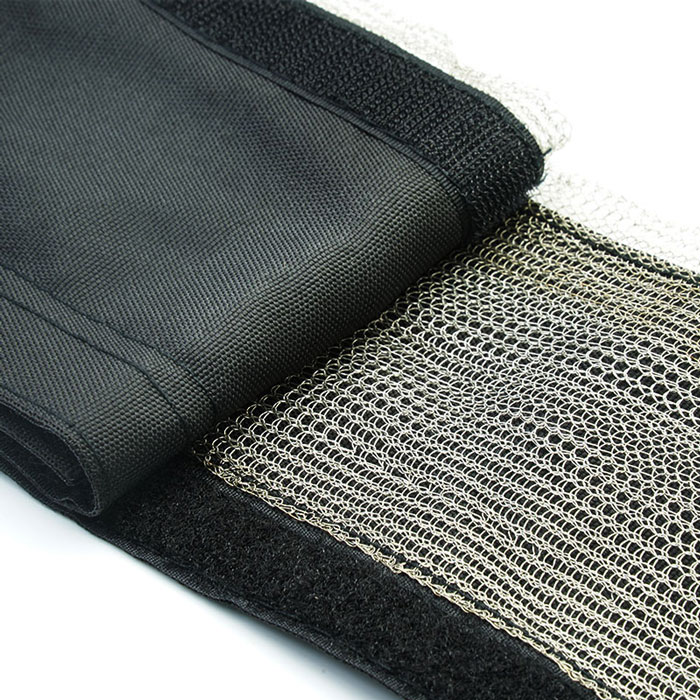

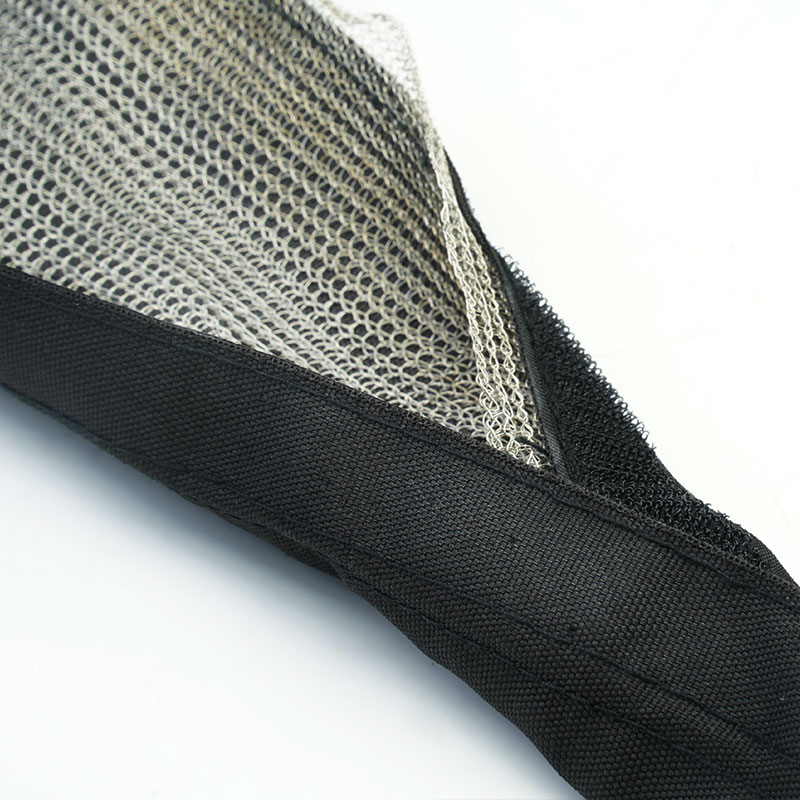

2. Couche de blindage conductrice intégrée
Prend en charge le contrôle des interférences électromagnétiques (EMI) et radioélectriques (RFI) avec une mise à la terre appropriée.

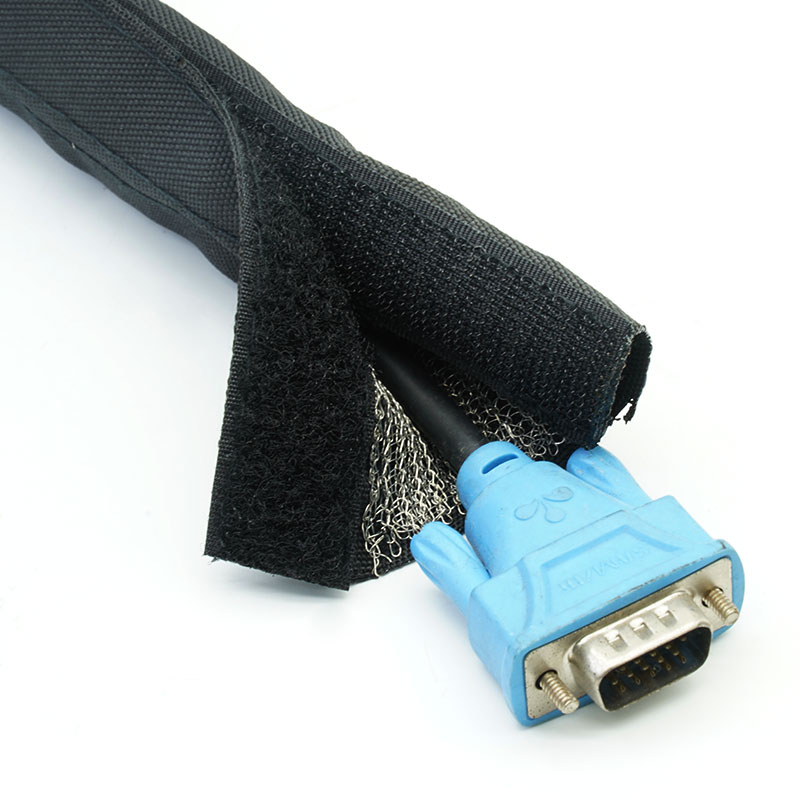

3. Installation enveloppante à plat
Permet le passage latéral des câbles, des dérivations et des connecteurs.
4. Superposition de fermeture réglable
Convient à une gamme définie de diamètres de faisceaux.
5. Gestion flexible des câbles
Organise les câbles de signal et de données le long de trajets courbes.
6. Accès facilitant la maintenance
Idéal pour les tests, la modernisation et les équipements fréquemment entretenus.
7. Configurations d'emballage personnalisées
La largeur, le matériau de protection, le système de fermeture, la longueur et l'emballage peuvent être revus.
| Matériau pour manchons | Polyester |
| Matériau auto-agrippant | Nylon |
| Matériau du filet de protection | cuivre étamé |
| Température de fonctionnement | -50℃~+150℃ |
| inflammabilité | Auto-extinguible |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | Noir |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
| Format de l'offre | Rouleaux ou longueurs coupées |
Caractéristiques
Référence | ID (mm) | Ensemble Dia (mm) | Emballage Longueur (m/bobine) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Applications typiques
Développement et dépannage CEM
Ajoute un blindage amovible autour des câbles suspects lors des tests et des modifications de conception.
Équipements de laboratoire et d'essai
Permet un accès répété au câblage de signalisation tout en maintenant une couverture conductrice organisée.
armoires de commande industrielles
Enveloppe les câbles de capteurs et de communication fonctionnels situés à proximité des sources de perturbations électriques.
Systèmes audio, vidéo et de communication
Contrôle les groupes de câbles qui sont fréquemment réorganisés ou remplacés.
Installations temporaires et prototypes
Fournit un blindage de câble réutilisable sans conduit permanent ni reconstruction de faisceau.
Mesurez la circonférence du faisceau aux points les plus étroits et les plus larges, y compris les dérivations et les transitions de connecteurs. Choisissez une largeur d'enroulement suffisante pour une fermeture sécurisée et un chevauchement conducteur sans compression du câble. Indiquez la plage de fréquences, les performances cibles, la méthode de mise à la terre, les cycles d'ouverture, les conditions de flexion et l'exposition environnementale.
Personnalisation disponible
Chevauchement de la largeur et de la fermeture - Configuré pour la plage de faisceaux installés et les exigences d'ajustement.
Couche conductrice - Les options de matériaux et de couverture peuvent être évaluées en fonction de l'application.
Longueurs coupées et caractéristiques d'accès - Pièces préparées, emplacements des succursales et kits d'assemblage disponibles sur accord.
Marquage et emballage - Étiquettes, codes-barres, sacs, rouleaux et cartons de marque privée disponibles.
Des déclarations de matériaux sont disponibles pour la couche conductrice, le système de fermeture et les composants textiles. L'efficacité du blindage dépend du chevauchement des conducteurs, des joints, de la mise à la terre et de la fréquence. Ne revendiquez aucune étanchéité, isolation électrique ni valeur de dB spécifique sans que cela soit justifié par une méthode de construction et d'installation testée avec précision.
Vérification des matériaux - Les matériaux de la couche conductrice et du boîtier de fermeture sont vérifiés par rapport aux spécifications approuvées.
Test d'engagement de fermeture - L'alignement et les performances de maintien sont inspectés.
Vérification de la couverture et de la continuité : le chevauchement de l’enveloppe, l’état de la surface et les propriétés électriques convenues sont vérifiés.
Contrôle final de la commande : les dimensions, la longueur de coupe, les étiquettes, la quantité et l’emballage sont confirmés.
01. L'emballage peut-il être rouvert et réutilisé ?
Oui. Il est conçu pour les systèmes de câblage nécessitant des inspections fréquentes ou des modifications de configuration.
02. Comment est-il mis à la terre ?
Raccordez la couche conductrice à la terre désignée à l'aide d'une terminaison compatible à faible impédance.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la plage de fréquences cible, la méthode de mise à la terre, l'environnement d'installation, la longueur finale et la quantité. MJ FLEX analysera la configuration et vous proposera un échantillon ou un devis adapté.
