Pourquoi choisir la gaine de protection auto-agrippante ZEM-PZP ?
• Câbles blindés longs et sécurisés
La fermeture éclair assure une fermeture mécanique continue qui empêche toute ouverture accidentelle lors de la manipulation.
• Moderniser le câblage existant
L'installation par le côté ajoute une couche de blindage sans retirer les connecteurs ni reconstruire le faisceau.
• Maintenance planifiée rapide
Les techniciens peuvent ouvrir la fermeture éclair de la gaine le long du trajet et la refermer après l'intervention.
• Alignement de la fermeture de contrôle
Un chemin de fermeture éclair défini permet de maintenir une géométrie d'enroulement répétable le long des câbles droits et courbes.
Caractéristiques principales

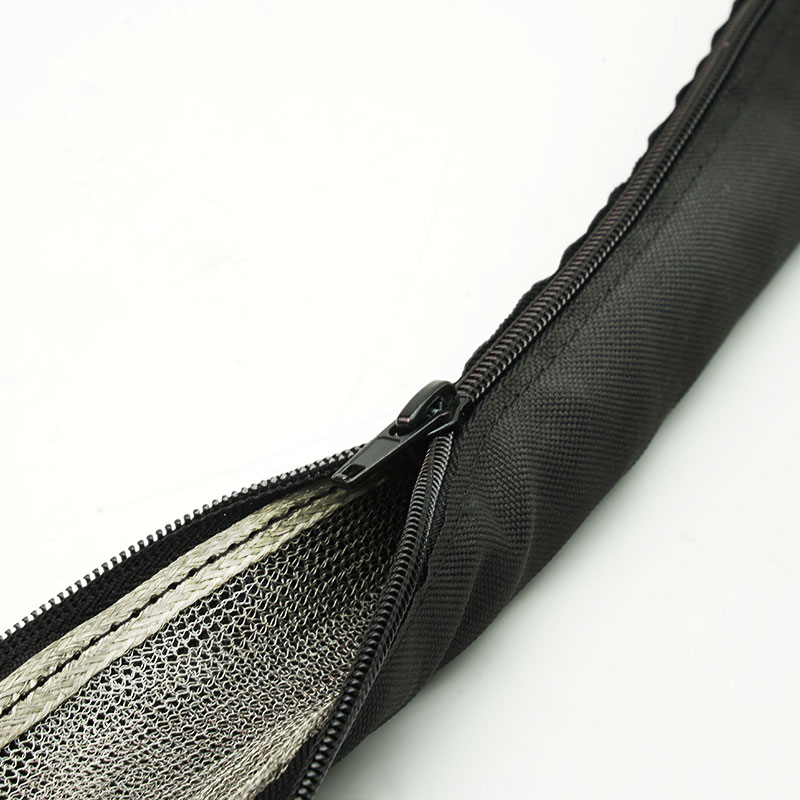

1. Fermeture éclair intégrale
Assure une ouverture et une fermeture positives et répétables.

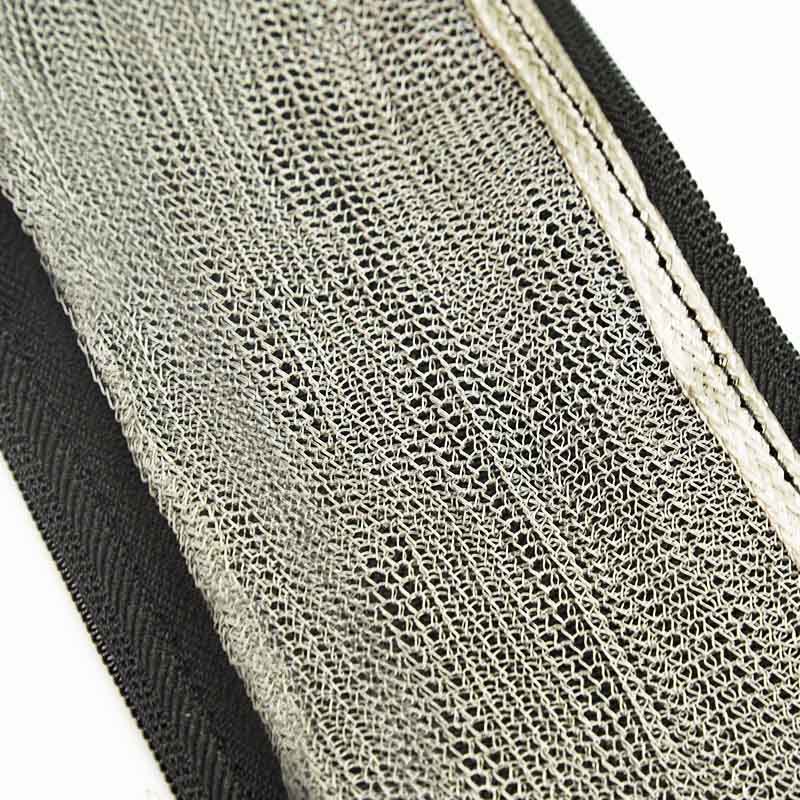

2. Couche de blindage conductrice intégrée
Prend en charge le contrôle des interférences électromagnétiques (EMI) et radioélectriques (RFI) lorsqu'il est correctement mis à la terre.

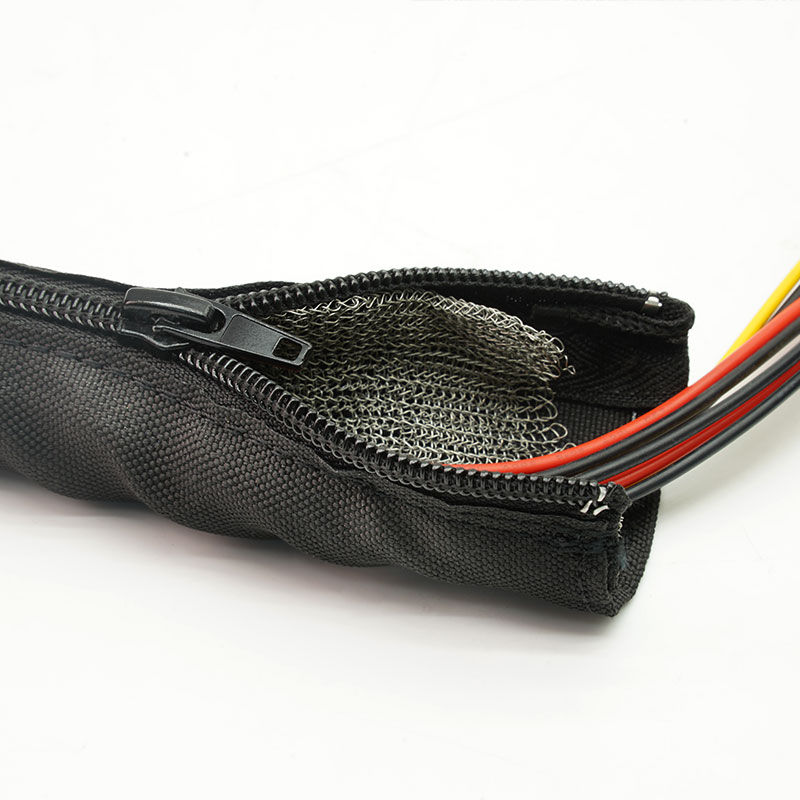

3. Installation de rénovation avec entrée latérale
Enveloppe les câbles et connecteurs terminés.
4. Sécuriser le confinement des câbles
Permet de maintenir les faisceaux de câbles organisés lors de l'utilisation et de la manipulation de l'équipement.
5. Itinéraire flexible
Suit les courbes et les variations modérées du diamètre du faisceau.
6. Construction fonctionnelle
Permet l'inspection, le remplacement et l'ajout de câbles planifiés.
7. Assemblages de fermetures éclair sur mesure
Le diamètre, la couche de protection, l'orientation de la fermeture éclair, la longueur et l'emballage peuvent être vérifiés.

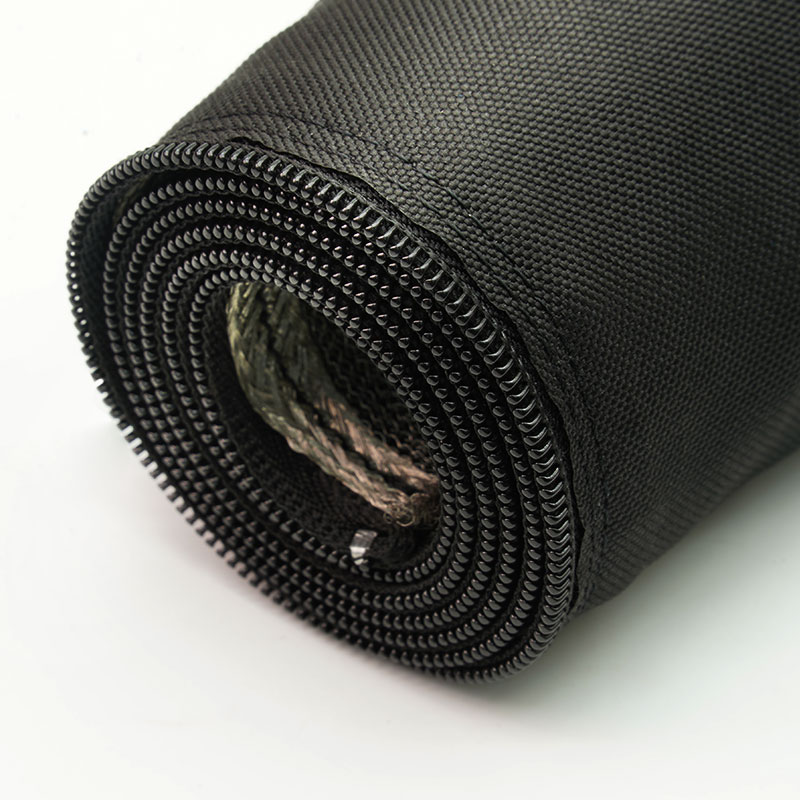

| Structure | manchon enveloppant ouvrable |
| Matériau pour manchons | Polyester |
| Matériau de la fermeture éclair | Nylon |
| Matériau de la couche de protection | cuivre étamé |
| Température de fonctionnement | -50℃~+150℃ |
| inflammabilité | Auto-extinguible |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | Noir |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
| Format de l'offre | Longueurs personnalisées |
Caractéristiques
Référence | ID (mm) | Ensemble Dia (mm) | Emballage Longueur |
|
ZEW-PZP-015-BK | 15 | 10~15 | Longueur personnalisée |
ZEW-PZP-020-BK | 20 | 16~20 | Longueur personnalisée |
| 30 | 21~30 | Longueur personnalisée |
| 40 | 31~40 | Longueur personnalisée |
| 50 | 41~50 | Longueur personnalisée |
| ZEW-PZP-060-BK | 60 | 51~60 | Longueur personnalisée |
Applications typiques
machines industrielles
Protège les faisceaux de câbles de commande et de signalisation en service à proximité des moteurs, des variateurs et des dispositifs de commutation.
Équipements de données et de communication
Contient des groupes de câbles nécessitant un blindage et pouvant faire l'objet de déplacements, d'ajouts ou de modifications ultérieurs.
Robotique et systèmes automatisés
Protège le câblage de retour d'information et de commande tout en facilitant la maintenance planifiée.
Installations de diffusion et de test
Crée des métiers à tisser blindés réutilisables pour les systèmes reconfigurés périodiquement.
électronique auxiliaire du véhicule
Les mises à niveau permettent de recouvrir les câbles de communication et de signaux basse tension accessibles.
Mesurez le faisceau complet, connecteurs, dérivations et diamètre local maximal inclus. Précisez la plage de fréquences cible, les exigences de blindage, les points de mise à la terre, le sens de fermeture, la fréquence d'ouverture, les conditions de flexion et l'environnement. Prévoyez un dégagement suffisant pour que la fermeture se ferme sans comprimer les câbles ni exercer de contrainte latérale excessive sur la couture.
Personnalisation disponible
Taille de la gaine et couche de blindage - Adaptées au faisceau, à la flexibilité et à la cible CEM.
Configuration de la fermeture éclair : le sens du curseur, le type de fermeture éclair, la couleur et la construction des extrémités peuvent être spécifiés.
Longueurs finies - Assemblages coupés sur mesure pour zones de machines ou faisceaux de câbles.
Étiquettes et emballages - Codes-barres, identification de projet, kits et cartons OEM disponibles.
Toute évaluation des performances doit prendre en compte la couche conductrice exacte, la fermeture éclair, le fil et le matériau extérieur. Les documents RoHS et REACH sont disponibles pour les matériaux homologués. L'efficacité du blindage et les plages de température de fonctionnement nécessitent des conditions de test définies. Le modèle VEW-PZP standard n'est ni étanche ni isolant électrique.
Vérification du matériau de blindage - L'identité de la couche conductrice et l'état de surface sont vérifiés.
Inspection du fonctionnement de la fermeture éclair : la course du curseur, son alignement et la sécurité de ses extrémités sont vérifiés.
Ajustement et continuité des finitions - Les dimensions et les contrôles électriques convenus sont effectués sur les pièces finies.
Validation de la commande - L'orientation, les étiquettes, la quantité et l'emballage sont confirmés.
01. Pourquoi choisir une fermeture éclair plutôt qu'une fermeture auto-agrippante ?
La fermeture éclair offre une fermeture mécanique plus précise pour les longues distances et la manipulation ; le système auto-agrippant est généralement plus rapide pour un accès fréquent.

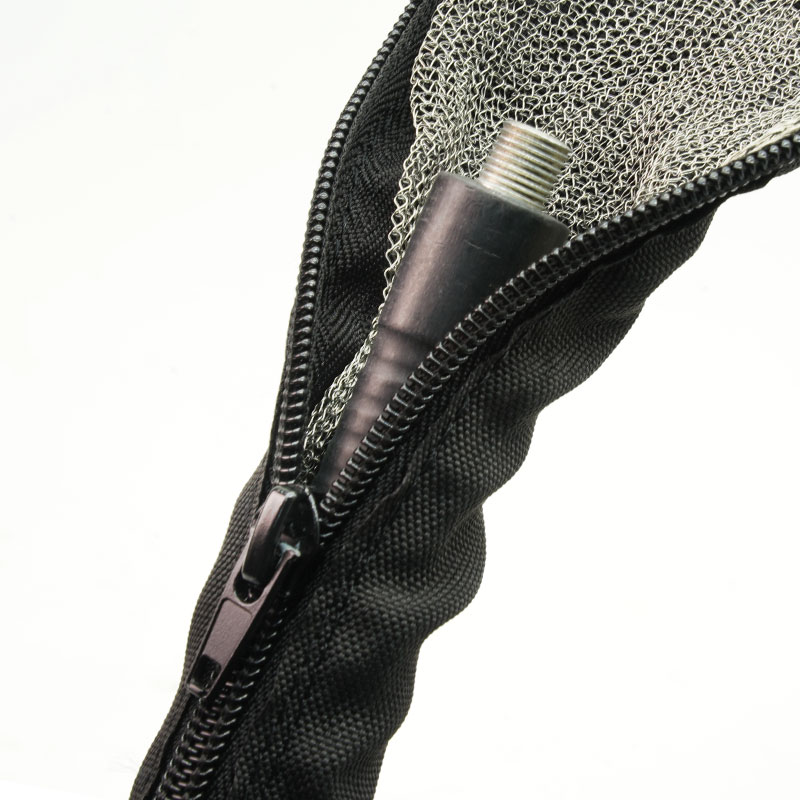

02. Peut-il être installé par-dessus des connecteurs ?
Il s'installe latéralement, le manchon n'a donc pas besoin de passer par-dessus le connecteur.
03. La fermeture éclair interrompt-elle le blindage ?
La conception du dispositif de fermeture influe sur la continuité. Le chevauchement des conducteurs et la mise à la terre doivent être vérifiés pour garantir les performances requises.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la plage de fréquences cible, la méthode de mise à la terre, l'environnement d'installation, la longueur finale et la quantité. MJ FLEX analysera la configuration et vous proposera un échantillon ou un devis adapté.
