Pourquoi choisir la gaine tressée en feuille de cuivre MBS-CFW ?
• Réduire le poids et l'encombrement du blindage
Les filaments conducteurs à base de feuilles métalliques permettent de créer une tresse légère pour les assemblages électroniques compacts et les équipements mobiles.

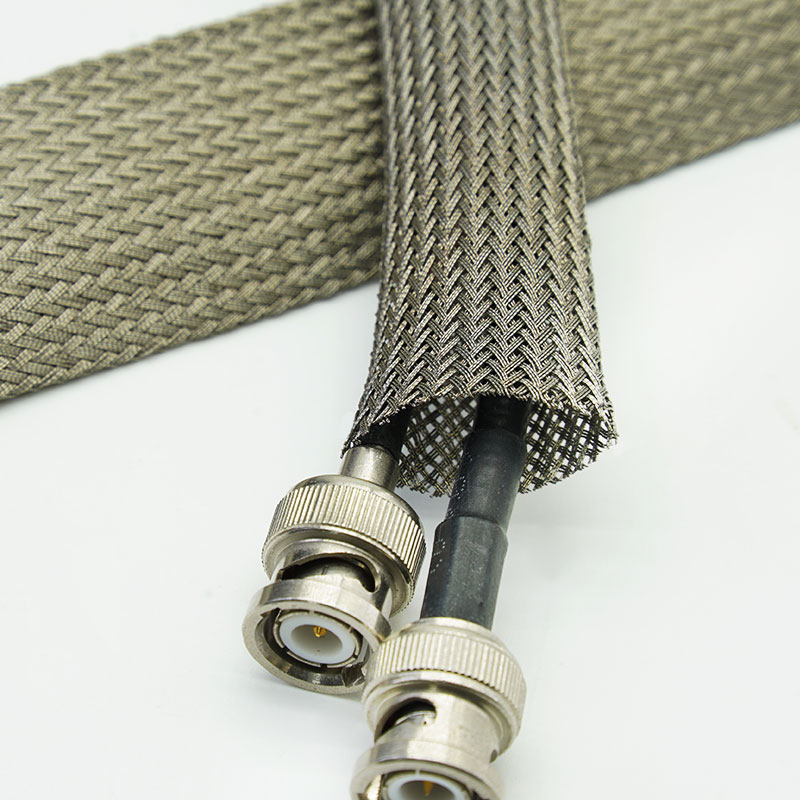

• Protéger les câbles de signal délicats
La gaine flexible assure une couverture conductrice sans la rigidité d'une tresse de fil métallique lourd.
• Parcours à travers des espaces confinés
La construction extensible épouse les courbes et les profils de faisceaux changeants des équipements à forte densité.
• Améliorations EMC pour la modernisation des systèmes de soutien
Le manchon peut être installé sur les faisceaux de câbles accessibles et raccordé à un système de mise à la terre approprié.
Caractéristiques principales
1. Filaments conducteurs en feuille de cuivre
Fournit une structure de blindage métallique légère.

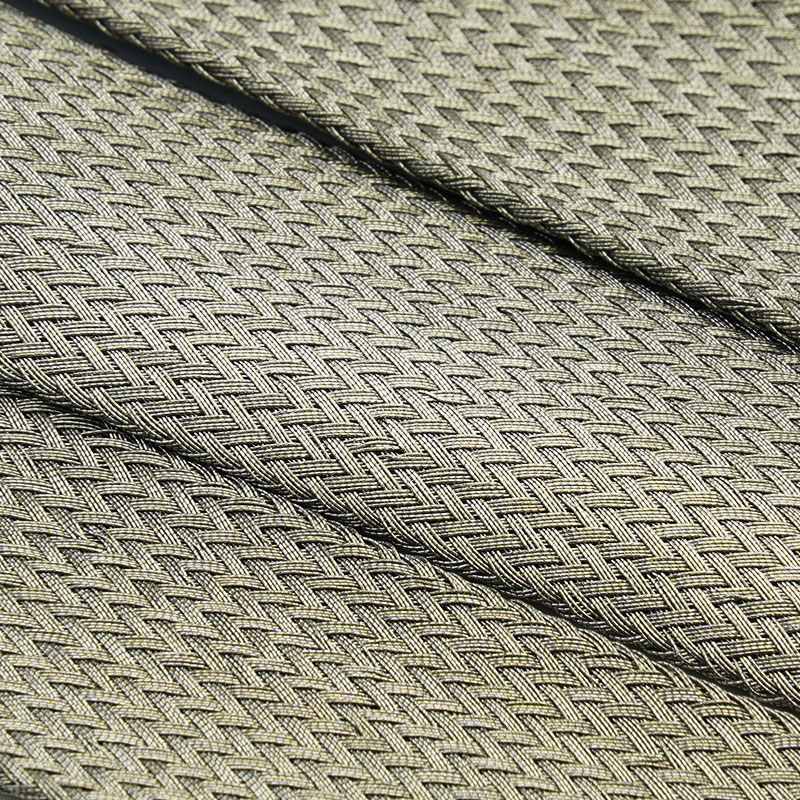

2. Construction tressée à faible encombrement
Convient aux assemblages où le poids et l'espace de routage sont limités.

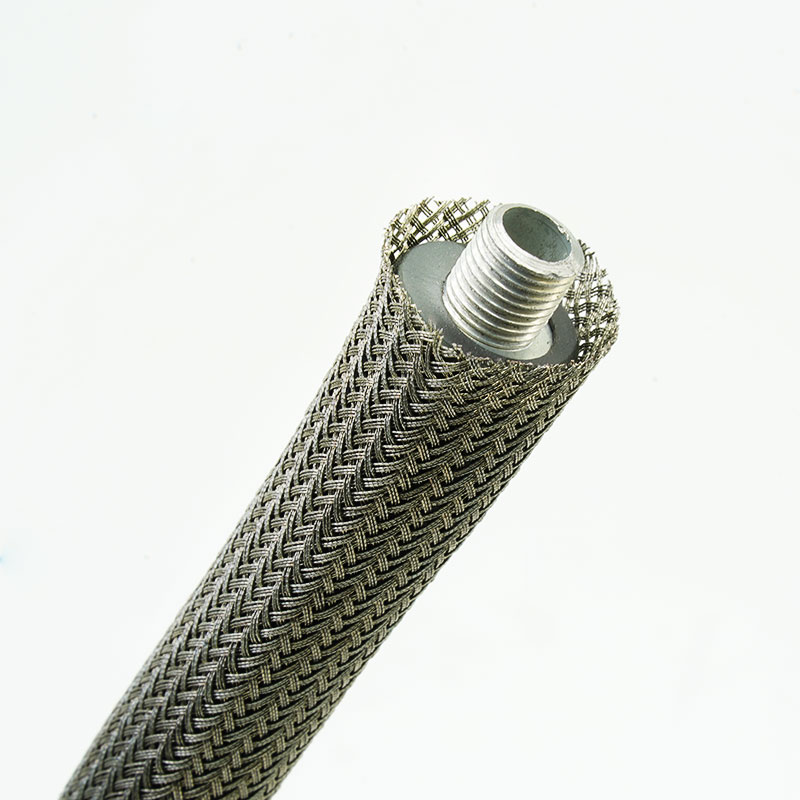

3. Câble extensible
Compatible avec une gamme définie de diamètres de câbles et de faisceaux.

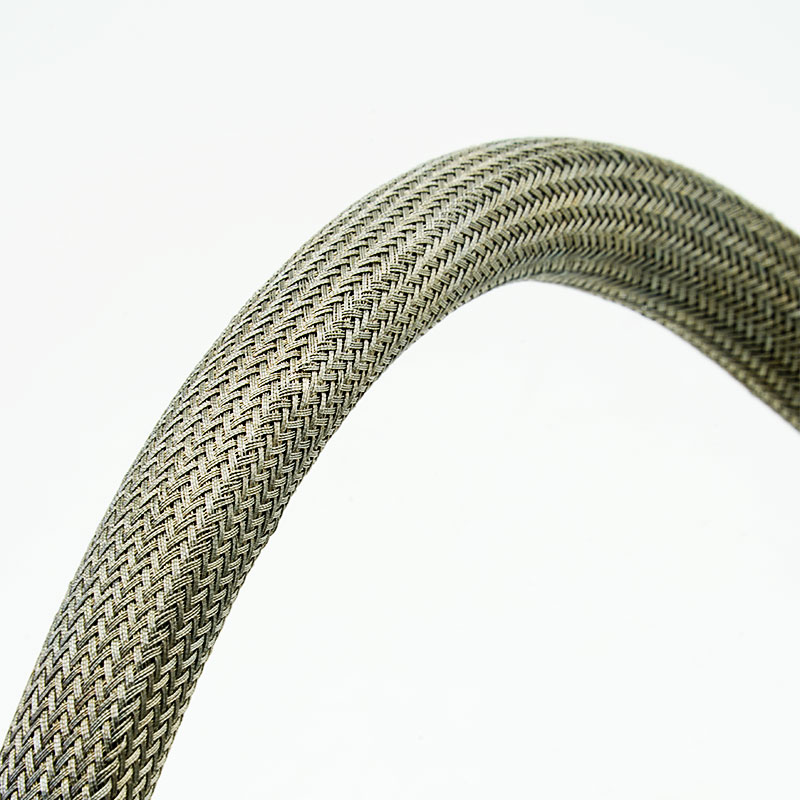

4. Manipulation flexible
Suit des tracés courbes et des groupes de câbles mobiles ou en service.
5. Support de blindage EMI et RFI
Contribue à contrôler les interférences rayonnées lorsqu'il est correctement terminé.
6. Organisation des faisceaux de câbles
Combine plusieurs fils sous une seule couche protectrice conductrice.
7. Personnalisation spécifique à l'application
Le diamètre, la densité du tressage, la construction du filament, la longueur et l'emballage peuvent être vérifiés.
| Matériel | Feuille de cuivre étamé et multifilament de nylon |
| Construction | tresse extensible et légère |
| Couverture du bouclier | Couverture de tresse spécifique au projet |
| Apparence standard | teinte cuivrée métallique |
| Température de fonctionnement | -40℃~+125℃ |
| inflammabilité | Auto-extinguible |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | cuivre étamé |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
Caractéristiques

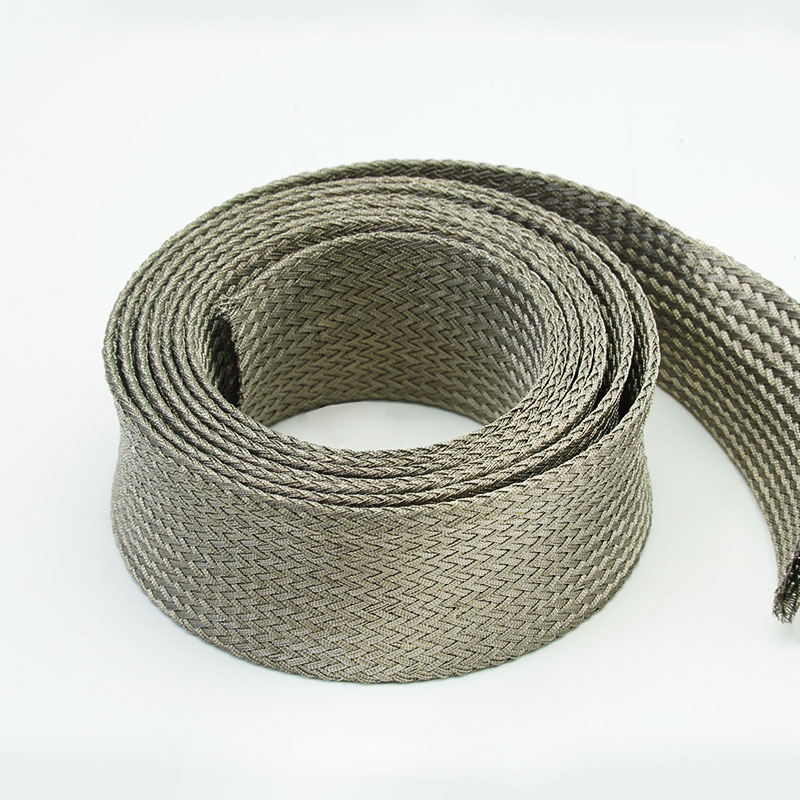

Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
Instruments électroniques et équipements de test
Protège les câbles de signaux de faible niveau là où le poids et la rigidité supplémentaires du métal doivent être minimisés.
Interconnexions de communication et de données
Ajoute une couverture conductrice autour des faisceaux de signaux compacts dans les boîtiers à espace restreint.
Robotique et automatisation légère
Protège les câbles de commande et de retour d'information mobiles tout en préservant leur flexibilité.
Prototypes aérospatiaux et d'équipements mobiles
Soutient le développement de harnais légers sous réserve d'un examen des matériaux et de la conformité spécifique au projet.
Équipements médicaux et de laboratoire
Permet de séparer les câbles de signalisation sensibles des sources de bruit électrique voisines ; la conformité finale de l’équipement reste requise.
Commencez par définir le diamètre du câble, le poids et l'encombrement maximums admissibles, la flexibilité requise, la plage de fréquences et les performances cibles de l'assemblage. Vérifiez la couverture de la tresse installée, la méthode de mise à la terre, l'interface du connecteur ou du boîtier, les cycles de flexion et l'exposition environnementale. La tresse en feuille de cuivre est principalement choisie pour sa légèreté et sa flexibilité ; les applications nécessitant un courant de terre élevé, une très faible résistance ou une robustesse mécanique maximale peuvent être mieux adaptées à la tresse MBS-TC.
Personnalisation disponible
Dimension et couverture : diamètre et densité de la tresse adaptés au faisceau de câbles installé.
Construction du filament - Le type de filament de la feuille et la structure du fil de support peuvent être évalués.
Longueurs coupées et assemblages - Longueurs de projet et préparation de terminaison sélectionnée disponibles sur accord.
Identification et emballage - Les étiquettes, les bobines, les sacs, les kits et les emballages de marque privée peuvent être personnalisés.
La documentation relative aux normes RoHS, REACH ou autres peut être disponible pour la construction confirmée. L'efficacité et la résistance du blindage doivent être démontrées uniquement selon une méthode et une configuration d'échantillon convenues. Le produit ne certifie pas à lui seul le câblage pour les applications CEM, aérospatiales, médicales ou autres applications réglementées. La compatibilité avec le soudage, le sertissage et l'exposition environnementale doit être confirmée.
Vérification des filaments conducteurs - L'identité, l'apparence et l'état à réception des filaments conducteurs sont contrôlés.
Contrôle qualité de la tresse : la couverture, l’expansion, les filaments cassés et l’homogénéité de la surface sont inspectés.
Contrôles du poids et des dimensions - Les paramètres nominaux de taille, de longueur et de masse convenus sont vérifiés.
Inspection fonctionnelle de libération - Des contrôles de continuité ou de résistance peuvent être spécifiés en même temps que la vérification finale de l'étiquette et de l'emballage.
01. En quoi la tresse en feuille de cuivre diffère-t-elle de la tresse en fil de cuivre étamé ?
La construction en feuille de cuivre est généralement plus légère et plus flexible ; la tresse de fil de cuivre étamé est généralement préférée pour une liaison robuste, une terminaison efficace et des chemins de courant plus élevés.
02. Cette gaine peut-elle être soudée directement ?
Cela dépend de la construction et du revêtement du filament-feuille. Vérifiez le procédé de terminaison prévu avant de faire votre choix.
03.L'expansion réduira-t-elle la couverture du blindage ?
Oui. Lorsqu'une tresse s'étend sur un diamètre plus grand, son angle de couverture et sa couverture optique peuvent changer.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la zone de couverture souhaitée, la plage de fréquences, la méthode de mise à la terre, l'environnement, la longueur finale et la quantité annuelle. MJ FLEX analysera la conception du blindage et vous proposera un échantillon ou un devis.
