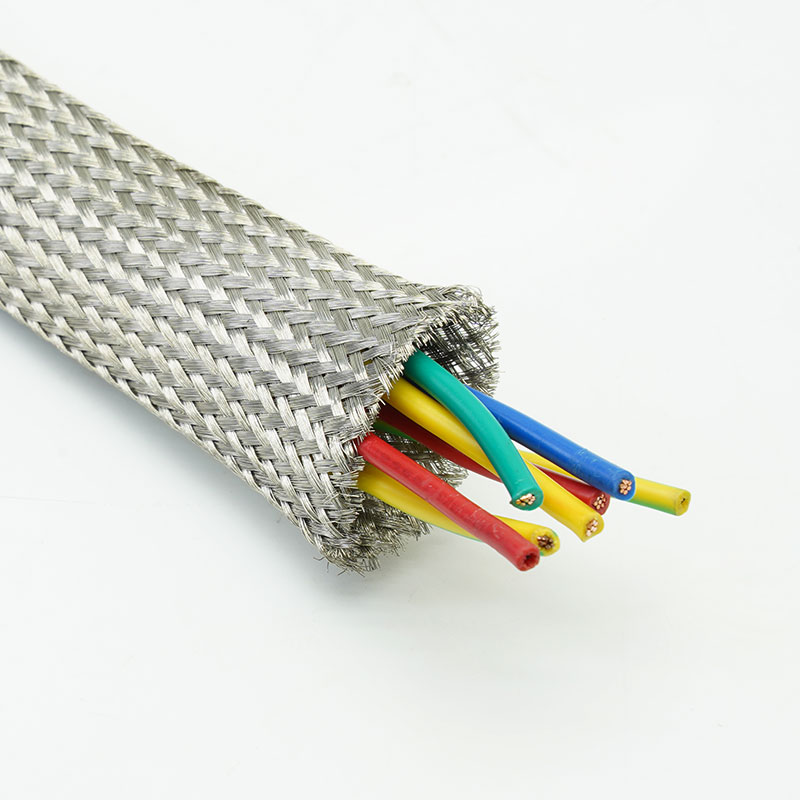

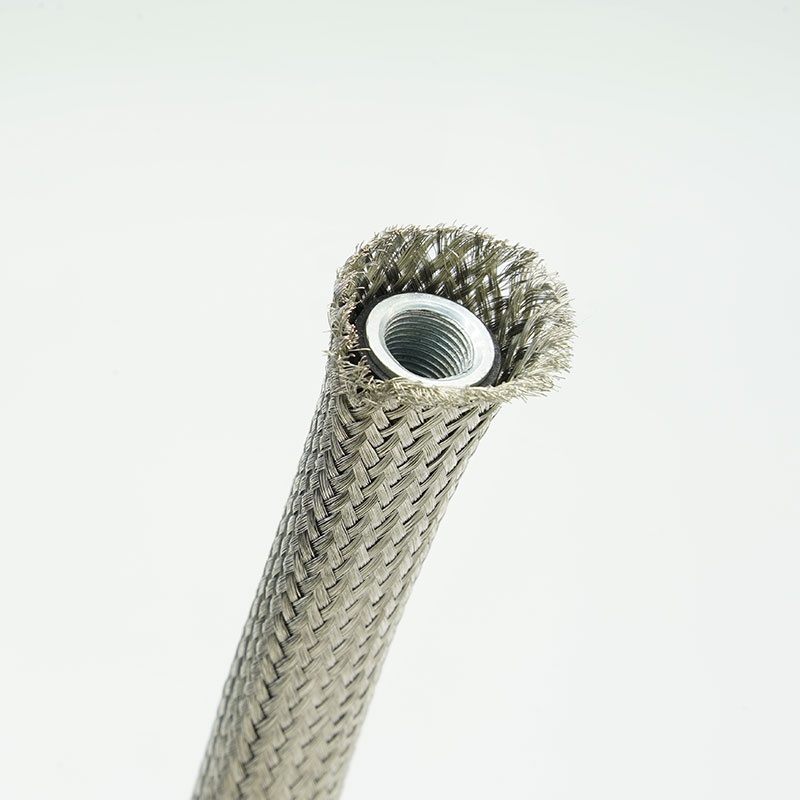

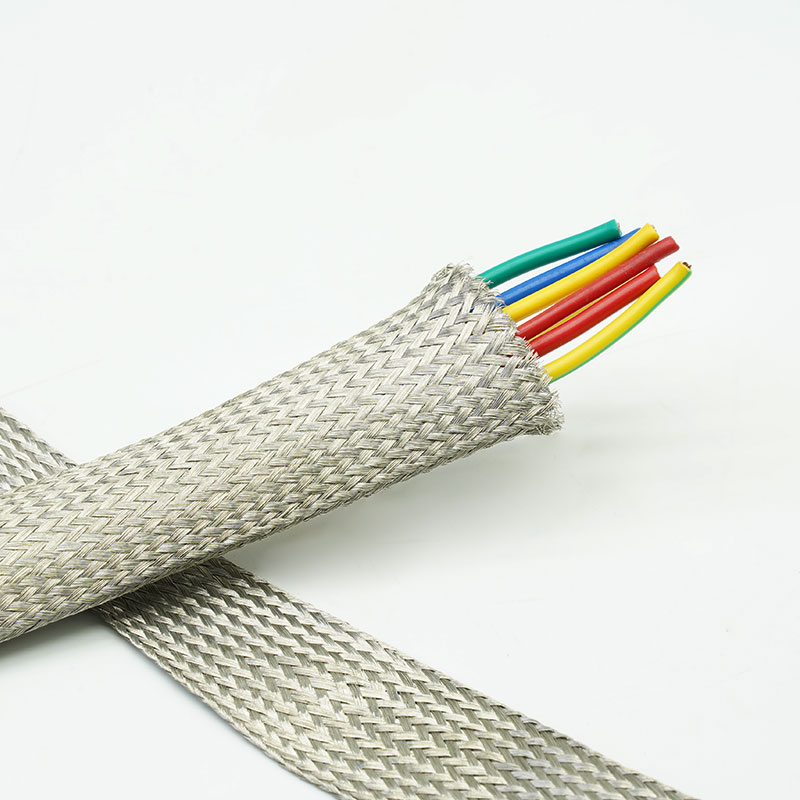

Pourquoi choisir la gaine tressée en cuivre étamé MBS-TC ?
• Contrôler les interférences électromagnétiques
La tresse conductrice contribue à réduire les interférences rayonnées entrant ou sortant d'un câble lorsqu'il est correctement mis à la terre et terminé.
• Créer un chemin de mise à la terre à faible résistance
La tresse métallique assure la liaison du blindage entre les sections de câble, les connecteurs et les boîtiers mis à la terre.
• Protéger le cuivre dans des environnements exigeants
Le plaquage à l'étain offre une meilleure résistance à l'oxydation de surface que le cuivre nu et assure une terminaison fiable.
• Chemins de câbles irréguliers blindés
La tresse extensible épouse plus facilement les courbes et les changements de diamètre que les conduits métalliques rigides.
Caractéristiques principales

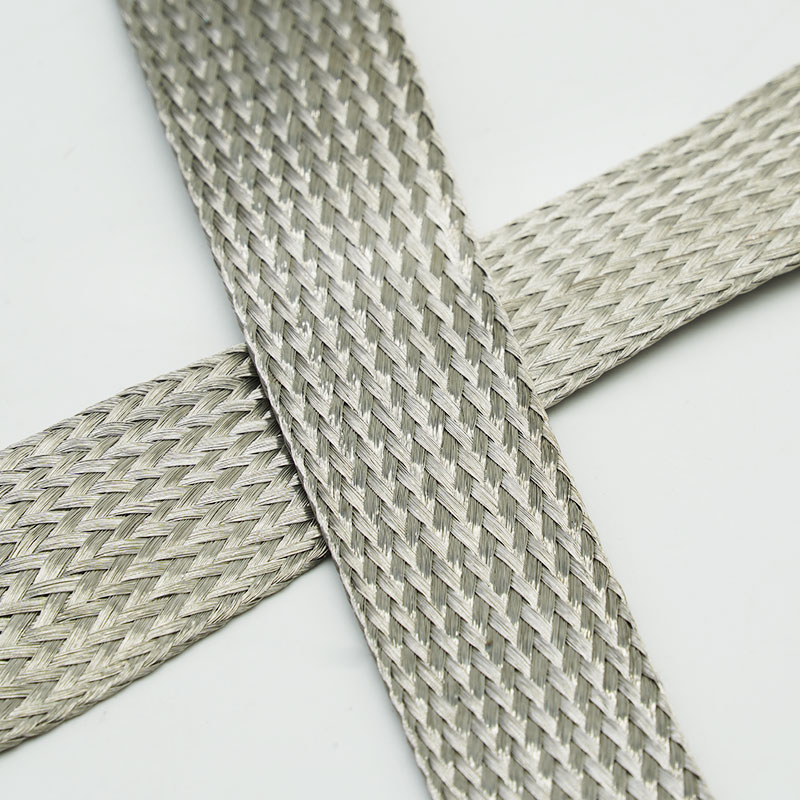

1. Construction en fil de cuivre étamé
Allie la conductivité du cuivre à une surface protectrice étamée.
2. Structure tressée extensible
Convient à une gamme définie de diamètres de câbles et de faisceaux.
3. Couche de blindage EMI et RFI
Assure une couverture conductrice pour les dispositifs de contrôle des interférences.
4. Performances de routage flexibles
S'adapte aux courbes, aux ramifications et aux profils de harnais irréguliers.
5. Capacité de mise à la terre et de liaison équipotentielle
Permet la terminaison conductrice sur les capots arrière, les pinces ou les boîtiers mis à la terre.
6. Surface de terminaison soudable
Le plaquage à l'étain facilite les procédés de soudure et de connexion courants.
7. Configurations de tresses personnalisées
Le diamètre, la couverture, la taille, la longueur et l'emballage du câble peuvent être revus pour les projets OEM.
| Matériel | Fil de cuivre étamé |
| Construction | tresse métallique extensible |
| Couverture du bouclier | Couverture de tresse spécifique au projet |
| Température de fonctionnement | -40℃~+150℃ |
| Point de fusion | 1084±5℃ |
| Efficacité de protection | ≥75 dB (30 MHz-3 GHz) par GB/T 30142-2013. |
| Couleur standard | cuivre étamé |
| Documentation de conformité | RoHS, REACH |
| Outil de coupe | Ciseaux |
Caractéristiques
Référence | Largeur à plat (W) | Plage étendue (mm) | Emballage Longueur (m/bobine) |
Pouce | mm | Min.(I) | Max.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Remarque : La plage d'expansion décrite correspond à la capacité géométrique, et non au point de fonctionnement continu optimal. Choisir une expansion proche de l'expansion maximale augmente l'ouverture de la tresse, réduit la surface couverte et raccourcit la longueur installée.
Applications typiques
câbles de commande et d'automatisation industriels
Réduit les interférences autour des variateurs de vitesse, des capteurs et des signaux de commande tout en prenant en charge la liaison équipotentielle du boîtier.
Systèmes électriques automobiles et pour véhicules électriques
Ajoute un blindage flexible autour des faisceaux de câbles de signaux basse tension, de communication et auxiliaires à proximité des sources de bruit électrique.
Robotique et systèmes servo
Protège les câbles de retour d'information et de commande acheminés à proximité des moteurs, des variateurs et des équipements de commutation.
Équipements de communication et de données
Contribue à contrôler le bruit rayonné sur les interconnexions nécessitant une continuité du blindage conducteur.
tresses de masse et ensembles de liaison
Fournit une tresse conductrice flexible pour les liaisons de mise à la terre personnalisées et les connexions d'enceinte.
Définissez la plage de diamètres de câble, la couverture de tresse requise, la plage de fréquences et les performances de blindage cibles au niveau du système. Précisez également les conditions de flexion et de torsion, les exigences en matière de courant ou de liaison équipotentielle, l'environnement, la méthode de terminaison et la géométrie du connecteur. Les résultats du blindage dépendent de l'assemblage complet, notamment de la couverture, des joints, de la mise à la terre et de la terminaison à 360° ; la gaine seule ne détermine pas les performances CEM finales.
Personnalisation disponible
Diamètre nominal et dilatation - Dimensionnés en fonction du câble, du connecteur et des exigences de couverture réelles de l'installation.
Construction du fil et du tressage - Le diamètre du fil, le nombre de supports et la densité du tressage peuvent être évalués.
Longueurs finies - Pièces coupées ou assemblages fabriqués disponibles après examen du dessin.
Assistance à la terminaison et à l'emballage - Les options peuvent inclure le sertissage, le soudage, les étiquettes, les bobines, les kits et l'emballage OEM.
Les déclarations de conformité aux normes RoHS et REACH peuvent être disponibles pour la construction confirmée. L'efficacité du blindage, la résistance en courant continu, la capacité de courant, la résistance à la corrosion et les limites de température doivent être déterminées selon des méthodes d'essai convenues et en fonction de la configuration exacte fournie. La conformité finale aux normes CEM doit être vérifiée sur le câble ou l'équipement du client.
Contrôle de l'identité des matériaux - Le fil de cuivre et la surface étamée sont vérifiés par rapport aux spécifications approuvées.
Inspection de la construction de la tresse : l’état du fil, les points de piqûre, la régularité de la couverture et les brins cassés sont contrôlés.
Vérification dimensionnelle - La taille nominale, la dilatation et la longueur finie sont vérifiées.
Contrôles électriques et de décompression - Des tests de résistance ou de continuité peuvent être convenus, suivis d'une vérification de l'étiquetage et de l'emballage.
01. Comment la gaine doit-elle être mise à la terre ?
Utilisez une terminaison à faible impédance adaptée à la plage de fréquences, idéalement avec un contact circonférentiel avec le connecteur ou le boîtier.
02. La gaine possède-t-elle une valeur d'efficacité de blindage fixe ?
Pas systématiquement. Les performances varient en fonction du taux de tresse, du diamètre installé, de la fréquence et de la qualité de la terminaison.
03.Pourquoi utiliser du cuivre étamé plutôt que du cuivre nu ?
Le placage à l'étain améliore la résistance à l'oxydation de surface et la soudabilité tout en conservant la conductivité à base de cuivre.
Demander un échantillon ou un devis
Veuillez indiquer le diamètre du câble, la zone de couverture souhaitée, la plage de fréquences, la méthode de mise à la terre, l'environnement, la longueur finale et la quantité annuelle. MJ FLEX analysera la conception du blindage et vous proposera un échantillon ou un devis.
